WAARSCHUWING
De geleiders tussen de ontspanningsinrichting van de
voeding en het klemmenblok zelf moeten zo lang zijn dat
de stroomvoerende draden worden gespannen voordat de
aardingsdraad wordt gespannen voor het geval dat de
voedingsdraad
uit
getrokken.

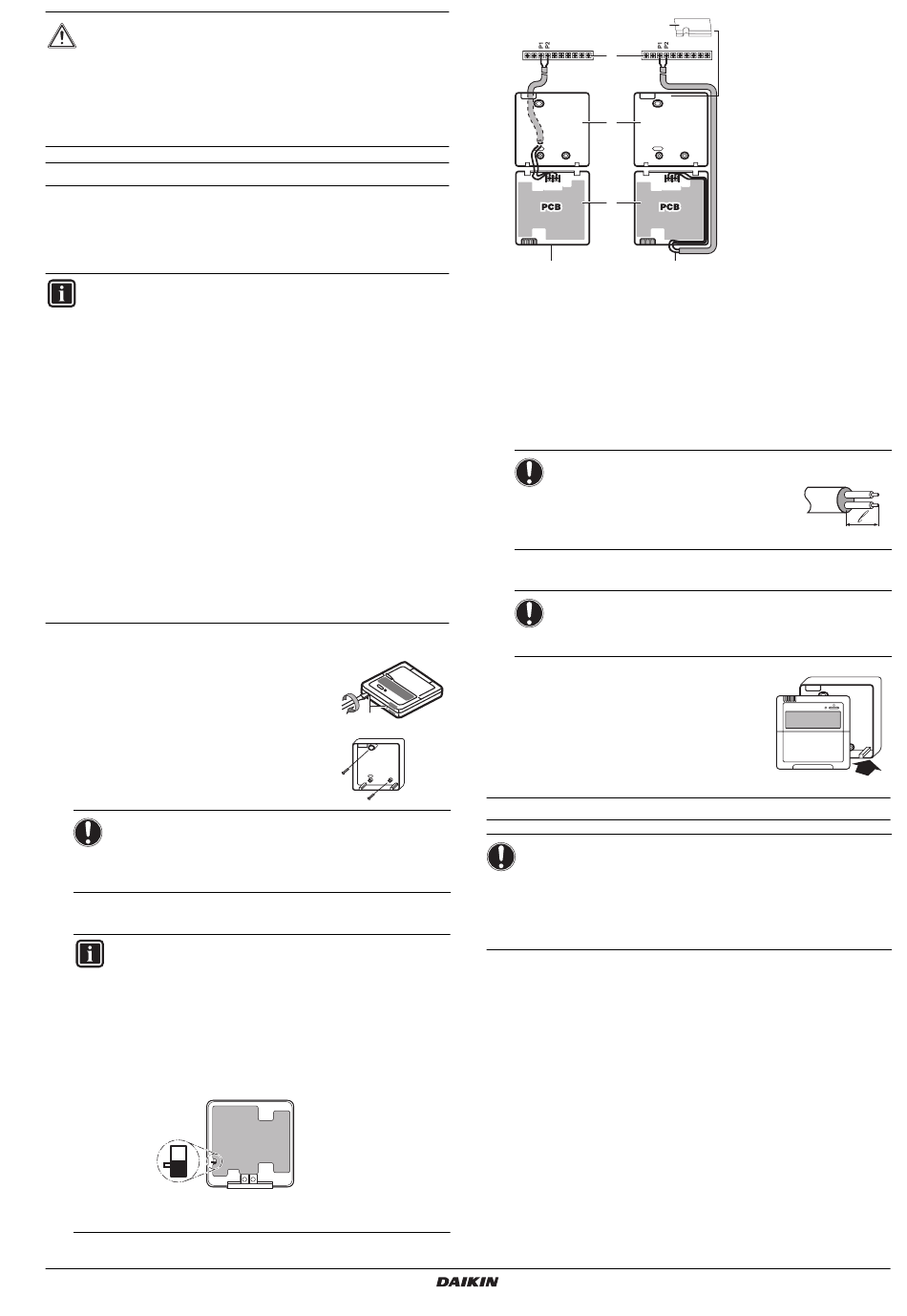

De afstandsbediening installeren en aansluiten
De unit is uitgerust met een afstandsbediening die een gebruikers-
vriendelijke instelling, gebruik en onderhoud van de unit mogelijk
maakt. Volgt deze installatieprocedure voordat u de afstands-
bediening gebruikt.
INFORMATIE
I
De aansluitbedrading is niet meegeleverd.
I
De afstandsbediening is meegeleverd in een kit en
moet binnen worden gemonteerd.
I
Wanneer u de thermostaatfunctie van afstandsbediening
gebruikt, moet u op de volgende punten letten voor de
installatieplaats:
I de gemiddelde temperatuur in de kamer moet er
kunnen worden gedetecteerd,
I ze mag niet blootgesteld worden aan rechtstreeks
zonlicht,
I ze mag zich niet dicht bij een hittebron bevinden,
I ze mag niet onderhevig zijn aan buitenlucht of
tocht (bijv. deuren die worden geopend/gesloten),
I het display moet schoon blijven,
I de temperatuur moet tussen 0°C en 50°C liggen,
I de relatieve vochtigheid bedraagt maximum 80%.
1
Neem het voorste deel van de afstandsbediening weg.
Steek een platte schroevendraaier in de
gleuven (1) in het onderste deel van de
afstandsbediening en verwijder het voorste
deel van de afstandsbediening.
2
Bevestig de afstandsbediening op een effen
oppervlak.
LET OP
Let op dat u het onderste deel van de afstandsbediening
niet vervormt door de montageschroeven te stevig aan
te draaien.
3
Voer de bedrading van de unit uit.
INFORMATIE
Als behalve de standaard afstandsbediening ook de
optionele afstandsbediening wordt geïnstalleerd:
I
Sluit de elektrische draden van beide afstandsbedie-
ningen op dezelfde manier als hiervoor beschreven
aan.
I
Selecteer een master en een slave afstands-
bediening met behulp van de SS1-keuzeschakelaar.
S S
M
Alleen de master afstandsbediening kan dienst doen
als kamerthermostaat.
HXHD125AV1B + HXHD200AY1B
Binnenunit van het VRV IV-systeem
4P513552-3 – 2017.11
de
ontspanningsinrichting
1
PCB
S
Slave
SS1
M
Master
X3M
wordt
P2
P1
4
1 Unit
2 Achterste deel van de afstandsbediening
3 Voorste deel van de afstandsbediening
4 Bedraad vanaf de achterkant
5 Bedraad vanaf de bovenkant
6 Maak een inkeping in het deel waardoor de bedrading kan
Sluit de klemmen bovenaan het voorste deel van de afstands-
bediening en de klemmen in de unit aan (P1 op X3M:P1, P2 op
X3M:P2).
LET OP
Strip de mantel af voor het deel dat
door de binnenkant van de behuizing
van
gaan ( l ).
4
Breng het bovenste deel van de afstandsbediening weer aan.
LET OP
Let op dat u de bedrading tijdens het monteren niet
klemt.
Begin met bevestigen vanaf de klemmen
aan de onderkant.
Op een voeding met kWh-voordeeltarief aansluiten
LET OP
Een elektrische voeding met kWh-voordeeltarief is enkel
voor de binnenunit mogelijk. Om redenen van betrouw-
baarheid van de compressor is het niet toegestaan om de
buitenunit op een dergelijke elektrische voeding aan te
sluiten.
Elektriciteitsmaatschappijen overal ter wereld doen hard hun best om
een stabiele elektriciteitsdienst te leveren tegen een concurrentiële
prijs en zijn vaak gemachtigd om klanten een voordeeltarief aan te
bieden, zoals bijvoorbeeld dag/nachttarieven, seizoenstarieven,
Wärmepumpentarif in Duitsland en Oostenrijk, enz.
Deze apparatuur kan worden aangesloten op dergelijke systemen
met een voeding met kWh-voordeeltarief.
Neem contact op met de elektriciteitsmaatschappij die optreedt als
leverancier op de plaats waar deze apparatuur zal worden
geïnstalleerd om te vragen of de apparatuur kan worden aangesloten
op een systeem met een voeding met kWh-voordeeltarief.
6
X3M
1
2
P2
P1
3
5
worden geleid met een kniptang enz.
de
afstandsbediening
moet
1
Montagehandleiding
26
