Onderdelen van het achterpaneel van het HP Z400 werkstation

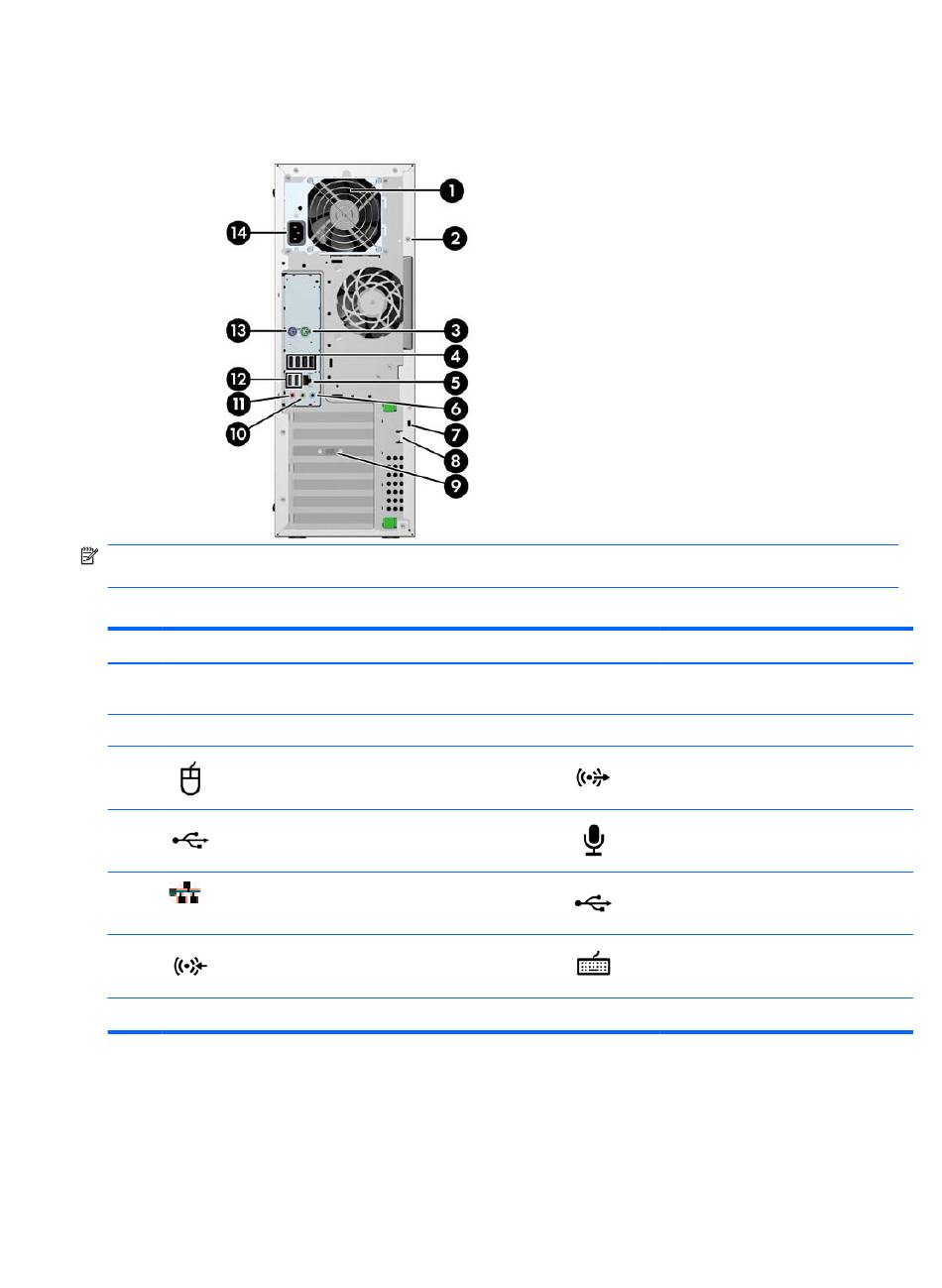

De volgende afbeelding toont het standaardachterpaneel van het HP Z400 werkstation.
Afbeelding 2-3
OPMERKING:
pictogrammen en kleurcodes, om randapparaten eenvoudig aan te sluiten.
Tabel 2-3
Onderdelen van het achterpaneel van het HP Z400 werkstation - beschrijving
Item
Symbool
1
2
3
4
5
6
7
10
Hoofdstuk 2 Workstationonderdelen
Onderdelen van het achterpaneel van het HP Z400 werkstation
De connectoren op het achterpaneel zijn voorzien van industriestandaard
Beschrijving
Lampje voor ingebouwde zelftest van
voeding (Built In Self Test, BIST)
Opening voor universeel klemslot
PS/2-muisconnector (groen)
4 USB 2.0 poorten
RJ-45 netwerkconnector
Audio-ingang (blauw)
Oog voor kabelslot
Item
Symbool
8
Oog voor hangslot
9
Grafische kaartconnector
10
Audio-uitgang (groen)
11
Microfoonconnector (roze)
12
2 USB 2.0 poorten
13
PS/2-toetsenbordconnector (paars)
14
Netsnoeraansluiting
Beschrijving
