5.

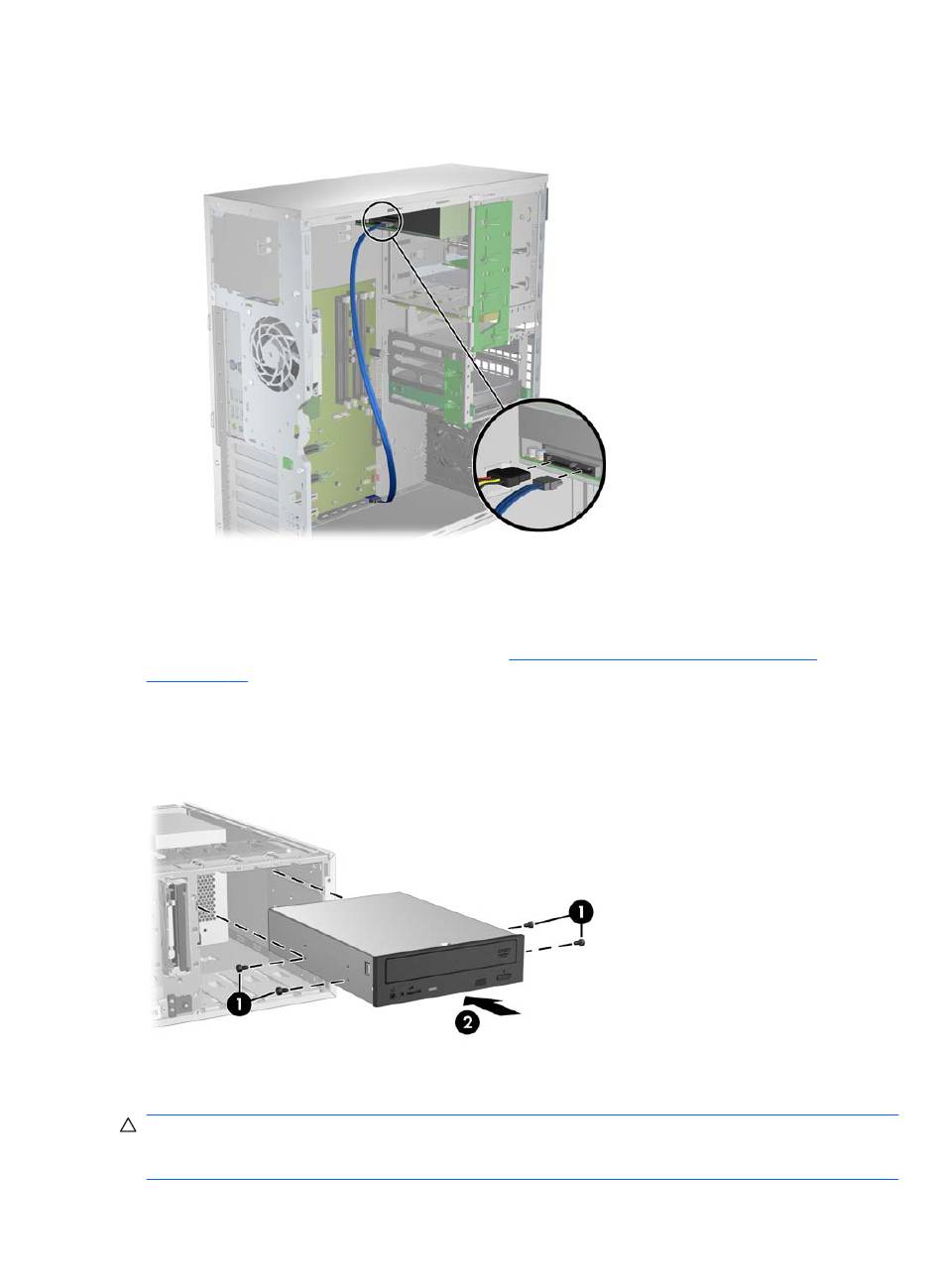

Sluit de voedings- en datakabels aan op de optische diskdrive en de systeemkaart, zoals de
volgende afbeelding toont. Raadpleeg het servicelabel op het zijpaneel voor de positie van de
SATA-connectoren. Sluit de datakabel aan op de eerstvolgende beschikbare connector.
Afbeelding 10-2
6.
Plaats alle onderdelen die ter voorbereiding van de installatie waren verwijderd weer terug.
Een optische drive installeren (desktopconfiguratie)
1.
Volg de procedures die worden beschreven in
op pagina 43
2.
Verwijder indien nodig het afdekplaatje en het EMI-plaatje uit de optische bay.
3.
Installeer de vier zwarte metrische M3 geleideschroeven in de drive (1).
Afbeelding 10-3
4.
Lijn de schroeven uit met de gleuven in de drivepositie en schuif de drive voorzichtig in het slot
totdat deze op zijn plaats klikt (2).
VOORZICHTIG:
workstation door aan de drive te trekken. Hij mag niet loskomen. Als de drive niet goed vastzit,
kan hij beschadigd raken wanneer het workstation wordt verplaatst.
5.
Sluit de voedings- en drivekabels aan op de drive en de systeemkaart.
62
Hoofdstuk 10 Optische diskdrives installeren
Voedings- en datakabels van de optische drive aansluiten
om het workstation voor te bereiden op de installatie van onderdelen.
De optische drive installeren
Controleer of de optische drive goed vastzit in de behuizing van het
Installatie van onderdelen voorbereiden
NLWW
