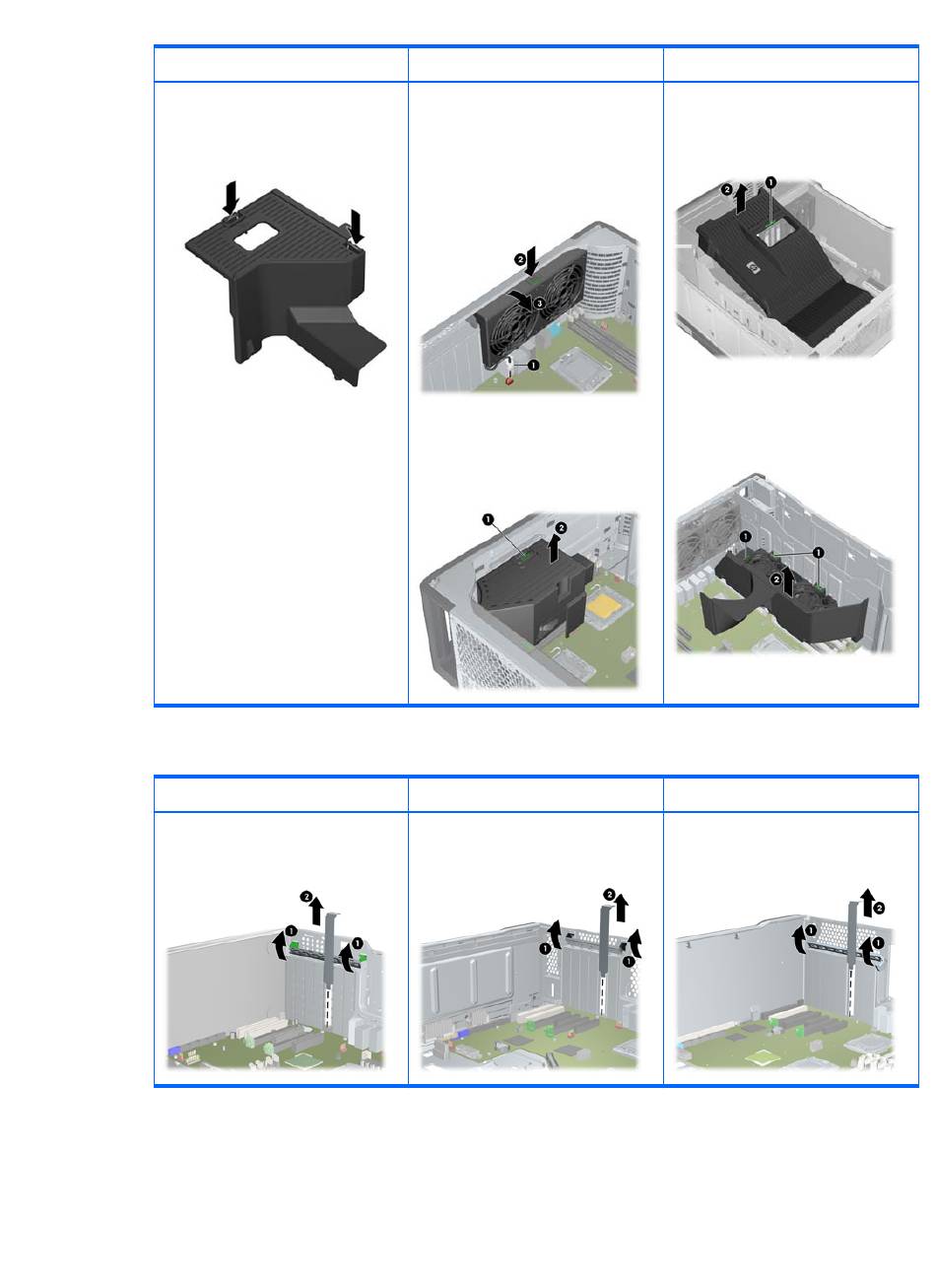

Druk op de ontgrendelingslipjes zoals
in de volgende afbeelding wordt
weergegeven en geleidt de
ventilatiegeleider uit het chassis.
6.
Open de klemsluiting van de uitbreidingskaart en verwijder zonodig het afdekplaatje van het
uitbreidingskaartslot, zoals getoond in de afbeelding hieronder.
Open de kaartbevestigingsklem bij de
groene drukpunten (1) en til het
afdekplaatje uit het chassis (2).
NLWW
Z400 (optioneel)
Z400
Het workstation voorbereiden op de installatie van de onderdelen
Z600
Koppel de kabel van de ventilator los
van de systeemkaart (1), druk op het
ontgrendelingslipje op het groene
drukpunt (2) en draai vervolgens de
eenheid met de achterste
systeemventilator uit het chassis (3).
Druk op het ontgrendelingslipje op
het groene drukpunt (1) en til de
eenheid met de geheugenventilator
uit het chassis (2).
Z600
Open de kaartbevestigingsklem (1)
en til het afdekplaatje uit het chassis
(2).
Z800
Verwijder de ventilatiegeleider van de
Z800, inden van toepassing, zoals in
de volgende afbeelding wordt
weergegeven.
Druk op het ontgrendelingslipje op de
groene drukpunten (1) en til de
eenheid met de geheugenventilator
uit het chassis (2).
Z800
Open de kaartbevestigingsklem (1)
en til het afdekplaatje uit het chassis
(2).
