TransTig 4000 /
5000
(1)

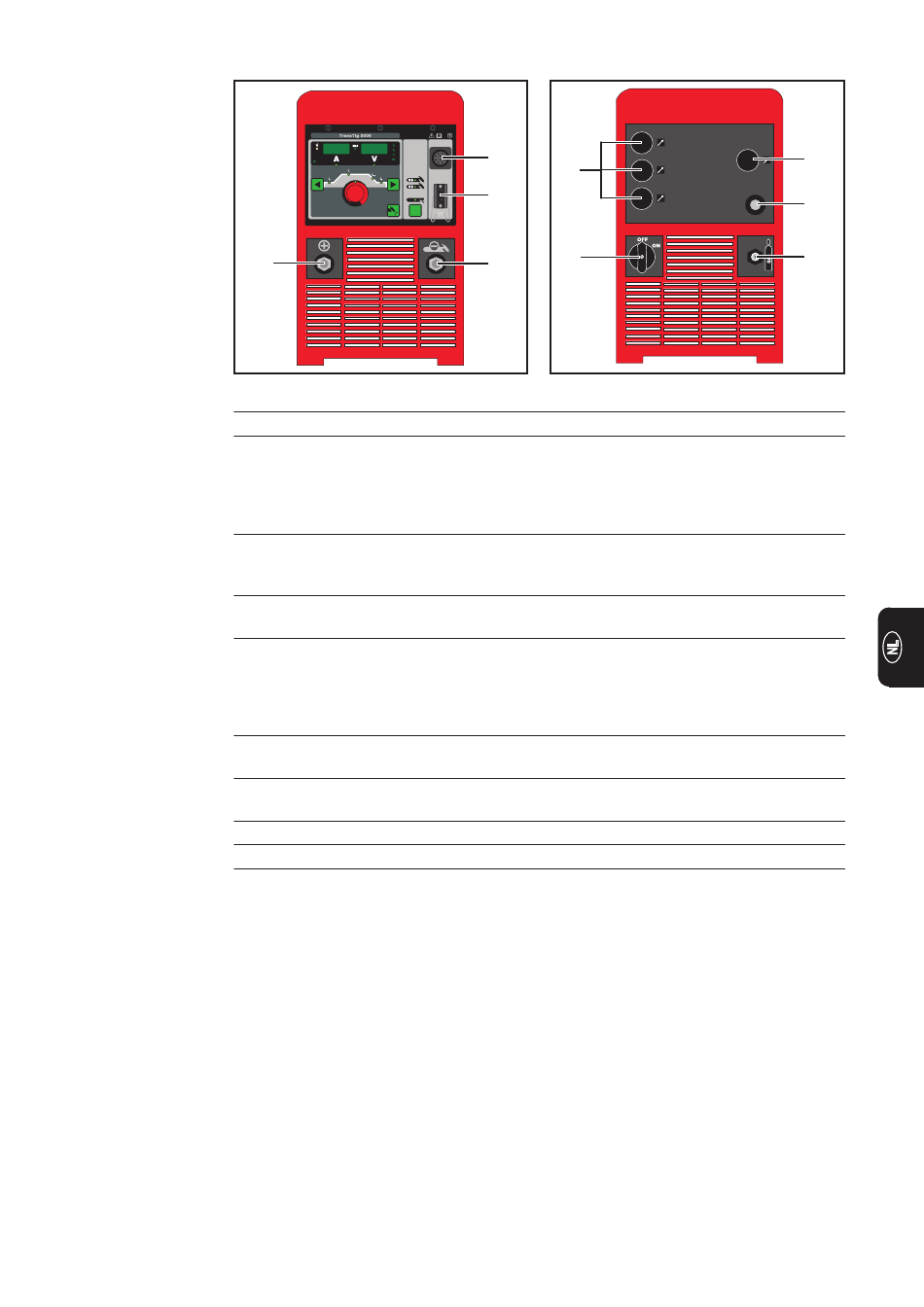

Afb. 22 TransTig 4000 / 5000 - Vooraanzicht
Nr. Functie
(1) (+) - Stroombus met bajonetsluiting
(2) Aansluiting LocalNet
(3) Aansluiting branderbesturing
(4) (-) - Stroombus met bajonetsluiting
(5) Netschakelaar
(6) Blinde afdekkingen
(7) Netkabel met trekontlasting
(8) Aansluiting beschermgas
voor het aansluiten van
-
de aardleiding bij het WIG-lassen
-
de elektrodekabel of aardleiding bij het elektrode lassen (afhankelijk van
elektrodentype)
gestandaardiseerde aansluitbus voor systeemuitbreidingen (bijv. afstandsbediening,
lasbrander JobMaster, enz.)
voor het aansluiten van de stuurstekker van een conventionele lasbrander
voor het aansluiten van
-
de WIG-lasbrander
-
de elektrodekabel of aardleiding bij het elektrode lassen (afhankelijk van
elektrodentype)
voor het in- en uitschakelen van de stroombron
voorzien voor aansluiting LocalNet
(2)
(6)
(3)
(5)
(4)
Afb. 23 TransTig 4000 / 5000 - Achteraanzicht
27
(6)
(7)
(8)
