Netkabel op US-stroombronnen aansluiten
Algemeen
De US-stroombronnen worden zonder netkabel geleverd. Voor inbedrijfname moet een
voor de aansluitspanning geschikte netkabel worden gemonteerd.
Een trekontlasting voor een kabel-dwarsdoorsnede AWG 10 is op de stroombron ge-
monteerd. Trekontlastingen voor kabels met grotere doorsnede kunnen op dezelfde
wijze worden bevestigd.
Voorgeschreven
Stroombron
netkabel en
TT 4000/5000 MV, MW 4000/5000 MV
trekontlastingen
AWG ... American wire gauge (= Amerikaanse kabeldiktemaat)
Veiligheid
Netkabel aanslui-
1.
ten
2.
Belangrijk! De beschermingsleiding (groen of groen met gele strepen) moet ca. 10 - 15
mm (.4 - .6 in.) langer zijn als de fasegeleider.
3.

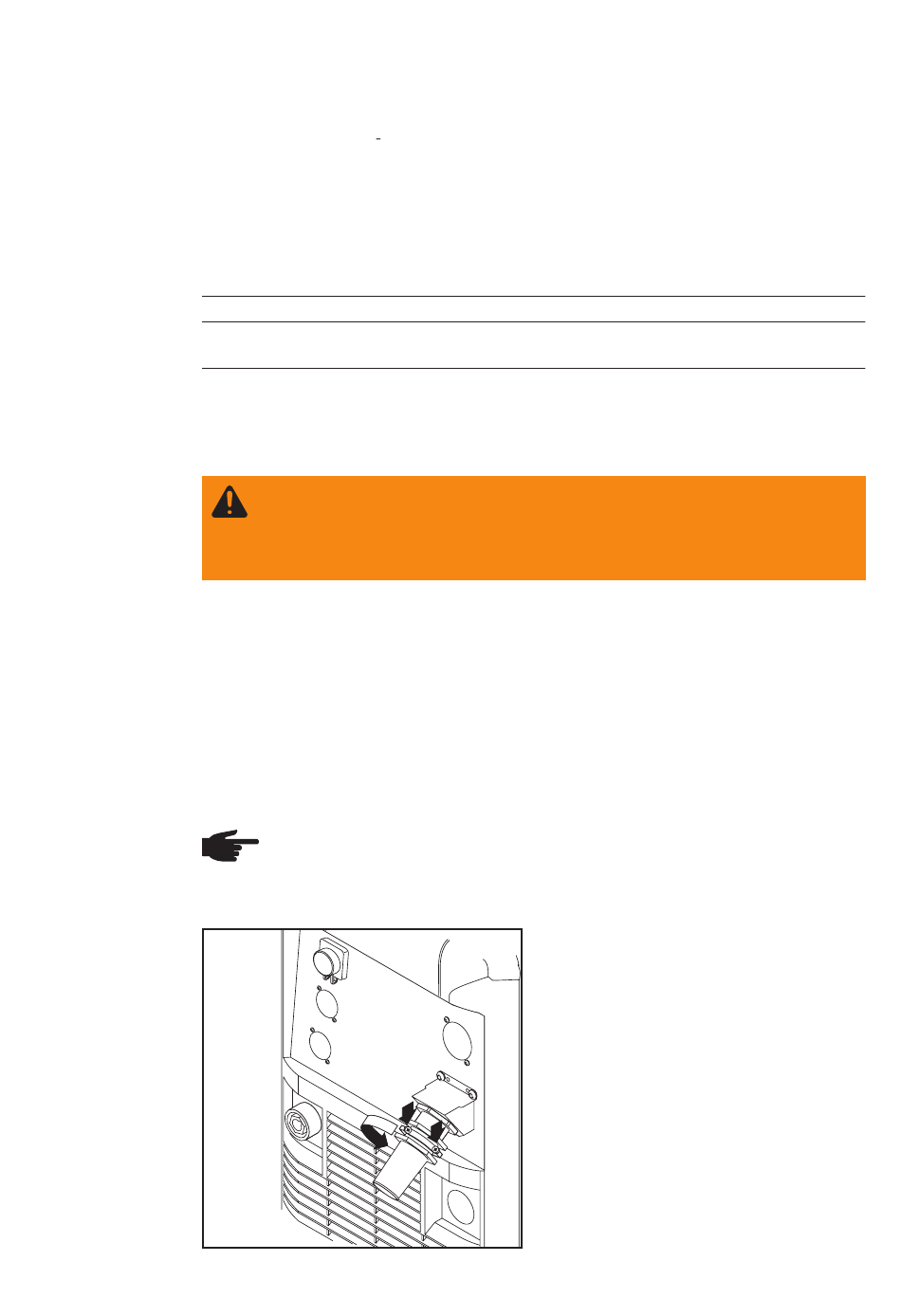

Afb. 24 Schroeven en klemmoeren losmaken
WAARSCHUWING! Verkeerd uitgevoerde werkzaamheden kunnen ernstig
persoonlijk letsel en zware materiële schade veroorzaken. De hierna be-
schreven werkzaamheden mogen uitsluitend door geschoold personeel
worden uitgevoerd! Houd u aan het hoofdstuk „Veiligheidsvoorschriften".
Linker zijdeel van de stroombron demonteren
Uiteinde van de netkabel ca. 100 mm (4 in.) uitdrijven
Fasegeleider en beschermingsleiding van de netkabel voorzoen van ader-eindhul-
zen, de ader-eindhulzen met krimptang fixeren
ATTENTIE! Als er geen ader-eindhulzen worden gebruikt bestaat het risico op
kortsluiting tussen de fasegeleiders of tussen de fasegeleiders en bescher-
mingsleiding. Alle fasegeleiders en de beschermingsleiding van de uitgedreven
netkabel moeten worden voorzien van ader-eindhulzen.
Netspanning
3 x 380 - 460 V
3 x 200-240 V
4.
Schroeven (2 x) en klemmoeren SW
30 mm van de trekontlasting losma-
ken
34
Kabel-dwarsdoorsnede
AWG 10
AWG 6
