Opmerking: Zorg ervoor dat de afstandsbeugels en de
stootblokken (Fig. 11) zijn gemonteerd, omdat anders het
radiatorscherm kan worden beschadigd. De koppen van de
rijtuigbouten moeten zich aan de binnenkant van de
machine bevinden.
Voorzichtig
Een complete laadbak weegt ongeveer 147 kg:
probeer daarom de laadbak niet in uw eentje te
monteren of te verwijderen. Gebruik een takel of
doe dit met twee of drie andere personen.
2
3

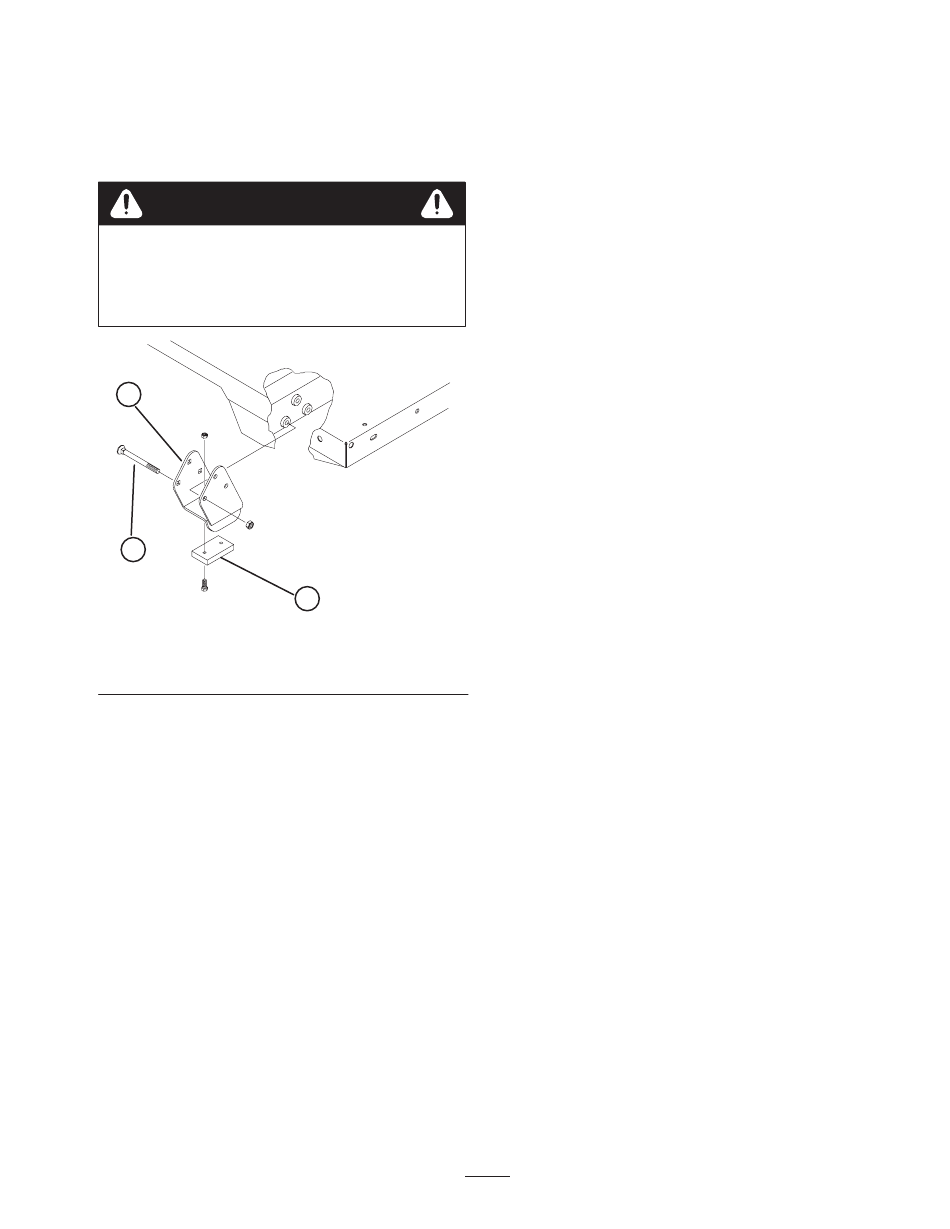

Figuur 11
1. Afstandsbeugel
2. Stootblok
1. De hefcilinders moeten volledig zijn teruggetrokken.
2. Plaats de laadbak voorzichtig op het frame van het
voertuig en houd daarbij de gaten van de achterste
draaiplaat van de laadbak tegenover de gaten in de
achterste framebalk en monteer (2) gaffelpennen en
lynchpennen (Fig. 10).
1
3. Rijtuigschroef
21
3. Laat de laadbak zakken en zet beide uiteinden van de
cilinderstang vast in de juiste sleuven in de
bevestigingsplaten van de laadbak met een gaffelpen en
een lynchpen. Monteer de gaffelpen vanaf de buitenkant
van de laadbak met de lynchpen naar buiten (Fig. 10).
De achterste sleuven zijn bestemd voor de montage van
de complete laadbak en de voorste sleuven voor de
montage van 2/3 laadbak.
Opmerking: De motor moet wellicht worden gestart om de
cilinders naar buiten te schuiven of terug te trekken
teneinde de gaten recht tegenover elkaar te plaatsen. Houd
uw vingers uit de buurt!
Opmerking: U kunt de ongebruikte sleuf afsluiten met een
tapbout en een moer om vergissingen bij de montage te
voorkomen.
4. Start de motor en haal de laadbak op met behulp van de
hydraulische hefhendel. Laat de hefhendel los en zet de
motor af. Zet de opgehaalde laadbak vast met een takel
of blokken om te voorkomen dat deze per ongeluk valt.
5. Monteer de lynchpennen aan de binnenste uiteinden van
de gaffelpennen.
Opmerking: Als de automatische achterklepontgrendeling
is gemonteerd op de laadbak, moet u de frontstorthendel
aan de binnenkant van de linker gaffelpen plaatsen alvorens
de lynchpen te monteren.
6. Als de cilinders zijn gemonteerd, kunt u de
laadbakbeveiliging gebruiken om te voorkomen dat de
laadbak per ongeluk neerkomt. Zie De
laadbakbeveiliging gebruiken.
