Hydraulische zeef reinigen
Reinig de hydraulische zeef om de 800 bedrijfsuren.
1. Plaats het voertuig op een horizontaal oppervlak, zet de
motor af, stel de parkeerrem in werking en verwijder
het sleuteltje uit het contact.
2. Verwijder de aftapplug (Fig. 56) uit de zijkant van het
reservoir en laat de hydraulische vloeistof in een
opvangbak lopen.
3. Onthoud de positie van de hydraulische slang en de
90 graad fitting voor de zeef op de zijkant van het
reservoir. Verwijder de hydraulische slang en de
90 graad fitting.
4. Verwijder de zeef en reinig deze door hem van achteren
door te spoelen met een schoon ontvettingsmiddel. Laat
het filter aan de lucht drogen voordat u het terugplaatst.

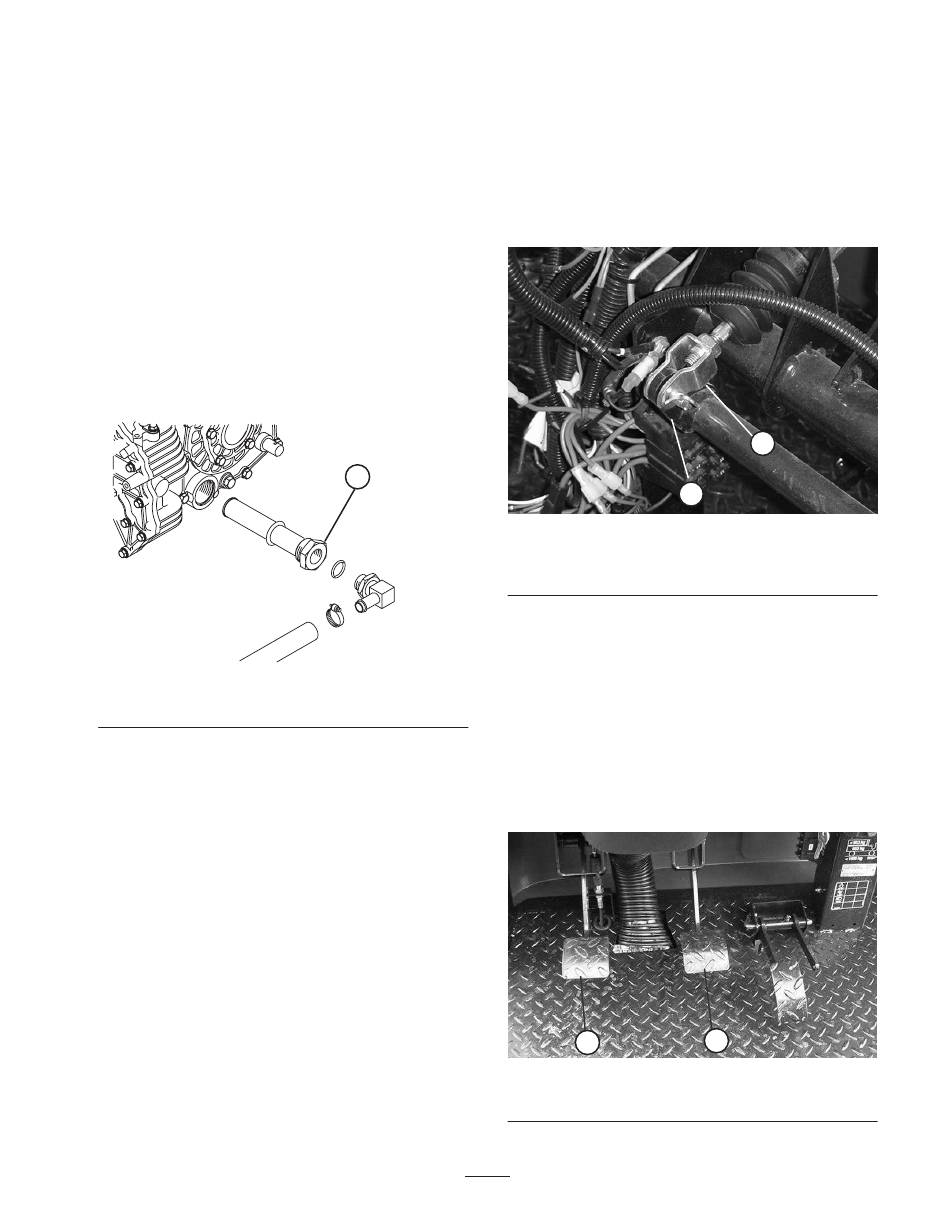

Figuur 57
1. Hydraulische zeef
5. Plaats de zeef terug.
6. Plaats de hydraulische slang en de 90 graad fitting op de
zeef in dezelfde positie.
7. Monteer de aftapplug en draai deze weer vast.
8. Vul het reservoir met ongeveer 7 liter Dexron IIl ATF.
Zie Hydraulische vloeistof controleren
Rempedaal afstellen
Controleer de afstelling om de 200 bedrijfsuren. De kap op
de voorkant kan worden verwijderd om de afstelling te
vergemakkelijken.
1. Verwijder de R-pen en de gaffelpen, waarmee de gaffel
van de hoofdremcilinder is bevestigd aan het draaipunt
van het rempedaal (Fig. 58).
1
1. Gaffel van
hoofdremcilinder
2. Til het rempedaal omhoog (Fig. 59) totdat dit contact
maakt met het frame.
3. Draai de contramoeren los waarmee de gaffel is
bevestigd aan de as van de hoofdremcilinder (Fig. 58).
4. Verstel de gaffel totdat de gaten daarin op een lijn staan
met de gaten in het draaipunt van het rempedaal.
Bevestig de gaffel aan het draaipunt van het rempedaal
met de gaffelpen en de R-pen.
5. Draai de contramoeren vast waarmee de gaffel is
bevestigd aan de as van de hoofdremcilinder.
1. Rempedaal
51
1
2
Figuur 58
2. Draaipunt van rempedaal
1
2
Figuur 59
2. Koppelingspedaal
