C4 - H
YDRAULISCHE OLIE
C5 - Z
UIGKORF VAN HET HYDRAULISCHE CIRCUIT
C6 - P
ATROON VAN OLIEFILTER HYDRAULISCHE RETOUR
- Plaats de gondel op een horizontaal stuk grond in de transportstand.
- De distributiekap openen.
OLIE VERVANGEN
- Een bak plaatsen onder de aftapplug 1 (Afb. C7) en de aftapplug losdraaien.
- Verwijder vuldop 3 (Afb. C9) zodat de olie gemakkelijker naar buiten kan stromen.
SCHOONMAKEN VAN DE ZUIGKORF
- Schroef de zuigkorf 2 (Afb. C8) los in de bak en maak schoon met een straal perslucht.
- Schroef de zuigkorf weer vast in de bak.
OLIE VULLEN
- De aftapplug 1 op zijn plaats brengen en aandraaien (Afb. C7).
- Vul helemaal met hydraulische olie (zie hoofdstuk "SMEERMIDDELEN") via de
vulopening 3 (Afb. C9).
- Het oliepeil moet tot halverwege het kijkglas 4 reiken (Afb. C9).
Voer de afgetapte olie op een milieuvriendelijke manier af. Gebruik een
uiterst schone bak en trechter en maak de bovenkant van de oliebus
voor het vullen schoon.
VERVANGEN VAN HET OLIEFILTERPATROON VAN DE HYDRAULISCHE
TRANSMISSIE
- Schroef de drie bevestigingsschroeven van de dekplaat 5 los (Afb. C10).
- Verwijder het filterpatroon 6 (Afb. C10) en vervang het door een nieuw. (Zie
hoofdstuk "FILTERELEMENT").
OPMERKING: Let op de montagerichting.
- Breng de dekplaat 5 (Afb. C10) van de filterhouder opnieuw aan.
VERVERSEN - VERVANGEN
SCHOONMAKEN
VERVANGEN
3-17

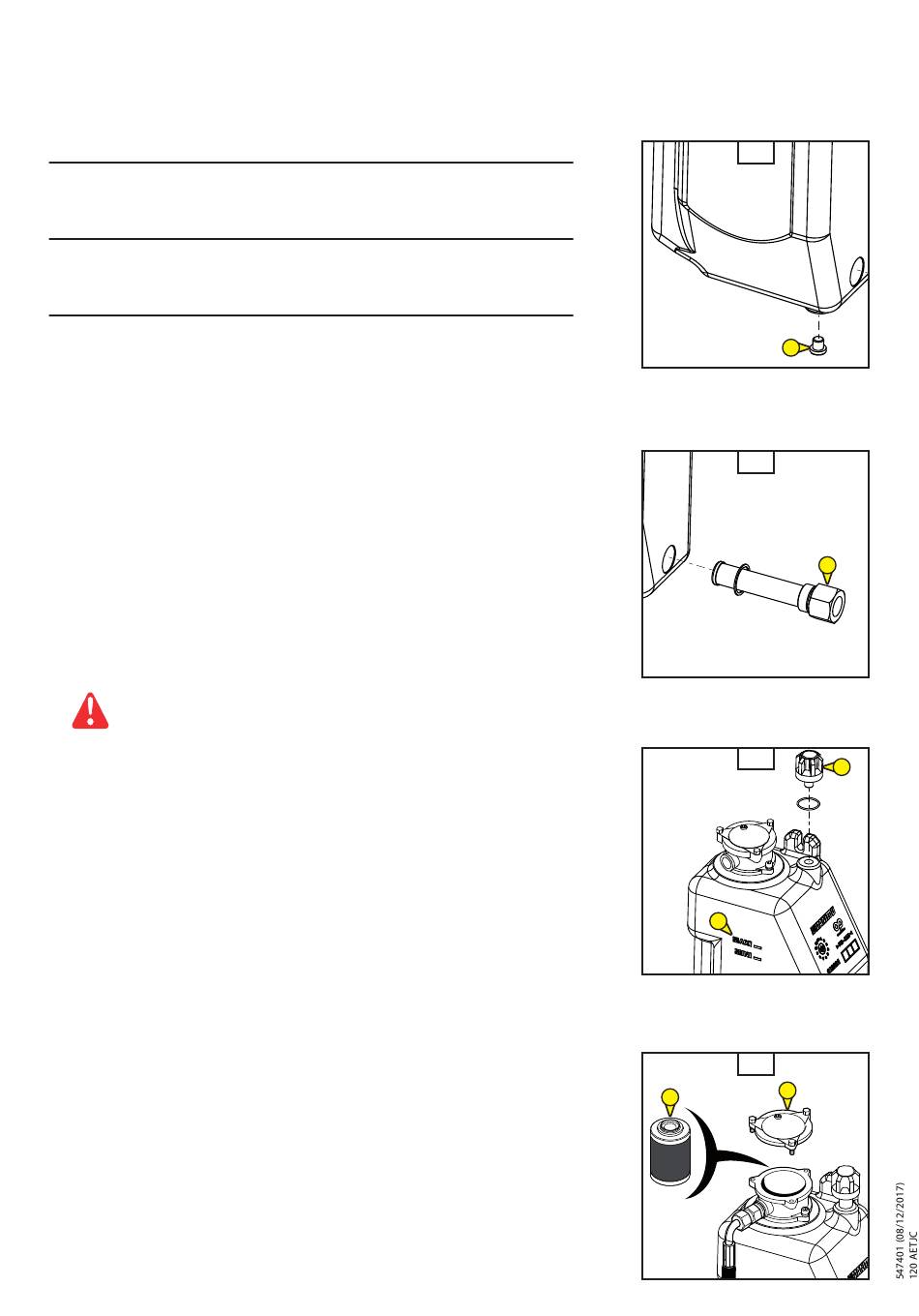

C7
1
C8
2
C9
3
4
C10
5
6
