BS4~12A14AJV1B
VRV 5 aftakkeuze-unit
4P695527-1 – 2022.02
Voorbeeld
A1P
e
A1P
A2P
a
e
b
e
A1P Hoofdprintplaat 1
A2P Hoofdprintplaat 2
A3P Hoofdprintplaat 3
a Buitenunit
b BS8A-unit
c BS4A-unit
d BS12A-unit
e Adreswaarde voor afhandelen storingen toegewezen aan hoofdprintplaat

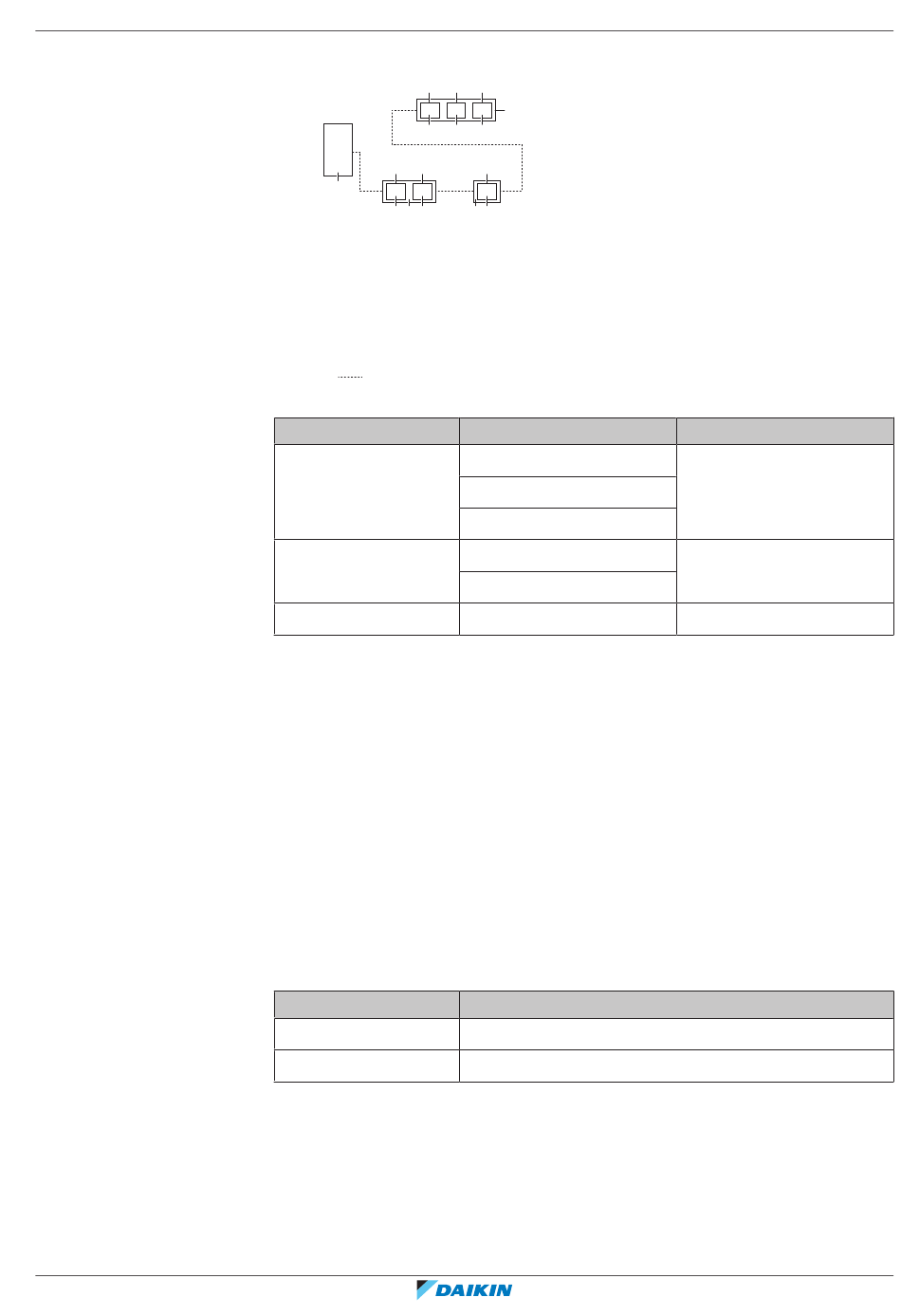

Transmissiebedrading
In onderstaande tabel vindt u een voorbeeld van toegewezen adreswaarden:
BS unit
BS12A
BS8A
BS4A
[2-10]
Instelling om de output extern alarm tijdens het proefdraaien van de BS-unit te
activeren of te deactiveren.
Deze instellling wordt alleen gebruikt bij het proefdraaien van de BS-unit wanneer
een geventileerde omkasting wordt gebruikt als veiligheidsmaatregel van de BS-
unit en een extern alarm als extra maatregel is toegevoegd. Tijdens het
proefdraaien van de BS-unit, wat wordt begonnen door instelling [2-3] op "1" in te
stellen, zijn zowel de externe ventilator als het externe alarm actief. Stel instelling
[2-10] in op "1" om het externe alarm te deactiveren tijdens de metingen van het
luchtdebiet.
Zodra het proefdraaien van de BS-unit voltooid is ([2-3] veranderd in "0"), keert
instelling [2-10] automatisch terug de standaardwaarde "0".
Deze instelling moet alleen op de uiterst linkse hoofdprintplaat (A1P) van de BS-
unit worden geconfigureerd.
[2-10]
0 (standaard)
1
A2P
A3P
d
e
e
A1P
c
e
Hoofdprintplaat
A1P
A2P
A3P
A1P
A2P
A1P
Output extern alarm geforceerd UIT
Uitgebreide handleiding voor de installateur en de gebruiker
17
Configuratie
|
Adreswaarde (e)
1
2
3
Deactiveren
Activeren
103
