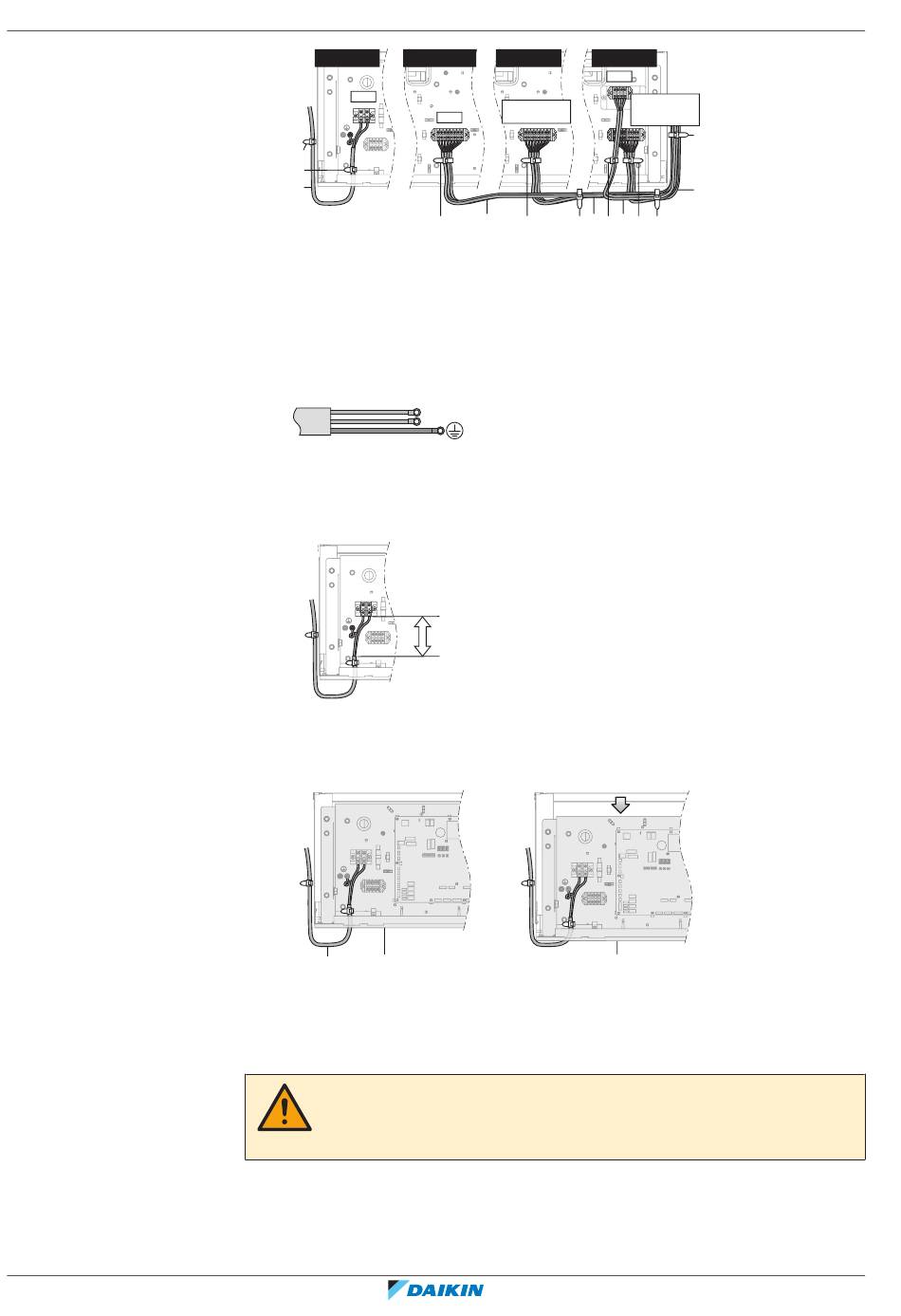

Elektrische installatie
Uitgebreide handleiding voor de installateur en de gebruiker
90
BS4~12A
BS10~12A
X1M
c
c
a
a Voedingskabel (lokaal te voorzien)
b Transmissiekabel (lokaal te voorzien)
c Kabelbinder (accessoire)
Richtlijnen
▪
Zorg ervoor dat de lengte van de aardingsdraad tussen het bevestigingspunt en
de klem langer is dan de lengte van de voedingsdraden tussen het
bevestigingspunt en de klem.
▪
Snijd een gleuf in de rubberen doorvoer waar de kabels de schakelkast ingaan.
▪
Zet de kabels vast op de buitenste kabelmantel en NIET op de draden.
▪
Strip de buitenste kabelmantel NIET lager dan het bevestigingspunt.
▪
Laat voldoende kabellengte (±20 cm extra) over voor alle kabels tussen het
bevestigingspunt in de schakelkast en het bevestigingspunt aan de zijkant van de
BS-unit. Deze extra kabellengte is nodig om de schakelkast te laten zakken.
a
b
a Extra kabellengte
b Schakelkast op bovenste positie
c Schakelkast op onderste positie
6 Breng het servicedeksel weer aan. Zie
VOORZICHTIG
Zorg ervoor dat de kabels NIET geklemd geraken tussen het servicedeksel en de
schakelkast.
BS6~12A
BS4~12A
BS6-8A : X3M
X3M
BS10-12A : X4M
c
b
c
c
b
MAX
"14.3.2 De unit
X2M
BS4A : X3M
BS6-8A : X4M
BS10-12A : X5M
c
b
c
b
c
c
c
4
sluiten" [
64].
VRV 5 aftakkeuze-unit
4P695527-1 – 2022.02
BS4~12A14AJV1B
