BS4~12A14AJV1B
VRV 5 aftakkeuze-unit
4P695527-1 – 2022.02

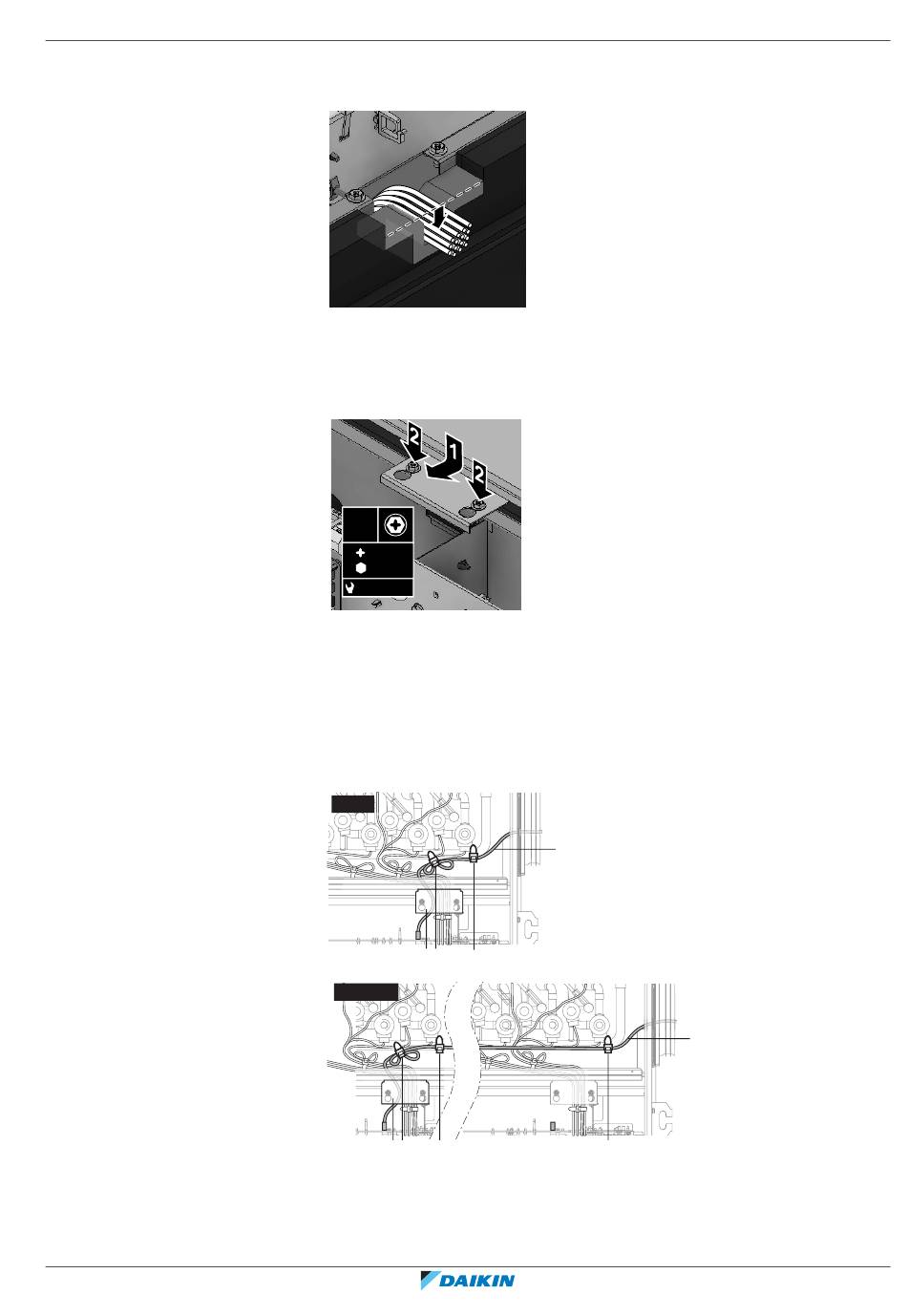

▪ Plaats de draden zo ver mogelijk naar beneden in de opening waarop de
draadbevestigingsplaat zal worden geïnstalleerd.
▪ Plaats de draadbevestigingsplaat over de schroeven en schuif ze op haar
plaats. Zorg ervoor dat de achterkant goed uitgelijnd is met de isolatie van
de schakelkast, om deze luchtdicht te maken.
▪ Draai de 2 schroeven vast.
2×
PH2
SW8
≤ 3.2 N•m
4 Bevestig de draden van de instelklep.
▪ Bevestig de draad van de instelklep op de aangegeven plaatsen op de
koelmiddelleiding. Zorg ervoor dat de draad goed strak zit, maar trek er niet
te hard aan.
▪ Laat 20 cm draad vrij tussen de bevestiging op de leiding en de ingang in de
schakelkast, zodat u de schakelkast kunt terugplaatsen.
▪ Bundel de draad van de instelklep indien nodig.
BS4A
d
c
BS6~12A
d
c
b
a Draad instelklep
b Kabelbinder voor bevestiging van draad van de instelklep op de leiding (lokaal te
voorzien)
c Kabelbinder om de draad van de instelklep bijeen te bundelen (lokaal te voorzien)
d Uiterst linkse draadbevestigingsplaat
a
b
b
Uitgebreide handleiding voor de installateur en de gebruiker
14
Installatie van de unit
|
a
75
