Montage-, gebruikers- en onderhoudshandleiding
Inhoudsopgave
Woord vooraf ......................................................................................................................... 1
Introductie ........................................................................................................................ 2
1
Installatie .......................................................................................................................... 3
2
Plaatsen van de module ................................................................................................................................ 3
2.1
Verbinden met externe apparatuur .............................................................................................................. 3
2.2
Instellingen en indicatoren ............................................................................................ 4
3
Onderhoud ....................................................................................................................... 6
4
5
Technische specificatie .................................................................................................. 6
1 Introductie
De Pulse-out module is uitgevoerd met 4 configureerbare en galvanisch gescheiden puls uitgangen uitgevoerd
met een elektronisch relais. Een elektronisch relais kent geen contact dender en heeft in principe een
oneindige levensduur. De puls uitgangen kunnen zowel gelijkspanning als wisselspanning schakelen. Alle 4
de uitgangen zijn ook onderling galvanisch gescheiden. Op de module is een jumper-veld aanwezig waarmee
een puls uitgang verbonden kan worden met twee externe puls contacten of de twee interne puls uitgangen
van UNILOG 300. Ook kunnen meerdere puls uitgangen parallel worden gezet zodat dezelfde puls galvanisch
gescheiden naar meerdere systemen kunnen worden gevoerd.
Alle signalen zijn voorzien van indicatoren zodat eenvoudig en snel de functie en configuratie gecontroleerd
kan worden.
Bestelnummer NN2671.
<125 V AC or DC
Pulse output
Pulse output
Pulse output
Pulse output

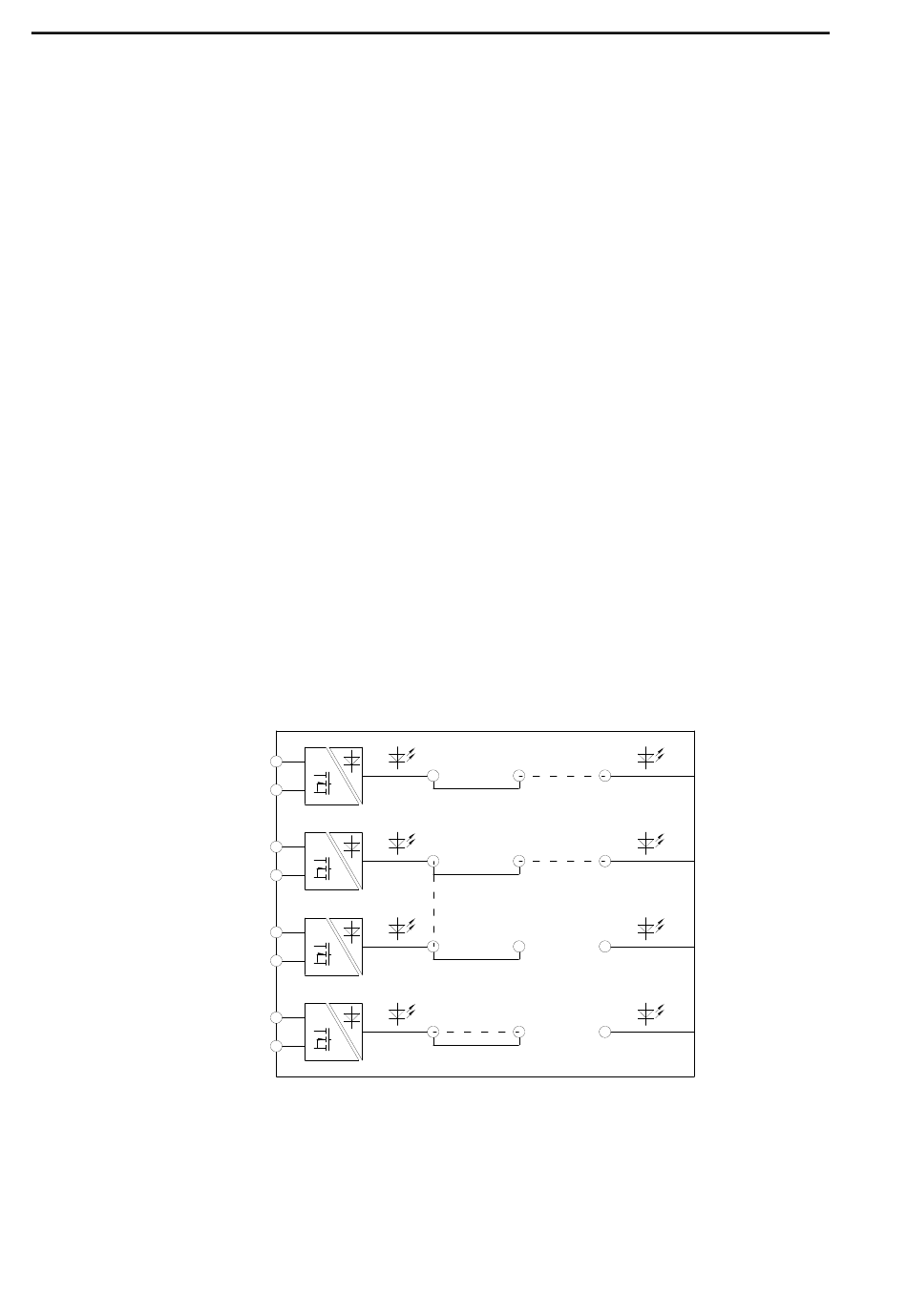

Figuur 1. Schematische weergave van de functies van de Pulse-out module.
<100 mA
1
2
3
4
DDNN102GHNL /03-2023/Rev. 5
Jumper field
Jumper set
OUT 1
OUT 1 to INT 1
OUT 2
Jumper set
OUT 3 to OUT 2
OUT 3
Jumper set
OUT 2 to off
OUT 4
Pulse-out module
INT 1
EXT 1
INT 2
EXT 2
2
