B-CONTROL FADER BCF2000/ROTARY BCR2000 Gebruiksaanwijzing
Stand Alone modus "S-3":
MIDI Keyboard
MIDI OUT
MIDI-Expander A
VOLUME
PHONES
MIDI IN
MIDI-Expander B
VOLUME
PHONES
MIDI IN
MIDI IN
OUT A
OUT B/THRU
Parameter Feedback
B-CONTROL
Merge
MIDI Data Send
BCF/BCR2000
to Computer
from Computer

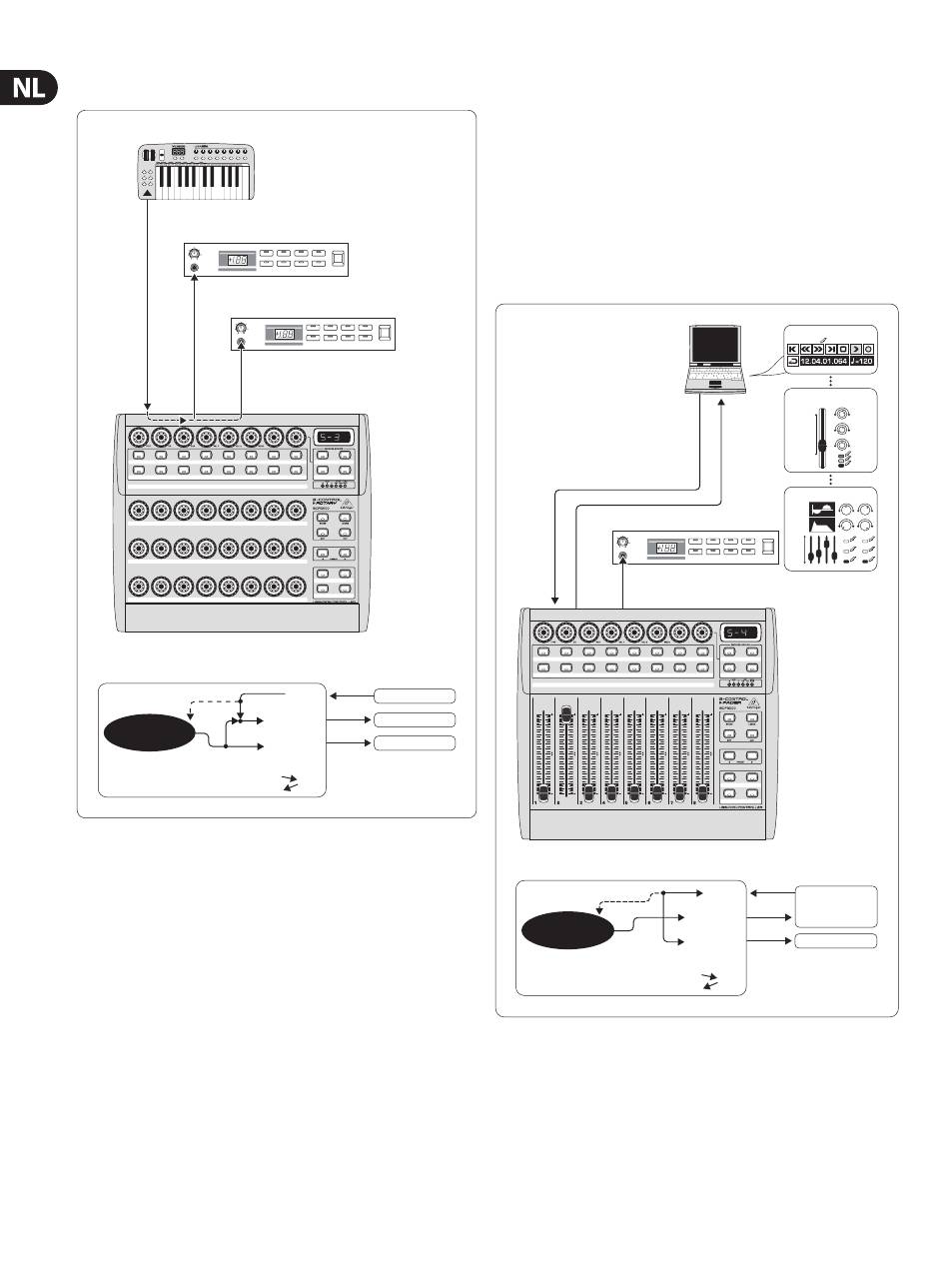

Afb. 4.8: Gebruik en routing in de Stand Alone modus 3
In deze modus worden de MIDI-data van de BCF2000 / BCR2000 gecombineerd
met de via de MIDI-ingang binnenkomende data (Merge-functie),
maar uitsluitend via de Uitgang A verdergegeven. Via uitgang B lopen alleen de
besturingsdata van de B-CONTROL.
Op die manier kunnen twee MIDI-apparaten vanaf de B-CONTROL worden
aangestuurd, maar alleen het aan OUT A aangesloten apparaat kan additioneel
vanaf het MIDI-keyboard worden gespeeld.
Wilt u twee B-CONTROLS koppelen om daarmee één of meerdere MIDI-apparaten
aan te sturen, dan moet u de OUT A van de eerste controller met de MIDI IN
van het tweede apparaat verbinden. De OUT A van het tweede apparaat wordt
met de MIDI-ingang van het ontvangstapparaat verbonden. Moeten verdere
apparaten worden aangestuurd, dan verbindt u telkens de THRU-poort met de
IN-poort van het volgende apparaat. Door verschillende toewijzingen van de
MIDI-kanalen kan elk apparaat door elke controllerunit worden aangestuurd.
Additioneel benodigde ingangen moeten worden gerealiseerd met behulp van
MIDI-Merge-Boxen. Wanneer uw soundmodule bijv. slechts één MIDI IN eehft
en u haar tegelijkertijd door de MIDI-controllers en vanaf een keyboard wilt
aansturen, dan heeft u een 2-In / 1-Out Merge-Box nodig.
MUTE
DEMO
FILTER
LEVEL
PROG
TYPE
COMBI
PLAY
POWER
MUTE
DEMO
FILTER
LEVEL
PROG
TYPE
COMBI
PLAY
POWER
MIDI IN
MIDI Keyboard
MIDI OUT A
MIDI-Expander A
MIDI OUT B/
MIDI-Expander B
THRU
USB
Voor additionele MIDI-uitgangen heeft u externe Thru-boxen nodig. Bij complexe
MIDI-setups verdient het gebruik van Thru-boxen zonder meer de voorkeur
boven lange Thru-ketens, omdat anders problemen met de datatransmissie niet
uit te sluiten zijn.
Wanneer u afziet van een respons bij de softwarebesturing, kan een willekeurig
aantal BCF2000 / BCR2000 apparaten via MIDI worden gekoppeld. Het laatste
apparaat wordt aangesloten op de MIDI IN van de computer. Op deze wijze
kunnen een vrijwel onbegrensd aantal kanalen van een software mixer worden
aangestuurd. U dient er wel rekening mee te houden dat alle apparaten
16 MIDI-kanalen moeten delen.
Stand Alone modus "S-4":
MIDI OUT
MIDI-Expander
VOLUME
PHONES
MIDI IN
MIDI
IN
OUT A
OUT B/THRU
Parameter Feedback
B-CONTROL
MIDI Data Send
BCF/BCR2000
to Computer
from Computer
Afb. 4.9: Gebruik en routing in de Stand Alone modus 4
De standalone-modus "S-4" lijkt veel de modus "S-2", behalve dat deze geen
Merge-functie heeft. Deze modus is uitstekend geschikt voor het aansluiten
van de MIDI-interface van een computer zonder USB-aansluiting. B-CONTROL
leidt de binnenkomende gegevens verder naar MIDI-uitgang B (THRU-functie).
De MIDI-besturingsopdrachten van de B-CONTROL worden via uitgang A geleid.
Daarmee wordt een parameter feedback mogelijk zonder gevaar voor een
MIDI-lus.
Software Sequencer
push
Software Mixer
MIDI IN
turn
move/
fade
push
Software Synthesizer
turn
move/
MUTE
DEMO
FILTER
LEVEL
fade
PROG
TYPE
COMBI
PLAY
POWER
push
MIDI IN
Computer
MIDI OUT A
MIDI OUT B/
MIDI-Expander
THRU
USB
