Onderhoud
Smering

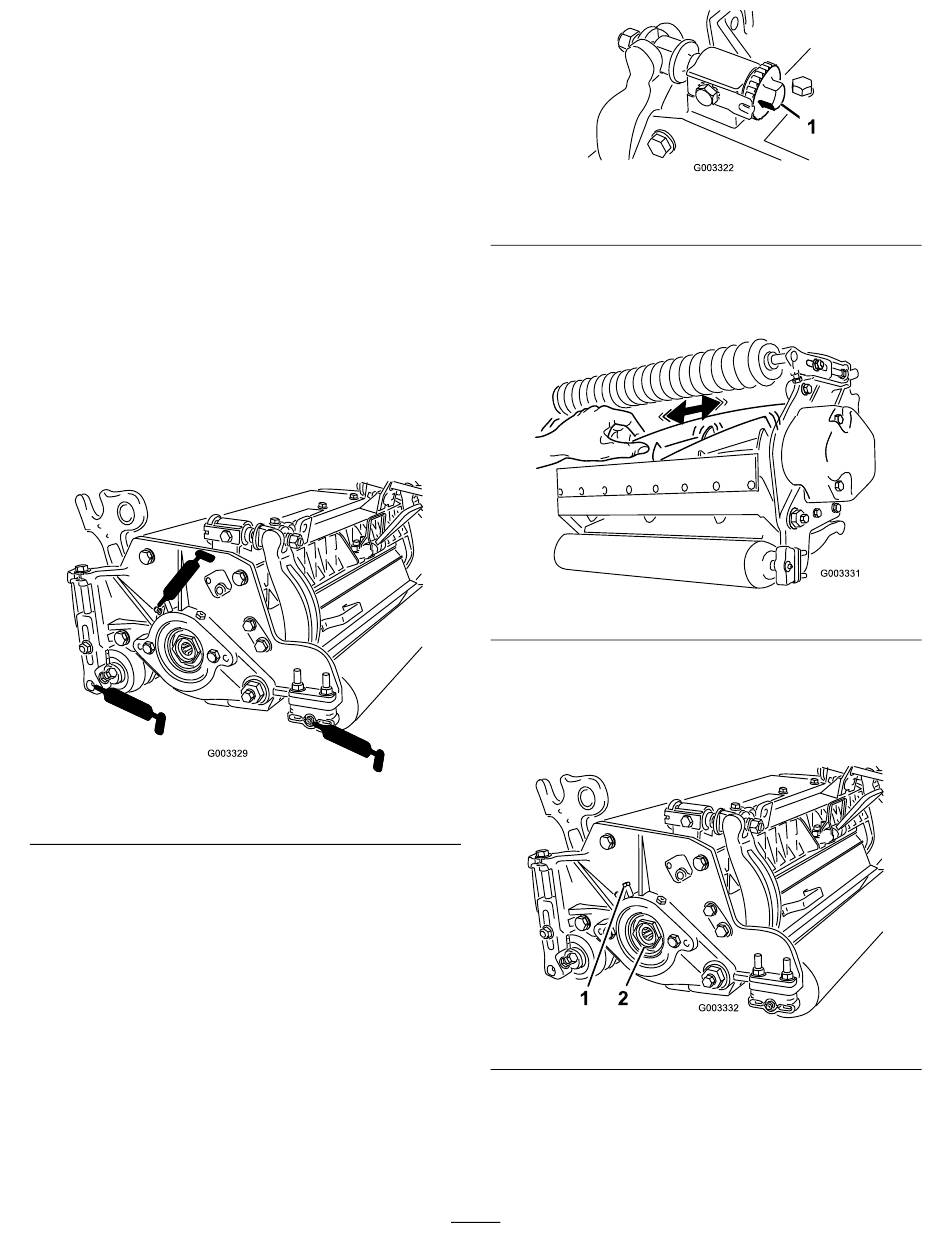

Elk maaidek is voorzien van 6 smeernippels (Figuur 21)
die regelmatig moeten worden gesmeerd met Nr. 2
Smeervet voor algemene doeleinden op lithiumbasis.
De smeerpunten zijn voorrol (2), achterrol (2) en lager
van messenkooi (2).
Opmerking: Smeer de maaidekken onmiddellijk
nadat u deze hebt gewassen. Hierdoor wordt
het water afgevoerd uit de lagers en wordt hun
levensduur verlengd.
1. Veeg alle smeernippels af met een schone doek.
2. Spuit net zo lang vet in de nippels totdat er schoon
vet uit de afdichtingen van de rol en de ontlastklep
van het lager komt.
3. Neem overtollig vet op.
Figuur 21
1. Ontlastklep
De lagers van messenkooi
afstellen
Controleer regelmatig of er nog eindspeling op de
messenkooi zit, zodat de lagers van de messenkooi lang
meegaan. De lagers van de messenkooi kunnen als volgt
worden gecontroleerd en afgesteld:
1. Draai de messenkooi en de snijplaat van elkaar af
door de stelknoppen van de snijpplaat (Figuur 22)
naar links te draaien totdat er geen contact meer is.
1. Stelknop van snijplaat
2. Houd met een lap of dik gevoerde handschoen het
mesblad vast en probeer de messen zijdelings te
bewegen (Figuur 23).
3. Ga als volgt te werk, als er speling is:
A. Draai de externe stelschroef los waarmee de
stelmoer van het lager vastzit aan het lagerhuis
op de linkerkant van het maaidek (Figuur 24).
B. Draai de stelmoer van het lager van de
messenkooi met een 1-3/8 inch dopsleutel
langzaam vast totdat de messenkooi geen
eindspeling meer heeft. Vervang de lagers van de
15
Figuur 22
Figuur 23
Figuur 24
