De maaihoogte instellen
Opmerking: Voor maaihoogten van meer dan 25 mm
moet de Hoge Maaistand-set worden gemonteerd.
1. Draai de borgmoeren los waarmee de
maaihoogtearmen zijn bevestigd aan de zijplaten
van het maaidek (Figuur 14).

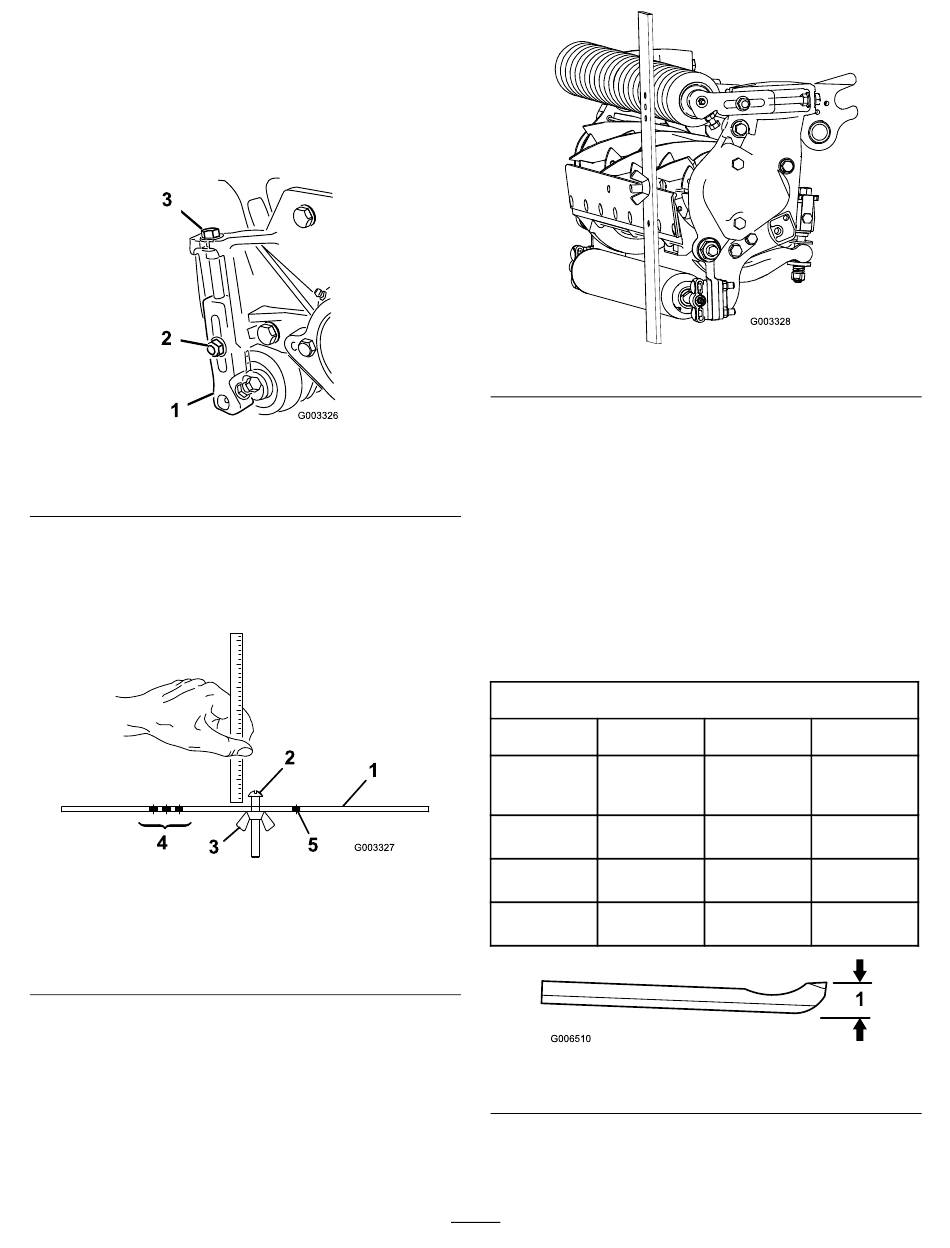

Figuur 14
1. Maaihoogtearm
2. Borgmoer
2. Draai de moer op de hoogtelat los (Figuur 15) en
draai de stelschroef op de gewenste maaihoogte. De
afstand tussen de onderkant van de schroefkop en
de lat is de maaihoogte.
Figuur 15
1. Meetstaaf
2. Stelschroef voor
maaihoogte
3. Moer
3. Plaats de schroefkop op de snijrand van de snijplaat
en laat de achterzijde van de lat op de achterrol
rusten (Figuur 16).
4. Draai aan de stelschroef totdat de voorrol contact
maakt met de hoogtelat (Figuur 16). Stel beide
uiteinden van de rol af totdat de hele rol evenwijdig
aan de snijplaat is.
3. Stelschroef
4. Gaten voor instelling van
de Groomer HOG
5. Ongebruikt gat
Belangrijk: Bij een correcte afstelling zullen
de achter- en voorrol contact maken met de
hoogtelat en zal de schroef goed tegen de
snijplaat aan zitten. Hierdoor hebben beide
uiteinden van de snijplaat dezelfde maaihoogte.
5. Draai de moeren vast om de afstelling te borgen.
Niet te vast zetten. Draai net zolang aan de moer
totdat de ring geen speling meer heeft.
Gebruik onderstaande tabel om te bepalen welke
snijplaat het best geschikt is voor de gewenste
maaihoogte.
Snijplaat/Maaihoogtetabel
Snijplaat
Onderdeelnr.
Lage
110-4084
maaihoogte
(optioneel)
EdgeMax®
108-9095
(productie)
108-9096
Standaard
(optioneel)
Heavy-duty
110-4074
(optioneel)
1. Hoogte snijplaatlip *
12
Figuur 16
Hoogte
Maaihoogte
snijplaatlip *
5,6 mm
6,3–9,5 mm
(0,220")
(0,250–0,375")
6,9 mm
9,5–38,1 mm
(0,270")
(0,375–1,50")
6,9 mm
9,5–50,8 mm
(0,270")
(0,375–2,0")
9,4 mm
12,7–50,8 mm
(0,370")
(0,500–2,0")
Figuur 17
