CLP-240/230: montage van de
pianostandaard
LET OP
• Let erop dat u geen onderdelen door elkaar haalt en zorg ervoor dat alle onderdelen in de juiste richting
worden geplaatst. Houd bij de montage de juiste volgorde aan.
• De montage moet door minstens twee personen worden uitgevoerd.
• Zorg ervoor dat u de juiste maat schroeven gebruikt. Het gebruik van verkeerde schroeven kan tot
schade leiden.
• Zorg ervoor dat u alle schroeven stevig vastdraait bij het afronden van de montage van elk onderdeel.
• U kunt de standaard demonteren door de onderstaande volgorde om te draaien.
Zorg dat u een kruiskopschroevendraaier (+)
bij de hand hebt.

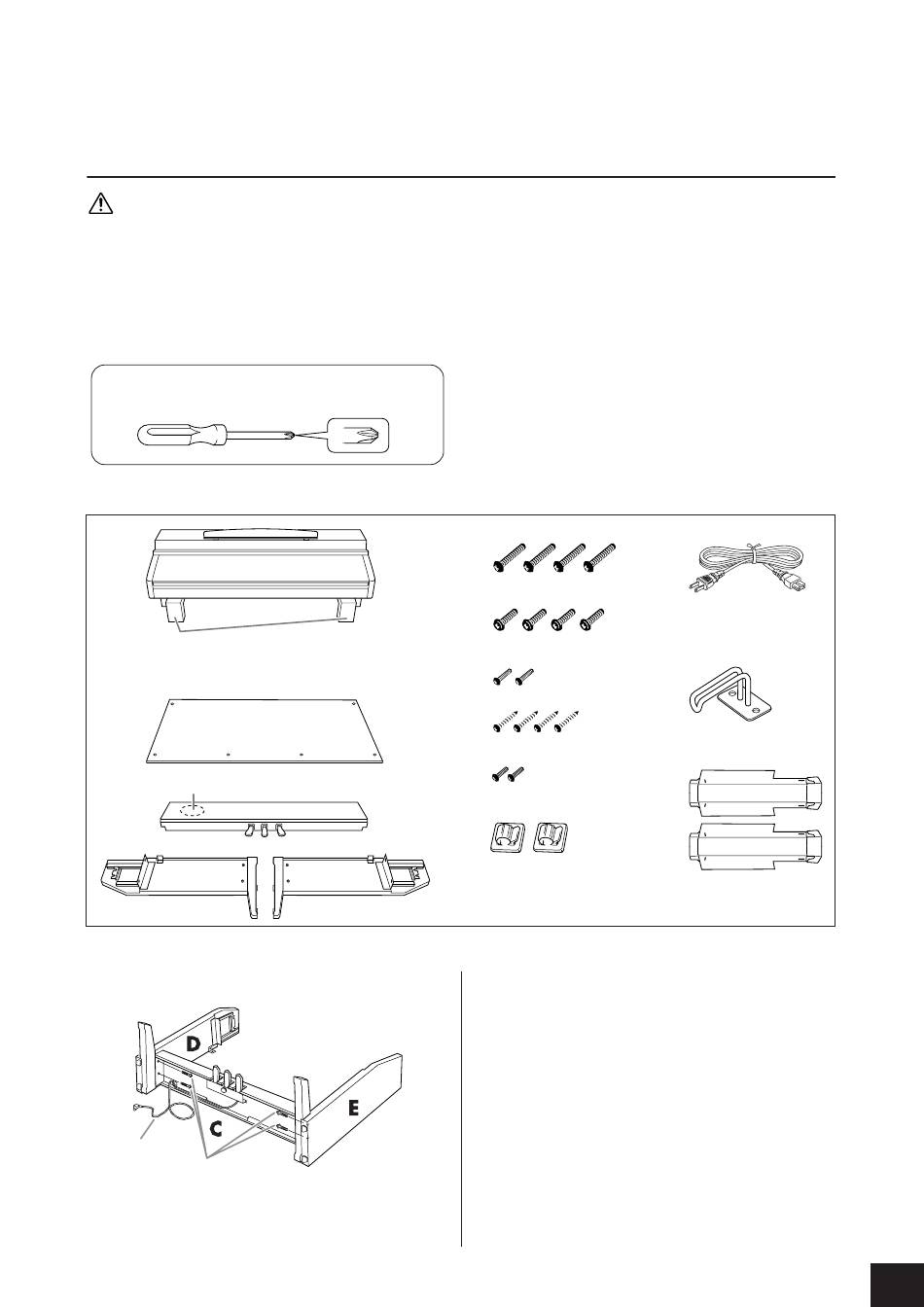

Verwijder alle onderdelen uit de doos. Controleer of alle in de illustratie aangegeven onderdelen aanwezig zijn.
A
Hardschuimen opvulling
Neem de hardschuimen opvulling en plaats A op de opvulling.
Breng de hardschuimen opvulling aan ter bescherming van
het aansluitpaneel aan de onderkant van A.
B
Bevat opgerolde pedaalkabel
C
D
1.
Bevestig D en E aan C.
1-1
1-2
4 lange schroeven van 6 x 25 mm
6 korte schroeven van 4 x 16 mm
2 dunne schroeven van 4 x 12 mm
4 zelftappende schroeven van 4 x 20 mm
2 dunne schroeven van 4 x 10 mm
2 kabelhouders
E
1-1
1-2
CLP-240/230: montage van de pianostandaard
Netsnoer
(De vorm van de stekker
kan per land verschillen.)
Hoofdtelefoonophangbeugel
Kartonnen opvulling voor
de bescherming van de
zijpanelen x 2
Haal de opgerolde kabel los en leg deze uit. Gooi
het kunststof bindertje niet weg. U heeft dit later,
in stap 5, nog nodig.
Zet C vast met de vier lange schroeven
(6 x 25 mm).
CLP-240/230 Gebruikershandleiding
65
