Installatie- en gebruikershandleiding
3 Statusindicatoren en aansluitingen
MOXA ethernet
modem
1. LED-indicator voor het inschakelen van de stroomvoorziening
2. LED-indicator voor netwerk activiteit:
Groen:
Rood:
3. RJ-45 connector voor aansluiting op ethernet
4. LED-indicator voor de aangesloten status:
Groen:
Rood:

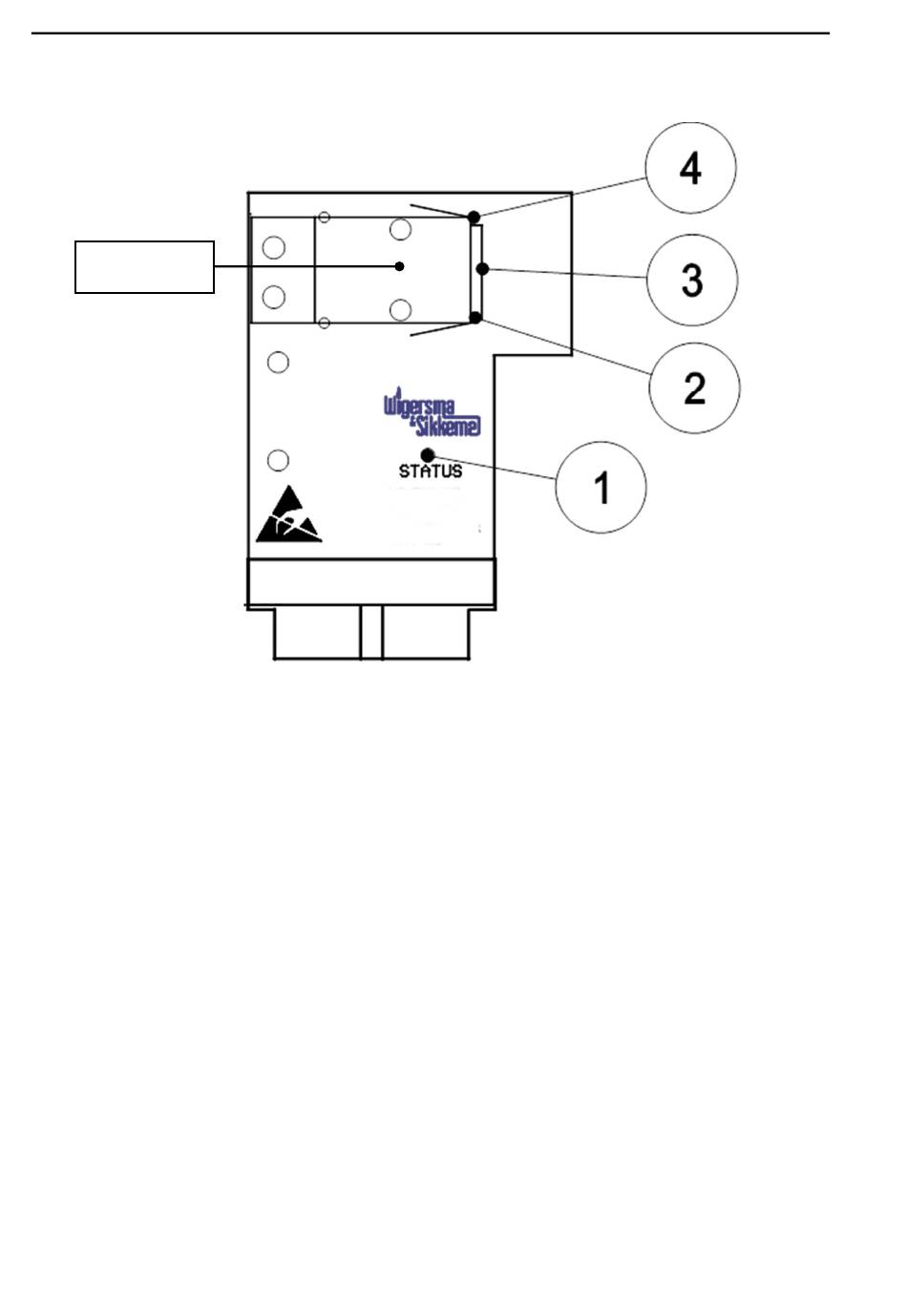

Figuur 1. Aansluiting en LED op de ethernetmodule
100BASE-TX link, knipperend, geeft de gegevensoverdracht aan.
10BASE-T link, knippert om de gegevensoverdracht aan te geven.
Constant aan indien aangesloten.
Fout, knippert als er een IP-fout optreedt of als de module wordt gereset.
DDNNN004MHNL/03-2020/rev. A2
Ethernetmodule
4
