AutoDome Easy II IP
11. Leid de externe kabels door de buis en in de opbouwdoos.
LET OP!
Alle kabels voor installatietoepassingen moeten door een
geaarde buis worden geleid.
12. Bevestig de montageplaat op de opbouwdoos met de drie
13. Ga verder naar Paragraaf 4.1.4 Camera op montageplaat
4.1.4
Camera op montageplaat monteren
Ga bij het monteren van de camera op de montageplaat voor
vlakke en verlaagde plafonds als volgt te werk (sommige
stappen bevatten aanvullende informatie voor installaties
buitenshuis):
1.
2.
3.
Bosch Security Systems, Inc.
(3) M4 – .7 x 8 machinekruiskopschroeven met
cilinderkop.

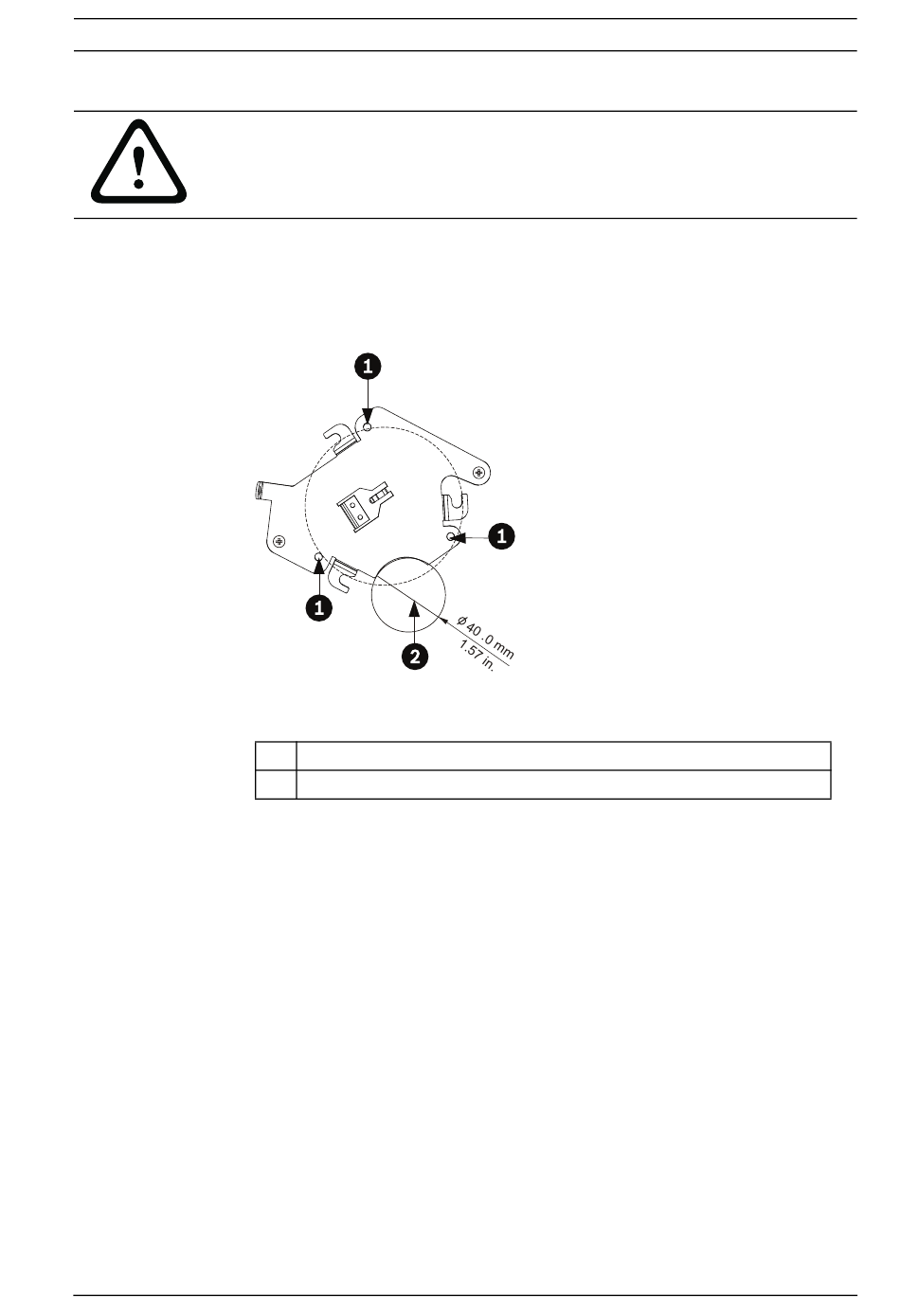

Afbeelding 4.8 Bevestiging van de montageplaat
1
Gaten aansluiteenheid
2
Kabelopening (maximaal 40 mm); halvemaanvormig
monteren, Pagina 29 om de installatie voort te zetten.
Plaats de kabels aan de zijkant van de montageplaat ter
hoogte van de halvemaanvormige uitsparing (ref.
Afbeelding 4.3 , nr. 2).
Verbind de aardingskabel vanuit het apparaat met de
aansluiteenheid.
Verbind de door de gebruiker geleverde aardingskabel met
de aansluiteenheid.
Installatiehandleiding
Installatie d.m.v. opbouwmontage | nl
F.01U.164.478 | 2.0 | 2010.07
29
