Alarmen en relaisaansluitingen
9.1
Alarm Ingang
De AutoDome Easy II heeft twee alarmingangen. Elke ingang
kan geactiveerd worden door apparaten met spanningsloze
contacten zoals drukmeters, passieve infrarood-detectoren en
soortgelijke apparaten.
De AutoDome Easy II wordt geleverd met de volgende alarm in/
uit-kabel.

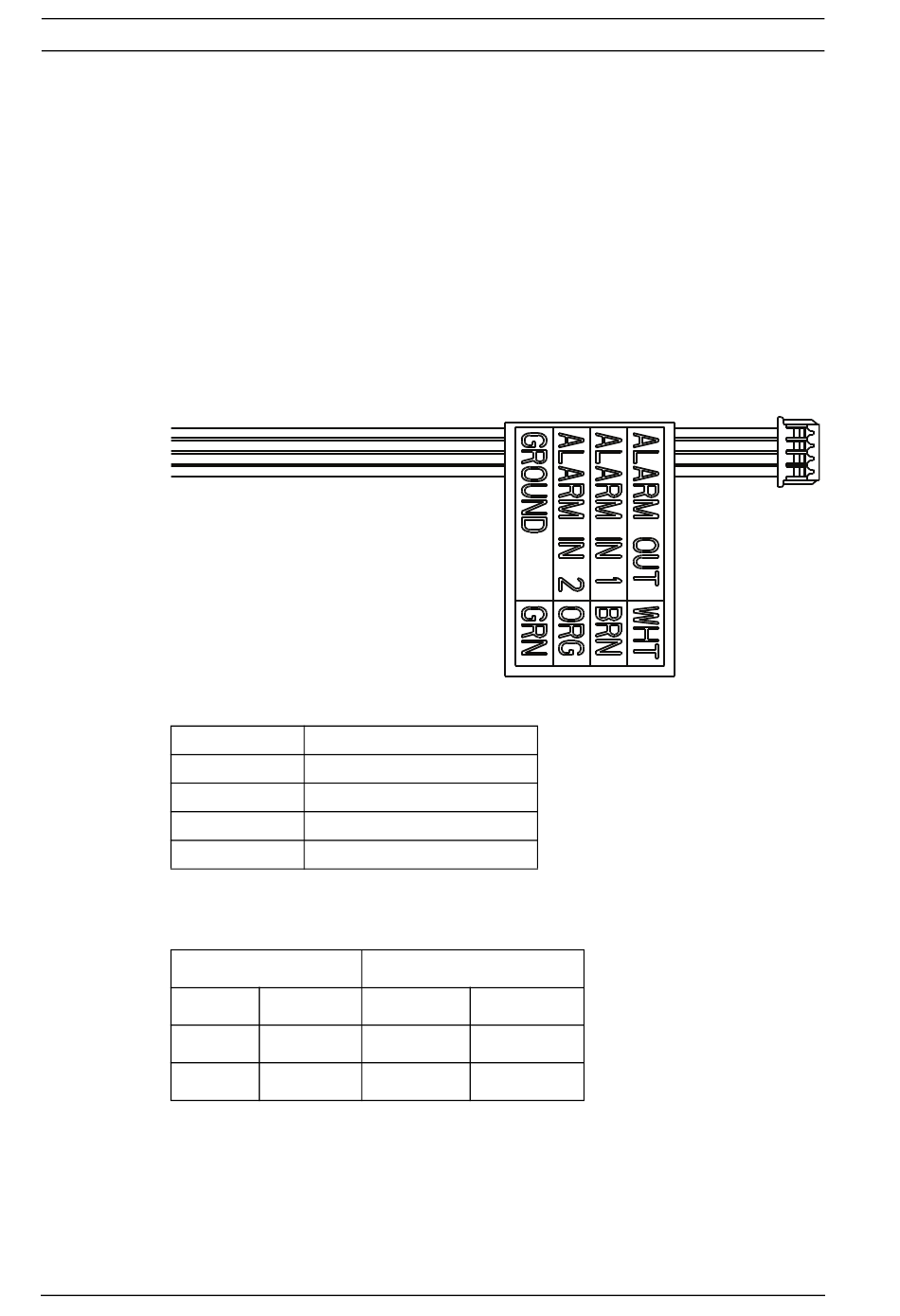

Afbeelding 9.1 Vierdraads alarm in/uit-kabel
Draadkleur Functie
Wit
Bruin
Oranje
Groen
Onderstaande tabel geeft de grootte en afstand van de kabels
weer.
Draaddiameter
AWG
22
18
Tabel 9.1 Overzicht van alarmkabels
F.01U.164.478 | 2.0 | 2010.07
Alarmuitgang
Alarmingang 1
Alarmingang 2
Aarde
Max. afstand
mm
voet
0,644
500
1,024
800
Installatiehandleiding
meter
152,4
243,8
Bosch Security Systems, Inc.
AutoDome Easy II IP
