nl | Installatie d.m.v. buismontage
4.
5.
6.
7.
8.
F.01U.164.478 | 2.0 | 2010.07
Verbind de bijpassende connectoren door middel van de
losse kabels met de door de gebruiker geleverde
bekabeling (zie Paragraaf 8 Bekabeling voorbereiden,
Pagina 62 voor informatie over bekabeling).
Draai de veiligheidsborgschroef op de voet van het
apparaat los met behulp van de door de gebruiker
geleverde inbussleutel.

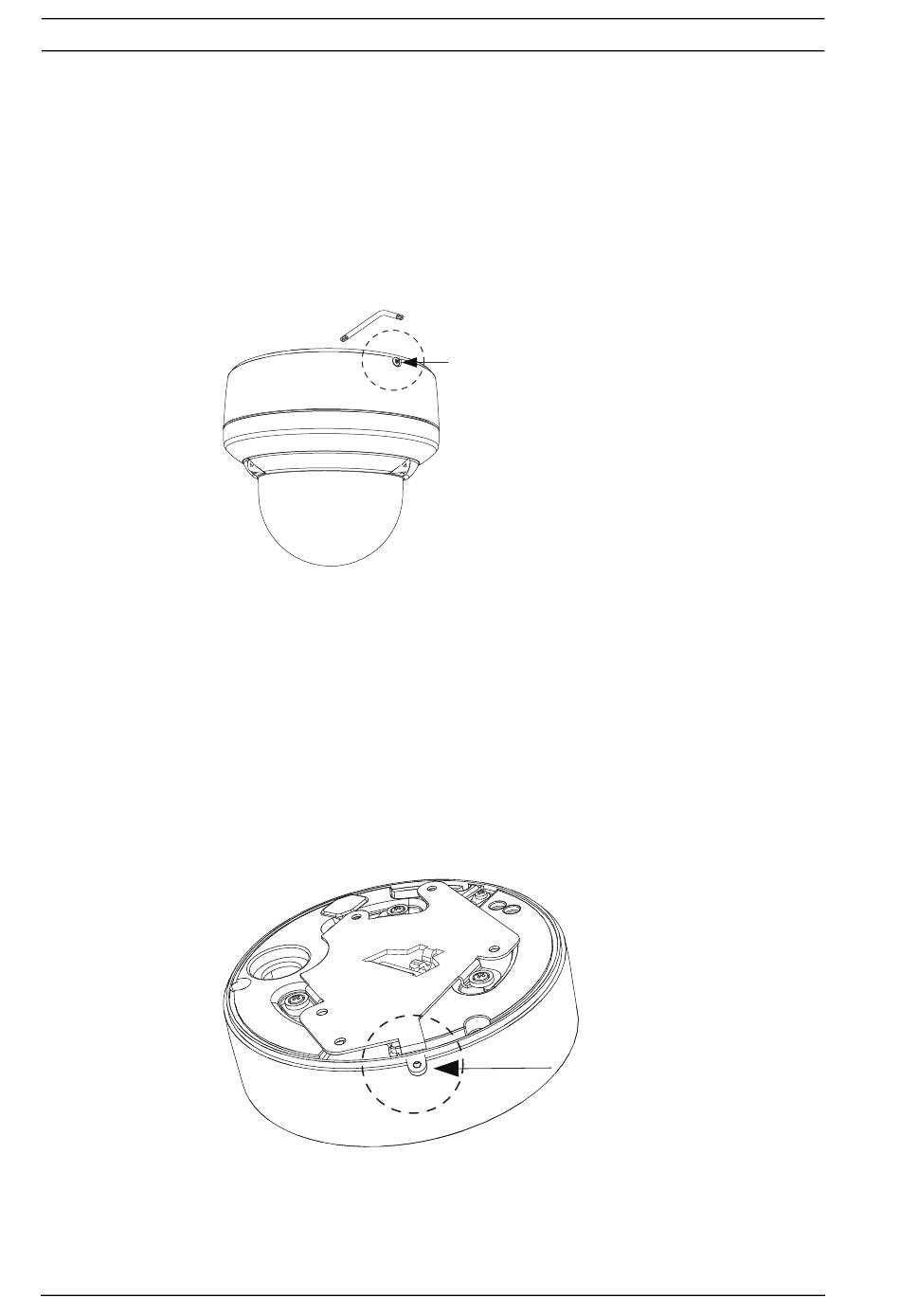

Afbeelding 7.7 Losdraaien van veiligheidsborgschroef
Sluit de connectoren van de camera aan op de bijpassende
connectoren aan het plafond.
Leg de kabels aan de zijkant van de montageplaat ter
hoogte van de halvemaanvormige uitsparing.
Bevestig de camera aan de montageplaat door het verticale
nokje in de verzonken sleuf aan de bovenzijde van de
cameradome rechts van de veiligheidsborgschroef te
schuiven.
Afbeelding 7.8 Locatie van veiligheidsborgschroef
