224
Hoofdstuk 18—Digitale I/O
Multitrackers
De YGDAI-gleuf van de 03D biedt acht digitale in- en uitgangen en kan modulaire digi-
tale multitrackers aansluiten zoals de Alesis ADAT of Tascam DA-88. De digitale uitgan-
gen kunnen een combinatie zijn van bus outs-, aux sends- en direct uitgangen van de
eerste 16 inputkanalen. Dus zelfs als de 03D vier bus-uitgangen bevat kunnen er tot op
acht tracks tegelijkertijd worden opgenomen. Als de 03D wordt gebruikt met een digitale
multitracker, functioneren inputkanalen 17 tot 24 als tape returns.
Signalen aan de YGDAI Uitgangen Toewijzen
De volgende tabel toont welke signaalbronnen kunnen worden toegewezen aan de acht
YGDAI digitale uitgangen. Merk op dat deze signalen niet direct van de 03D bussen
worden afgetakt. Zij worden afgetakt van de werkelijke uitgangen voor de D/A conver-
sie. Dus zij ondervinden effect van bijvoorbeeld de stereo, bus en aux send master
faders, EQ en dynamiek processors.
1.

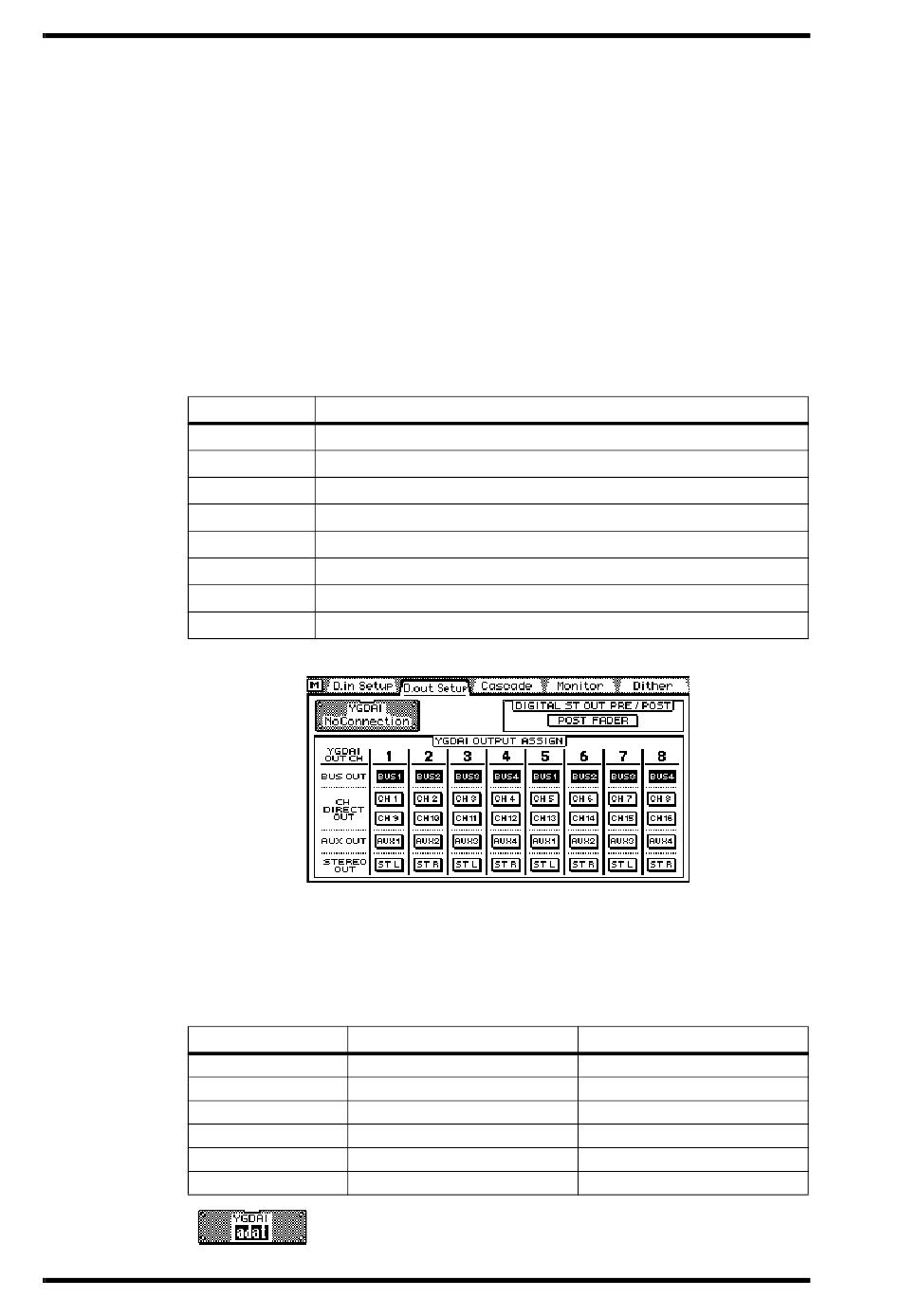

Ga met de [DIO] knop naar de hieronder getoonde D.out Setup pagina.
2.
Selecteer met de cursorknoppen de YGDAI OUTPUT ASSIGN schakelaars en
stel deze in met de [ENTER] knop.
Klik, als u een muis gebruikt, op de schakelaars.
De YGDAI-kaartgrafiek links boven op de D.out Setuppagina toont het soort YGDAI-kaart
dat is geïnstalleerd. De volgende tabel somt de beschikbare kaartsoorten op.
No Connection
adat
TASCAM
AES/EBU
YAMAHA
CASCADE
03D—Nederlandse Handleiding
Uitgang
1
BUS 1, AUX 1, Direct Out 1, Direct Out 9, of STEREO L
2
BUS 2, AUX 2, Direct Out 2, Direct Out 10, of STEREO R
3
BUS 3, AUX 3, Direct Out 3, Direct Out 11, of STEREO L
4
BUS 4, AUX 4, Direct Out 4, Direct Out 12, of STEREO R
5
BUS 1, AUX 1, Direct Out 5, Direct Out 13, of STEREO L
6
BUS 2, AUX 2, Direct Out 6, Direct Out 14, of STEREO R
7
BUS 3, AUX 3, Direct Out 7, Direct Out 15, of STEREO L
8
BUS 4, AUX 4, Direct Out 8, Direct Out 16, of STEREO R
Indicator
Geen kaart geïnstalleerd
CD8-AT
CD8-TDII
CD8-AE-S
CD8-Y
CD8-CS KIT
Dit is bijvoorbeeld wat de YGDAI-kaartgrafiek toont als er een
CD8-AT ADAT kaart is geïnstalleerd.
Bron
Kaart
ADAT Digitale I/O
Tascam TDIF-1 Digitale I/O
AES/EBU Digitale I/O
Yamaha Digitale I/O
Digitale Cascade Kit
Omschrijving
—
