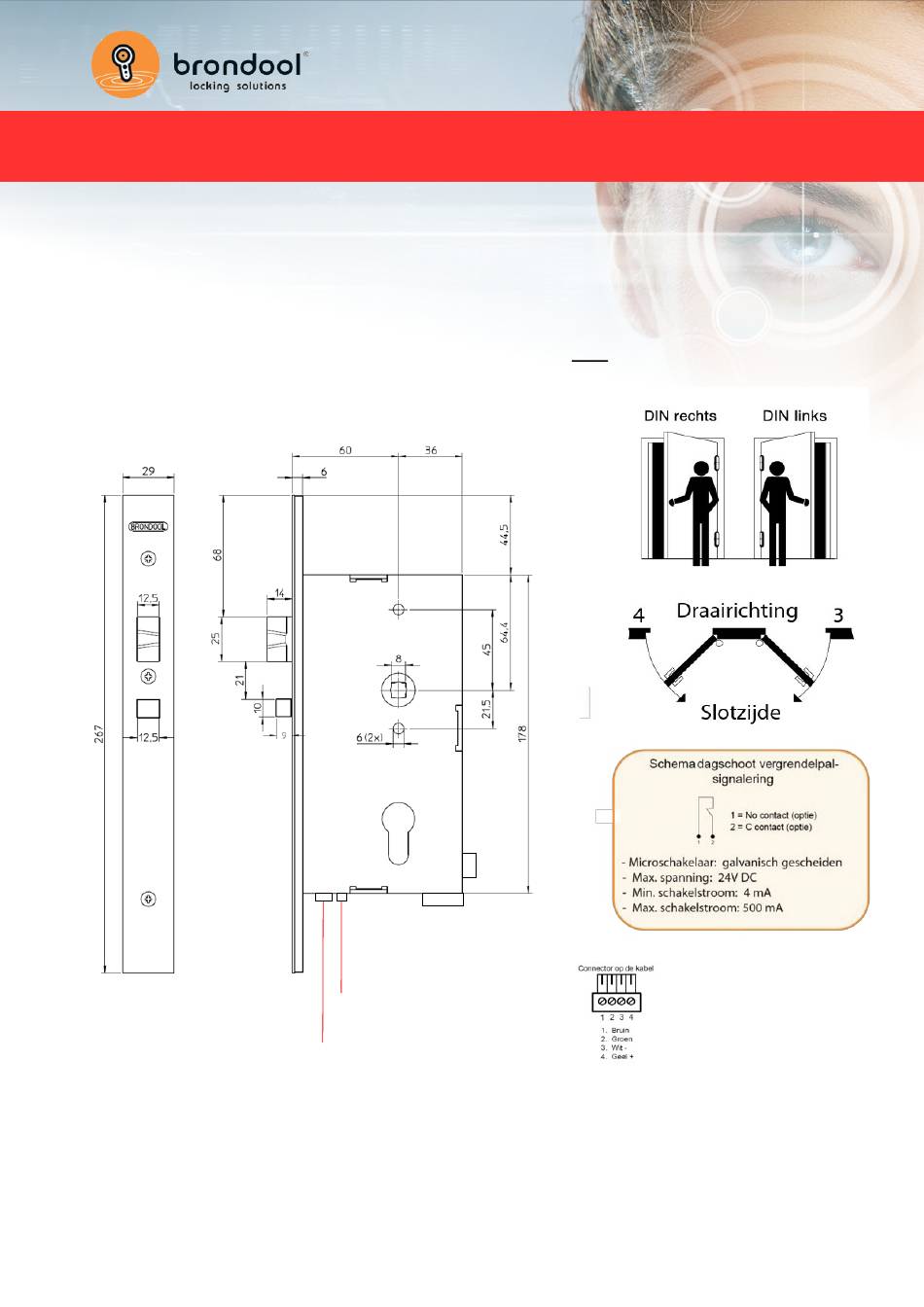

Montage voorschrift Carelock® 4.0
Werking
Ÿ Werkt op basis van ruststroomprincipe, spanningsloos ontgrendeld (de kruk bediend de dagschoot). Bij het
dichttrekken van de deur wordt de dagschootvergrendelpal door de deurpost in het slot geduwd en blokkeert
hierdoor de dagschoot, wat het terugduwen van de dagschoot van buitenaf onmogelijk maakt. Wanneer de
spanning onderbroken wordt, kan de dagschoot mechanisch met de kruk wel bediend worden.
Ÿ Aan te sluiten op brandmeld- of calamiteiten centrales. Het slot is op basis van NEMEF 649 slot, voorzien van
dagschoot en dagschootvergrendelpal. Met de sleutel is de dagschoot altijd mechanisch te bedienen.
Ÿ De dagschoot is bedienbaar d.m.v. deurkruk en sleutel.
Ÿ Deurstandsignalering d.m.v. dagschootvergrendelpal
Advies:
Zet de meenemer van de cilinder altijd in de nul stand. De slag van het schakelen ligt nu nagenoeg in het midden.
4-voudige connector t.b.v.
Sturing derden
1-2-3-4
Aansluitconnector:
1 = signalering dagschootvergrendel pal
2 = signalering dagschootvergrendel pal
3 = min van de voeding
4 = plus van de voeding
LED buitenzijde
2-polige connector onder het slot
Drukker binnenzijde
4-polige connector onder het slot
Montagehandleiding Carelock® 4.0 Januari 2017
3
