Montage voorschrift Carelock® 4.0
1
2
3
4

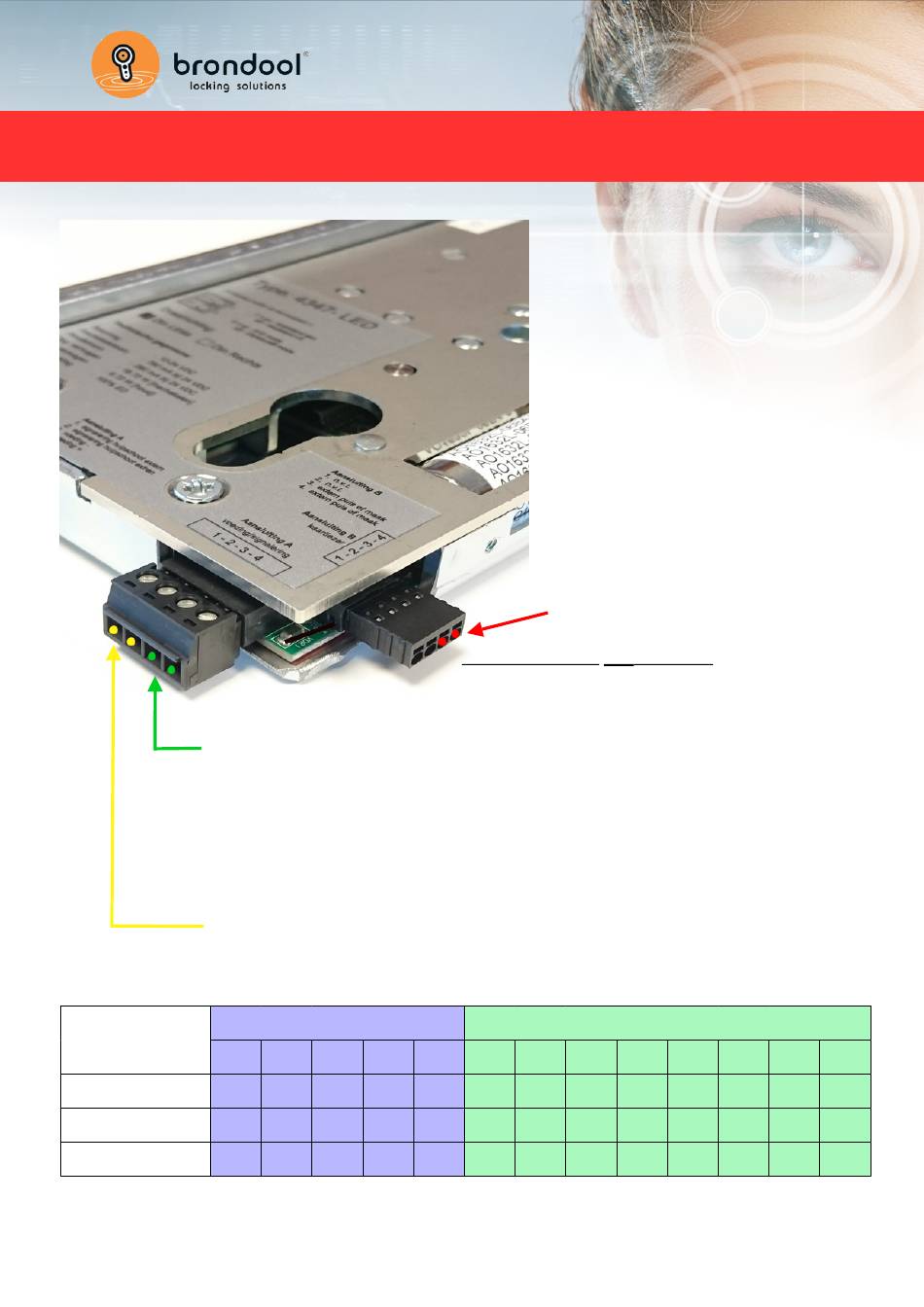

Voeding van het slot
Voor het aansluiten van de voeding 12/24VDC 3 - 4 op de zwarte connector. 3 = min van
de voeding en 4 = plus van de voeding.
Optioneel:
De plus of de min van de voeding kan ook worden opgenomen in de schakeling van de
groene hand melder [NC].
Signalering van de dagschoot vergrendelpal
Voor het aansluiten van de signalering van de dagschoot vergrendelpal 1 - 2 op de
zwarte connector. C-NC bij gesloten deur!
Geel
Voeding
X
Signalering dagschoot
vergrendelpal
Sturing extern
O = optioneel / Bij gebruik van alleen signalering of sturing !
3 4
2
1
X X
5 x 0,34 [5 aderig]
Wit
Bruin
Groen
Blauw
X
O
O
O
O
Montagehandleiding Carelock® 4.0 Januari 2017
Externe connector voor aansturing van
het slot.
Voor het aansturen van het slot, een
potentiaal vrij maak contact aansluiten op
3 en 4 van de groene/zwarte connector.
Korte puls voor eenmaal open sturen van
het slot standaard 3 seconden of ingestelde
pulstijd.
Vaste stand voor langdurig open sturen
van het slot.
Aansluiting 1 en 2 niet gebruiken
3 x 0,75 / 5 x0,22 [8 aderig]
Geel
Wit
Rood
Bruin
X
X
Groen
Blauw
Grijs
X
X
X
X
Rose
