3 Voor de installateur
Dit hoofdstuk beschrijft hoe de WHR moet worden geïnstalleerd.
3.1
WHR samenstelling

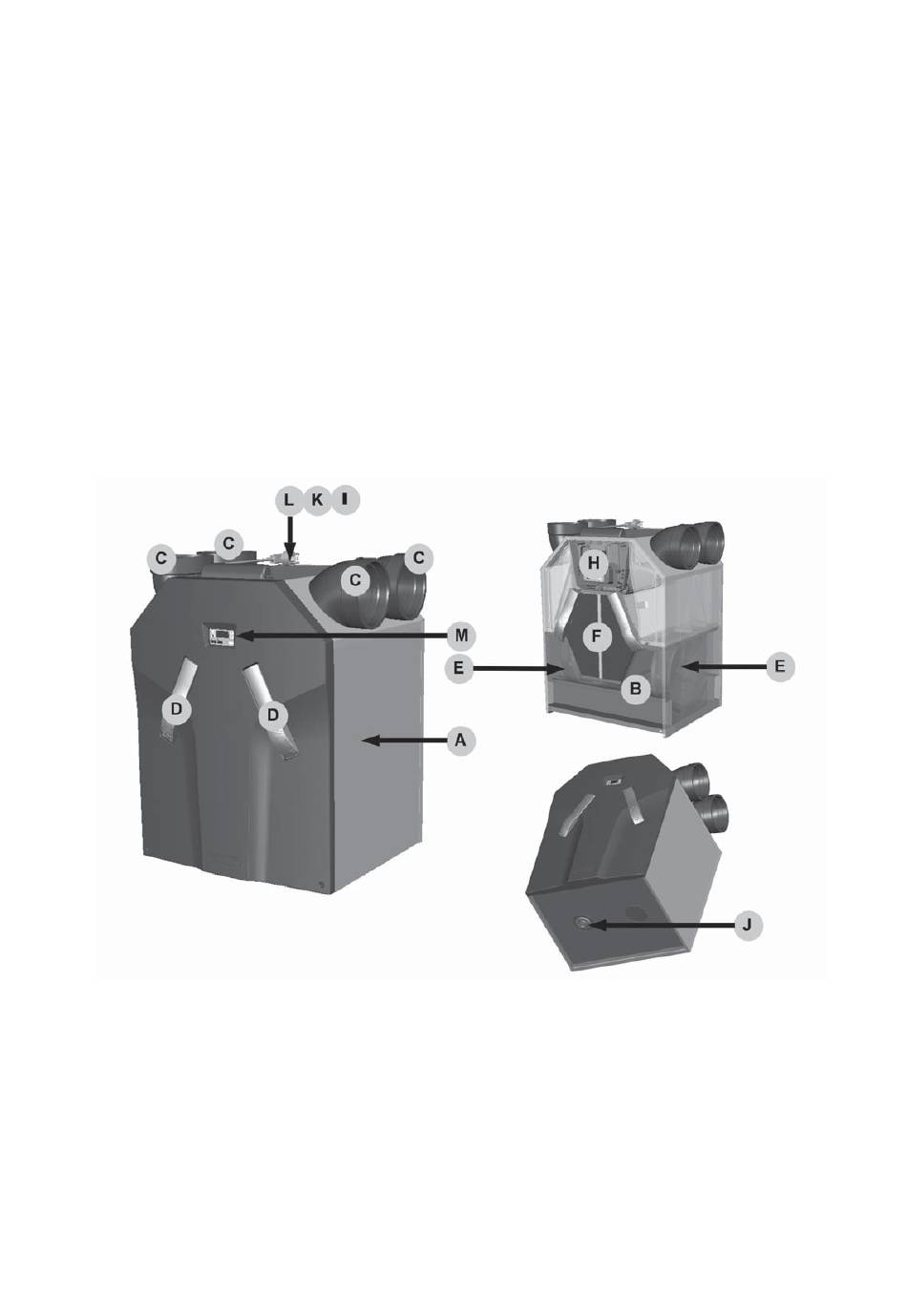

De WHR 930 Basis bestaat standaard uit:
•
Externe behuizing (A) van gecoate platen;
•
Interieur (B) van hoogwaardig, geëxpandeerd polypropyleen (E)PP;
•
4 Aansluitingen (C) voor de luchtkanalen;
•
2 fi lters (D) voor de luchtzuivering, type G3 voor de buitenlucht en type G3 voor de retourlucht;
•
2 Energiezuinige gelijkstroommotoren (E) met hoog rendement wiel;
•
HR (Hoog Rendement) warmtewisselaar (F);
•
Besturingsprint (H) met aansluitingen voor de ventilatoren, de bypass, het vorstvrij element, temperatuurvoe-
lers (T1 t/m T4), de 3-standenschakelaar met of zonder storings- en fi lterindicatie (optioneel) en de badkam-
erschakelaar (optioneel);
•
Typeplaat (I) met daarop de gegevens van de WHR (niet zichtbaar);
•
Condensafvoer (J) voor het afvoeren van het condensaat van de warme retourlucht;
•
Sticker (K) met daarop de luchtaansluitingen (niet zichtbaar);
•
Perilex stekker als 230V aansluiting (L);
•
Display (M) voor het uitlezen van gegevens en instelprocedures.
NL - 10 - Systeemfuncties
