In de warmtewisselaar wordt de warme afvoerlucht
door de buitenlucht afgekoeld. Hierdoor zal het
vocht in de binnenlucht condenseren in de warmte-
wisselaar. Het condenswater dat in de warmtewis-
selaar ontstaat wordt naar een PVC-condensafvoer
geleid.
De aansluiting voor de condensafvoer heeft een
uitwendige diameter van 32 mm. Deze bevindt zich
aan de onderkant van de WHR.
•
Sluit de condensafvoer via een leiding of slang
aan op het waterslot van het binnenriool.
•
Positioneer de bovenrand van het waterslot mi-
nimaal 40 mm onder de condensafvoer van de
WHR.
•
Zorg ervoor dat het uiteinde van de leiding of
slang onder het waterniveau uitmondt.
Zorg ervoor dat het waterslot van de aan-
sluiting op het binnenriool altijd gevuld is
met water.
Zorg ervoor dat het uiteinde van de slang mi-
nimaal 60 mm onder het waterniveau zit. Dit
zorgt ervoor dat de WHR in geen geval lek-
lucht aanzuigt.
3.7
In bedrijf nemen van de WHR
De WHR moet na installatie in bedrijf genomen wor-
den.
Dat kan gedaan worden via de P-menu's van de di-
gitale bediening. In deze P-menu's kunnen diverse
instellingen (met name: ventilatieregelingen) ge-
kozen worden voor de WHR. Hieronder wordt een
overzicht gegeven van de beschikbare P-menu's:
Menu
Mogelijkheden
P1
Afl ezen van statussen (uit menu P2)
P2
Instellen van tijdvertragingen
P3
Instellen van ventilatiestanden
P4
Afl ezen van temperaturen
P5
Instellen van aanvullende regelingen
P6
Instellen van aanvullende regelingen
P7
Het afl ezen en resetten van storingen (en
systeeminformatie)
P8
Instellen van 0-10V ingangen
P9
Afl ezen van statussen (uit menu P5)
De P-menu's P1, P2 en P9 zijn toegankelijk voor de
gebruiker, hoofdzakelijk bedoeld om statussen af te
lezen en tijdvertragingen in te stellen. De overige P-
menu's P3 t/m P8 zijn uitsluitend bestemd voor de
installateur.
Na een spanningsuitval op de WHR zal de by-
pass klep de eerste 4 minuten niet bewegen
tenzij het inregelbedrijf wordt ingeschakeld.
NL - 16 - Systeemfuncties

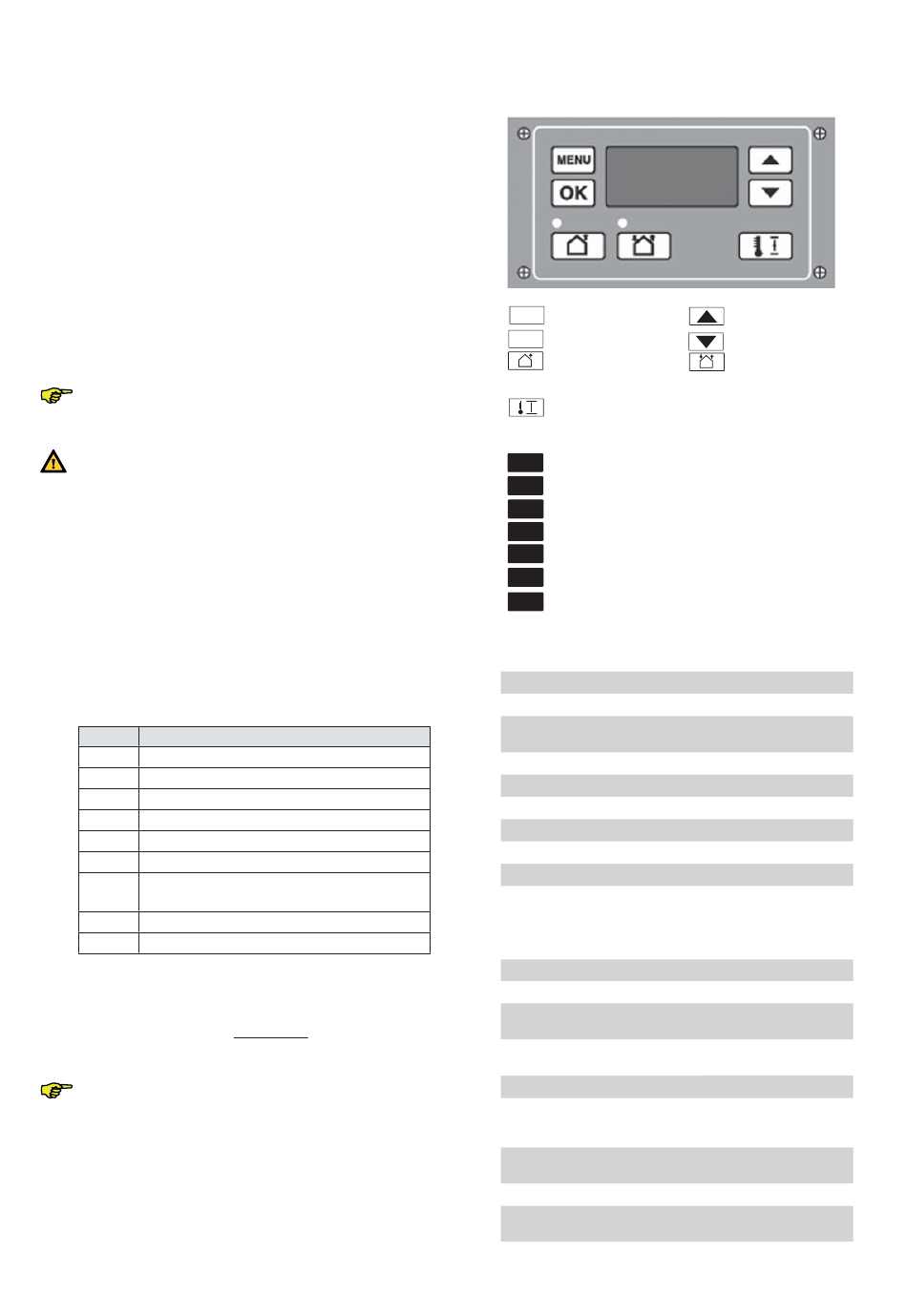

3.7.1 Display op het toestel
menu inschakelen
MENU
OK
OK
toevoer uit
(led groen)
comfort temperatuur
Weergave in het display
A
Ventilatiestand afwezig
1
Ventilatiestand laag
2
Ventilatiestand midden
3
Ventilatiestand hoog
X X
Menu indicatie
X X
Storingscode (knippert)
•
Bypass
Toegang tot de menu's
Volgorde
Druk toets
1
MENU
▲ + ▼
2
(3 seconden)
▲
3
▲
4
▲
5
▲
6
▲
7
▲
8
Instelvoorbeeld
MIDDENSTAND van de toevoerventilator op 40%
instellen
Volgorde
Druk toets
1
MENU
▲ + ▼
2
(3 seconden)
3
OK
▲ (6x)
4
5
OK
▼ (10 x of
6
vasthouden)
7
OK
8
MENU
9
MENU
omhoog
omlaag
toevoer aan
(led groen)
Display
Omschrijving
P2
Tijdvertragingen
P3
Toetsen gelijktijdig in-
drukken
P4
Temperaturen
P5
Regelingen
P6
Regelingen
P7
Storing / Reset / Zelftest
P8
0 - 10V ingangen
P5
Statussen
Display
Omschrijving
P2
Tijdvertragingen
Toetsen gelijktijdig
P3
indrukken
Afvoervent.
P30
Stand A
P36
Kies P36
50
Actuele instelling
40
Kies 40
P35
Waarde staat op 40
P3
1
Ventilatorstand
