WHR – Rechter uitvoering

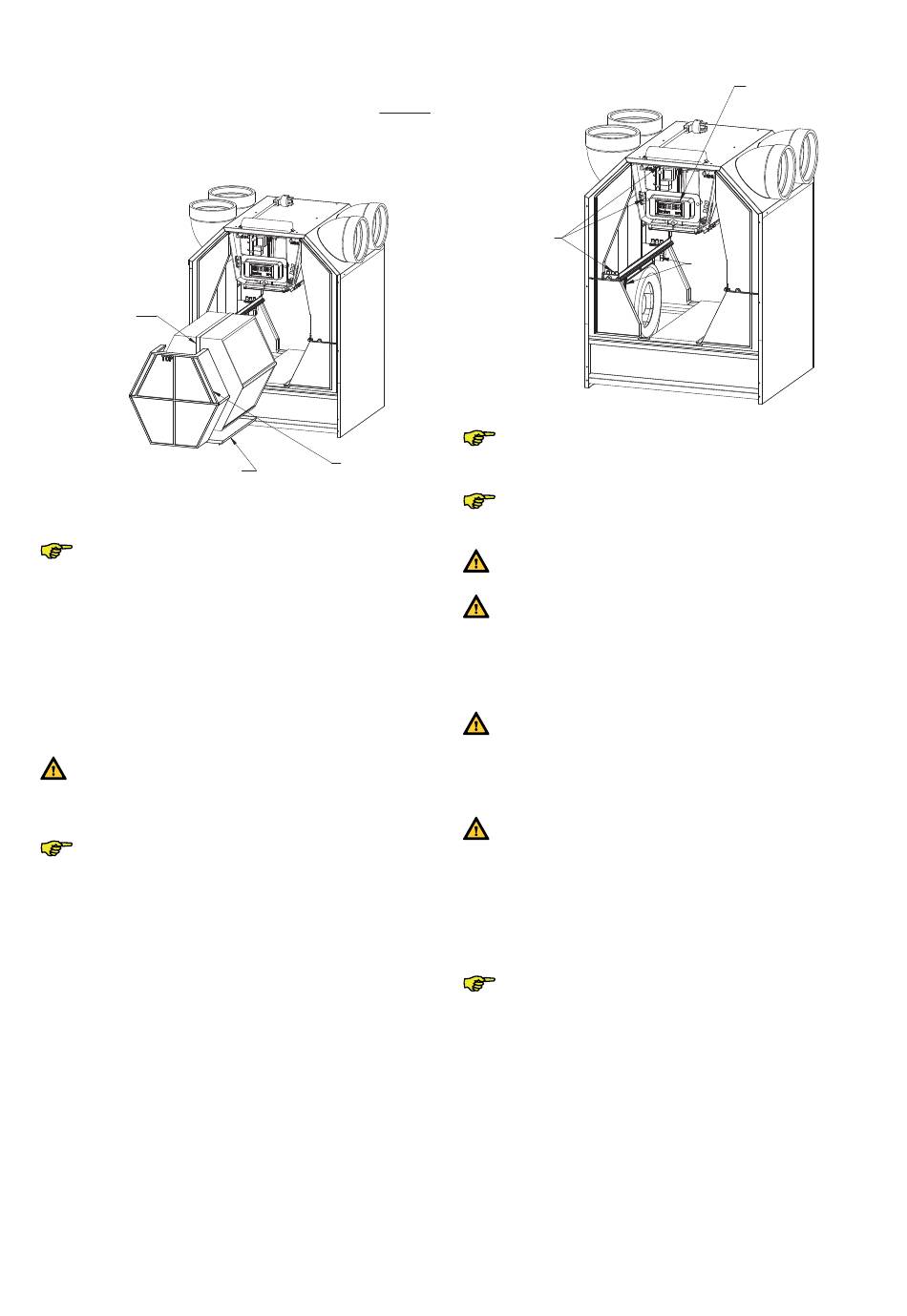

6. Verwijder het bypasskanaal (G) bij de rechter
uitvoering van de WHR.
7. Trek aan de band (E) om de warmtewisselaar en
de lekbak (F) te verwijderen.
E
8. Neem de warmtewisselaar uit de lekbak (F).
Er kan nog restwater in de warmtewisselaar
zitten!
9. Reinig indien noodzakelijk, de warmtewisselaar.
– Dompel de warmtewisselaar enige malen in
warm water (max. 40 °C).
– Spoel de warmtewisselaar met schoon warm
leidingwater door (max. 40°C).
– Neem de warmtewisselaar met beide handen
op de gekleurde zijvlakken en schud het wa-
ter uit de warmtewisselaar.
Gebruik geen agressieve of oplossende
schoonmaakmiddelen voor het schoonma-
ken.
Monteer de wisselaar nog niet. Met onder-
staande stappen kunnen de ventilatoren wor-
den gedemonteerd, geïnspecteerd en (indien
nodig) worden gereinigd.
10. Verwijder het kunststof paneeltje (H) dat vóór
de besturingsprint zit door de twee schroeven
los te draaien.
11. Maak de connectoren (K) en de aardedraad op
de besturingsprint los, en verwijder de snoeren
compleet met de twee doorvoertules (K).
12. Verwijder het gehele slakkenhuis door de kliks
(L) in te drukken.
13. Verwijder de instroomkeel door de kliks rond-
om het slakkenhuis in te drukken.
14. Reinig de ventilatoren.
NL - 22 - Systeemfuncties
G
F
K
Gebruik een zachte borstel om de ventilator-
schoepen schoon te maken.
Gebruik een stofzuiger om het stof te
verwijderen.
Beschadig de ventilatorschoepen niet.
Beschadig de temperatuurvoeler niet.
15. Monteer alle onderdelen in omgekeerde volg-
orde terug.
16. Voer de zelftest uit volgens menu P76.
Monteer de lekbak (F) op de juiste manier
onder de warmtewisselaar. De gaten in de
lekbak moeten aan de kant van de condens-
afvoer zitten.
Draai de schroeven met een maximaal aan-
draaimoment van 1,5 Nm aan. Dit is ongeveer
gelijk aan stand 2 van een gemiddelde accu-
boormachine.
3.9.2 Reinigen van het vorstvrij element fi lter
Reinig het fi lter van het vorstvrij element
1x per 4 jaar
1. Verwijder de spanning van de WHR.
2. Verwijder de fi lters (B) uit de WHR.
3. Maak het frontpaneel los door de schroeven (C)
te verwijderen.
4. Schuif het frontpaneel omhoog en neem het
frontpaneel van de WHR.
5. Maak het afdichtpaneel los door de schroeven
(D) te verwijderen.
6. Verwijder het kunststof paneeltje (H) dat vóór de
besturingsprint zit door de twee schroeven los
te draaien.
7. Maak de connectoren (K) en de aardedraad op
de besturingsprint los, en verwijder de snoeren
compleet met de twee doorvoertules (K).
H
L
