5.9
Elektrische installatie
De elektrische installatie mag alleen door een gekwalifi-
ceerde elektromonteur worden uitgevoerd.
Gevaar!
Levensgevaar door elektrische schok!
Omdat aan de netaansluitklemmen L en N
ook bij ingeschakelde aan-/uitknop perma-
nent spanning voorhanden is:
▶
Schakel de stroomtoevoer uit.
▶
Beveilig de stroomtoevoer tegen opnieuw
inschakelen.
5.9.1

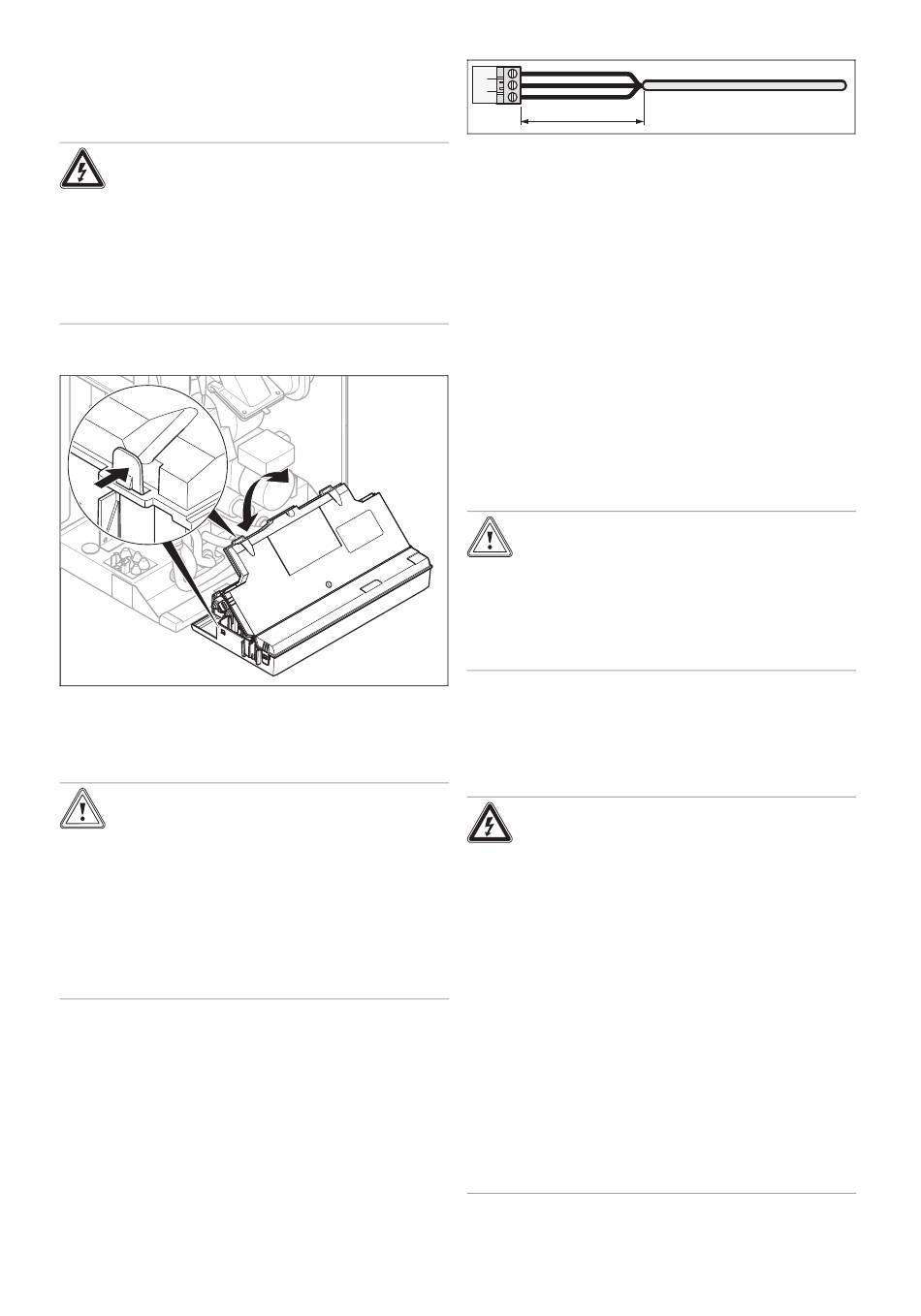

Elektronicabox openen
▶
Open de elektronicabox zoals weergegeven in de afbeel-
ding.
5.9.2
Bedrading uitvoeren
Opgelet!
Risico op materiële schade door ondes-
kundige installatie!
Netspanning aan verkeerde klemmen en
stekkerklemmen kan de elektronica kapot
maken.
▶
Sluit aan de klemmen eBUS (+/−) geen
netspanning aan.
▶
Klem de netaansluitkabel uitsluitend op de
daarvoor gemarkeerde klemmen aan!
1.
Breng de aansluitleidingen van de aan te sluiten com-
ponenten door de kabeldoorvoer links aan de onderkant
van het product naar binnen.
2.
Gebruik de snoerontlastingen.
3.
Verkort de aansluitleidingen indien nodig.
0020208991_00 ecoTEC pro Installatie- en onderhoudshandleiding
30 mm max.
4.
Om kortsluitingen bij het per ongeluk loskomen van een
draad te vermijden, ontmantelt u de buitenste omhulling
van flexibele leidingen slechts maximaal 30 cm.
5.
Zorg ervoor dat de isolatie van de binnenste draden
tijdens het ontmantelen van de buitenste omhulling niet
beschadigd wordt.
6.
Isoleer de binnenste draden slechts zodanig dat goede,
stabiele verbindingen tot stand gebracht kunnen wor-
den.
7.
Om kortsluitingen door losse draden te vermijden, dient
u de geïsoleerde einden van de draden van draadeind-
hulzen te voorzien.
8.
Schroef de betreffende stekker aan de aansluitleiding.
9.
Controleer of alle draden mechanische vast in de stek-
kerklemmen van de stekker zitten. Corrigeer evt.
10. Steek de stekker in de bijbehorende stekkerplaats van
de printplaat, zie aansluitschema in de bijlage.
5.9.3
Stroomvoorziening tot stand brengen
Opgelet!
Risico op materiële schade door te hoge
aansluitspanning!
Bij netspanningen boven 253 V kunnen elek-
tronische componenten vernietigd worden.
▶
Zorg ervoor dat de nominale spanning van
het stroomnet 230 V bedraagt.
1.
Steek de stekker in een geschikt stopcontact.
2.
Zorg ervoor dat de toegang tot de netaansluiting altijd
gegarandeerd is en niet afgedekt is.
5.9.4
Product in een vochtige ruimte installeren
Gevaar!
Levensgevaar door elektrische schok!
Als u het product in ruimtes installeert waarin
vocht optreedt, bijv. badkamer, neem dan
de nationale erkende regels van de tech-
niek voor elektrische installatie in acht. Als
u de evt. af fabriek gemonteerde aansluitka-
bel met aardcontactstekker gebruikt, dan is
er gevaar voor een levensgevaarlijke elektri-
sche schok.
▶
Gebruik bij de installatie in vochtige ruim-
tes nooit de evt. af fabriek gemonteerde
aansluitkabel met aardcontactstekker.
▶
Sluit het product via een vaste aansluiting
en een scheidingsinrichting met minstens
3 mm contactopening (bijv. zekeringen of
vermogensschakelaar) aan.
▶
Gebruik voor de netaansluitleiding, die
door de kabeldoorvoer in het product ge-
leid wordt, een flexibele leiding.
Installatie 5
13
