NL
BUITEN BEDRIJF STELLEN EN REINIGEN
9.4

STATOR EN ROTOR VERVANGEN

Machine moet drukloos zijn.
Zet zonodig de draairichtingschakelaar
kort op "R" (achteruit).
Let op de drukmeter ––> 0 bar.
Draag een veiligheidsbril.
De demontage mag alleen worden uitge-
voerd door de persoon die de machine
ook bestuurt. Gebruik de machine nooit
met een openliggende rotor.
Steek uw handen niet in de rotor als deze
draait. Gevaar voor beknelling.
Voorzichtig met lange haren. Werk uitslui-
tend met nauw aansluitende kleding.

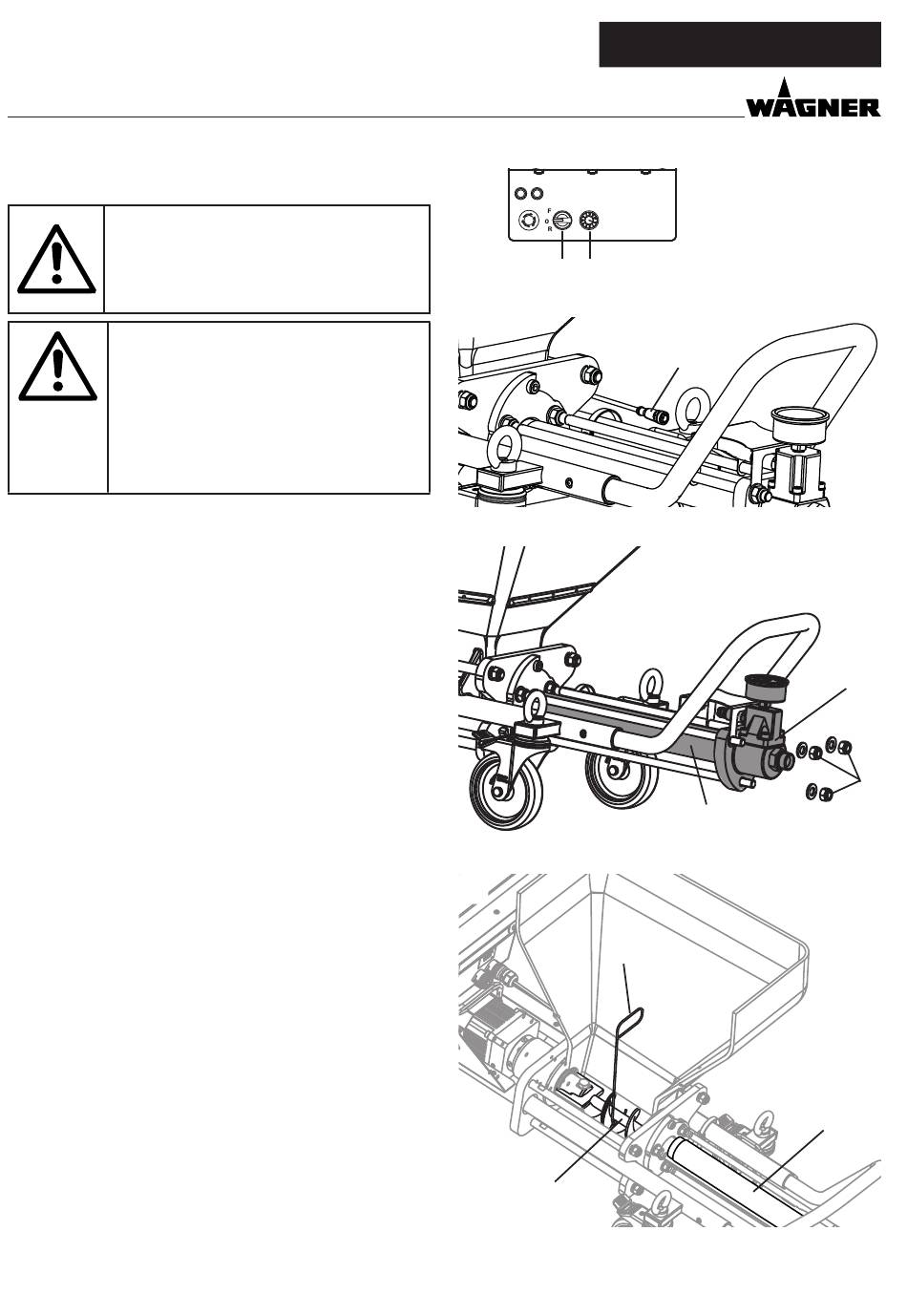

• Keuzeschakelaar (afb. 9, 1) op "0" en drukregelaar (2) op „0"
zetten.
• Stekker uit het stopcontact trekken.
• Besturingskabel (afb. 10, 1) op de pompeenheid loskoppe-
len.
• De 3 moeren (afb. 11, 3) op het binnendeel (4) losmaken en
het binnendeel van de oude stator (5) halen.
• Til de toevoerworm (afb. 12, 6) met het haakgereedschap (7)
op en verwijder de oude rotor/stator-combinatie (5). Zorg
ervoor dat de pinnen van de toevoerschroef in de rotor-
kop worden geplaatst.
• Til de toevoerworm (afb. 12, 6) met het haakgereedschap (7)
op, plaats de nieuwe rotor/stator-combinatie (5) en hang de
toevoerworm er weer in.
• Plaats het binnendeel terug en bevestig dit met de 3 schro-
even.
• Besturingskabel aansluiten.
14
POWER ERROR
PRESSURE
1
2
7
6
Plast Coat HP 30
1
5
5
4
3
