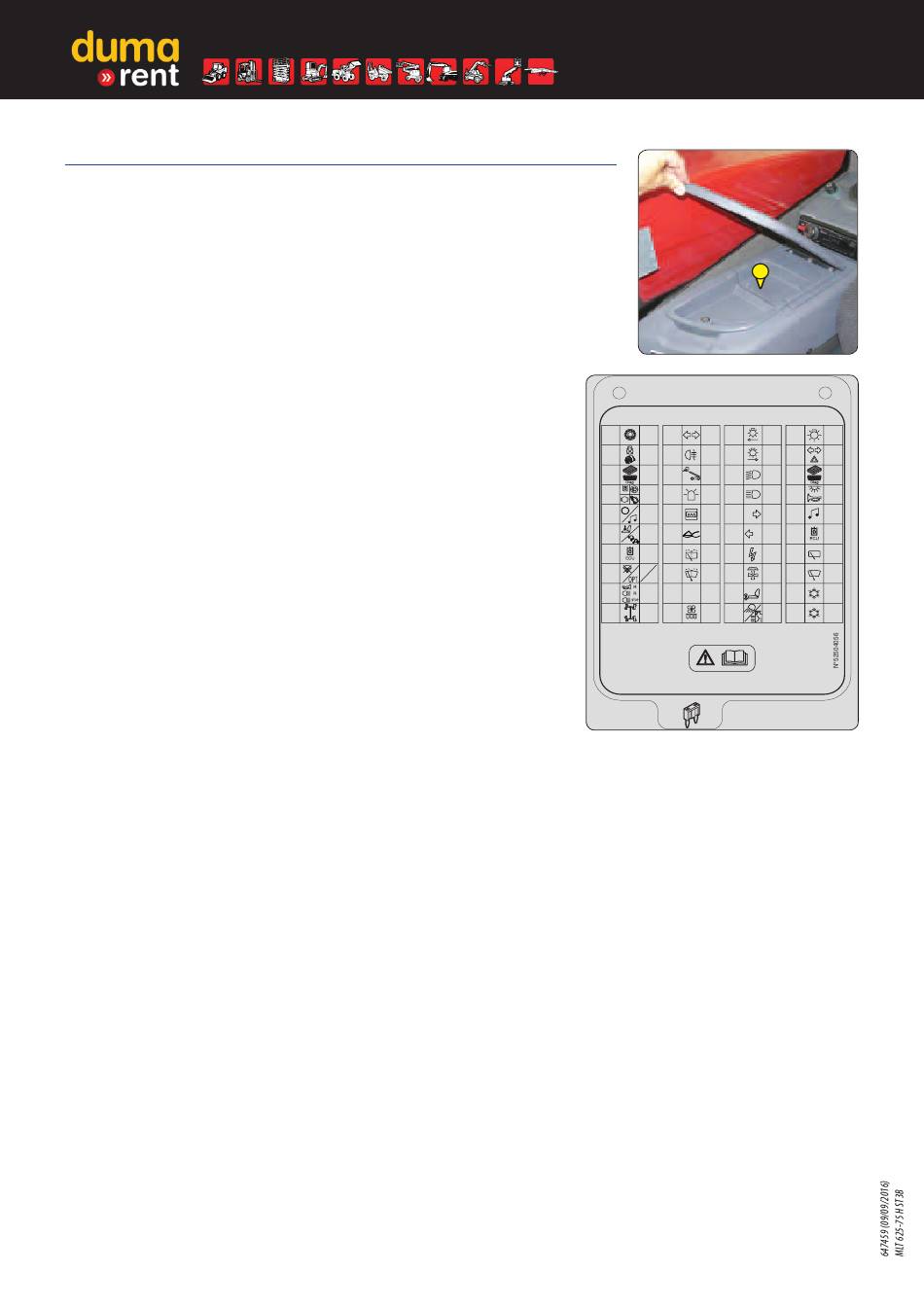

10 - ZEKERINGEN EN RELAIS IN DE CABINE
Een fiche met werking van de zekeringen en een fiche met de werking van de relais
laten een snel overzicht toe van het hieronder beschreven paneel.
- Zet de armsteun overeind.
- Verwijder het toegangsluikje 1 om bij de zekeringen en relais te kunnen komen.
Vervang een doorgeslagen zekering door een nieuwe zekering van dezelfde kwaliteit
en met hetzelfde vermogen. Nooit een gerepareerde zekering opnieuw gebruiken.
MINIZEKERING
• F1 - Module controleorganen (5A).
• F2 - Sensor aanwezigheid water in brandstof (5A).
Excitatie dynamo (5A).
Waarschuwingsinrichting en begrenzer van de overlangse
stabiliteit (5A).
Wekker ECM (5A).
• F3 - Stekerbus diagnose (5A).
Voorinrichting diefstalbeveiliging (5A).
• F4 - Elektronische regeleenheid transmissie (10A).
Contactor zetel (10A).
Besturing van de uitschuiving en de toebehoren (10A).
Schakelaar regeneratie roetfilter (10A).
Elektroklep parkeerrem negatief (10A).
Onderbreking van de hydraulische bewegingen (10A).
• F5 - Stekker 12V (15A).
OPTIE Autoradio (15A).
• F6 - Aanwezigheid bestuurder op zetel (10A).
Sensoren inschuiven en hoek arm (10A).
• F7 - Voeding elektronische controle unit hydraulica (10A).
• F8 - Desactivering onderbreking van de verzwarende hydraulische
bewegingen (5A).
OPTIE Elektroklep kop van arm (7,5A).
OPTIE Elektroklep kop van arm + vergrendeling hydraulisch
toebehoren (7,5A).
• F9 - Voeding relais stoplichten (10A).
Voeding relais achteruitrijlichten (10A).
OPTIE Voeding relais claxon achteruitrijden (10A).
• F10 - Wieluitlijning (2A).
• F11 - Centrale knipperlicht (15A).
• F12 - Mistlichten (5A).
• F13 - OPTIE Werklicht op arm (15A).
• F14 - Zwaailicht (7,5A).
• F15 - OPTIE Ontdooien achterruit (10A).
• F16 - OPTIE Ophanging arm (7,5A).
• F17 - Ruitenwisser achter en ruitenwasser + Ruitenwisser dak (15A).
• F18 - Ruitenwisser voor en ruitenwasser (15A).
• F19 - Voeding F27-F28-F29-F30 (30A).
• F20 - Verwarming (20A).
• F21 - Stadslichten links (3A).
• F22 - Stadslichten rechts (3A).
• F23 - Dimlichten (15A).
• F24 - Grote lichten (15A).
• F25 - Knipperlichten rechts (7,5A).
• F26 - Knipperlichten links (7,5A).
• F27 - OPTIE Elektrische voorinrichting voet arm (10A).
• F28 - OPTIE Ventilatieregeling (10A).
• F29 - OPTIE Pneumatische stoel (10A).
• F30 - Werklicht voor en achter (20A).
OPTIE Blauwe lichten (25A).
• F31 - Verlichtingschakelaar, claxon en knipperlichten (20A).
• F32 - Waarschuwingslichten (15A).
• F33 - Stekerbus diagnose (+) permanent (5A).
Voorinrichting diefstalbeveiliging (+) permanent (5A).
• F34 - Claxon (7,5A).
Plafondlampje (7,5A).
• F35 - OPTIE Autoradio (+) permanent (10A).
• F36 - Voeding elektronische controle unit hydraulica (3A).
• F37 - Ruitenwisser achter (+) permanent (10A).
• F38 - Ruitenwisser voor (+) permanent (15A).
• F39 - OPTIE Voeding compressorrelais airconditioning (7,5A).
• F40 - OPTIE Voeding relais motorventilator airconditioning (20A).
F1
F2
F3
F4
ECU
P
12V
F5
F6
F7
F8
F9
F10
2 - 34
www.duma-rent.com
1
5A
F11
15A
F21
3A
F31
F12
F22
5A
5A
3A
F32
5A
F13
15A
F23
15A
F33
F14
F24
F34
10A
7.5A
15A
F15
F25
15A
10A
7.5A
F35
10A
F16
7.5A
F26
7.5A
F36
STOP
10A
F17
15A
F27
F37
7.5A
5A
F18
F28
F38
15A
10A
7,5A
Pn
F19
10A
30A
F29
10A
F39
2A
F20
20A
F30
F40
20A
20A
15A
5A
7.5A
10A
3A
10A
15A
7.5A
20A
