• F61 - Niet gebruikt.
• F62 - Niet gebruikt.
• F63 - Niet gebruikt.
• F64 - Niet gebruikt.
• F71 - Voeding (+) accu Module paneel controleorganen (2A).
• F72 - Voeding (+) accu (2A).
• F73 - OPTIE.
• F74 - OPTIE.
RELAIS
• K1 - OPTIE Onderbreking ophanging arm.
• K2 - Relais achteruitrijlichten.
OPTIE Relais waarschuwing achteruitrijden.
• K3 - Relais stoplichten.
• K4 - OPTIE Relais werklicht op arm.
• K5 - OPTIE Relais motoventilator airconditioning.
• K6 - OPTIE Relais bediening compressor airconditioning.
• K7 - OPTIE.
• K8 - Centrale richtingaanwijzer.
• K9 - OPTIE.
• K10 - OPTIE Relais airconditioning.

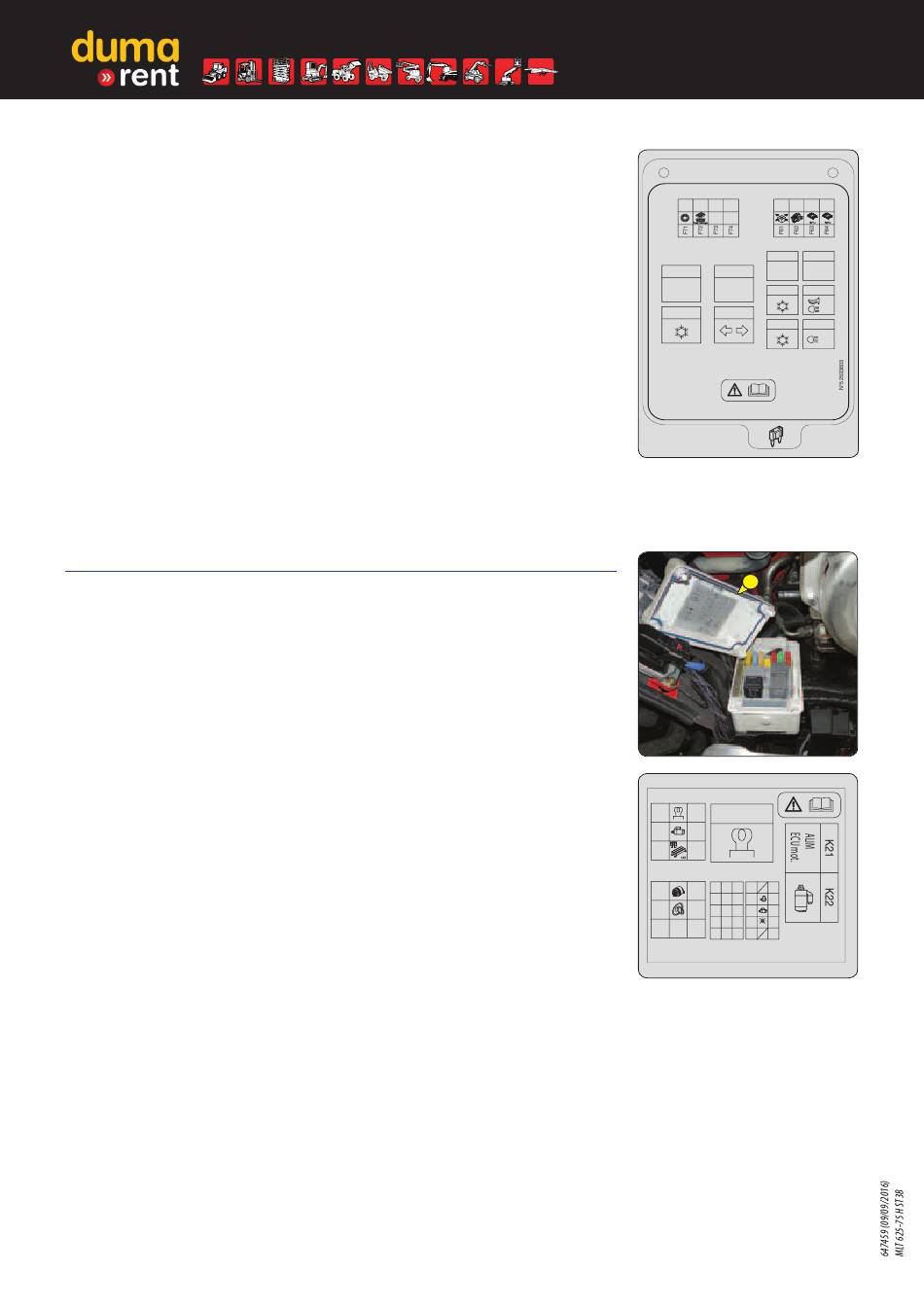

11 - ZEKERINGEN EN RELAIS ONDER DE MOTORKAP
- Open de motorkap, en verwijder deksel 1 voor toegang tot de zekeringen en relais.
Een doorgeslagen zekering vervangen door een nieuwe zekering van dezelfde
kwaliteit en met hetzelfde vermogen. Nooit een gerepareerde zekering opnieuw
gebruiken.
RELAIS
• K20 - Relais voorverwarming verbrandingsmotor.
• K21 - Relais voeding motorprocessor.
• K22 - Relais bediening aanzetter.
MAXIZEKERING
• F41 - Relais voeding motorprocessor (20A).
• F42 - Contactslot (60A).
• F43 - Dynamo (80A).
• F44 - Voeding zekeringen in de cabine (50A).
• F45 - OPTIE Voeding startrelais. (30A).
• F46 - Voorverwarming motor (40A).
OPTIE dieselontstoller (40A).
MINIZEKERING
• F51 - Voeding sensor luchtdebiet + klep EGR motor (5A).
• F52 - Voeding instrumentenbord (3A).
• F53 - Sturing startrelais K22 + informatie motorprocessor (5A).
• F54 - Voeding sensor water aanwezig in brandstof (5A).
• F55 - Voeding sturing processor motor (5A).
2 - 35
www.duma-rent.com
2A
2A
3A
3A
10A
10A
K4
K1
OPT.
OPT.
K9
K7
OPT.
A.S
K5
K2
OPT.
R
R
K10
K8
OPT.
K6
K3
OPT.
STOP
1
K20
F46
40A
F45
30A
F44
50A
Alt
5A
F60
F55
rev
F43
80A
ECU
F59
F54
5A
F42
60A
F58
F53
5A
Cde K22
F57
F52
3A
ECU
TdB mot
F41
20A
Débit
mot.
air
F56
F51
5A
EGR
mot
N°52506370
