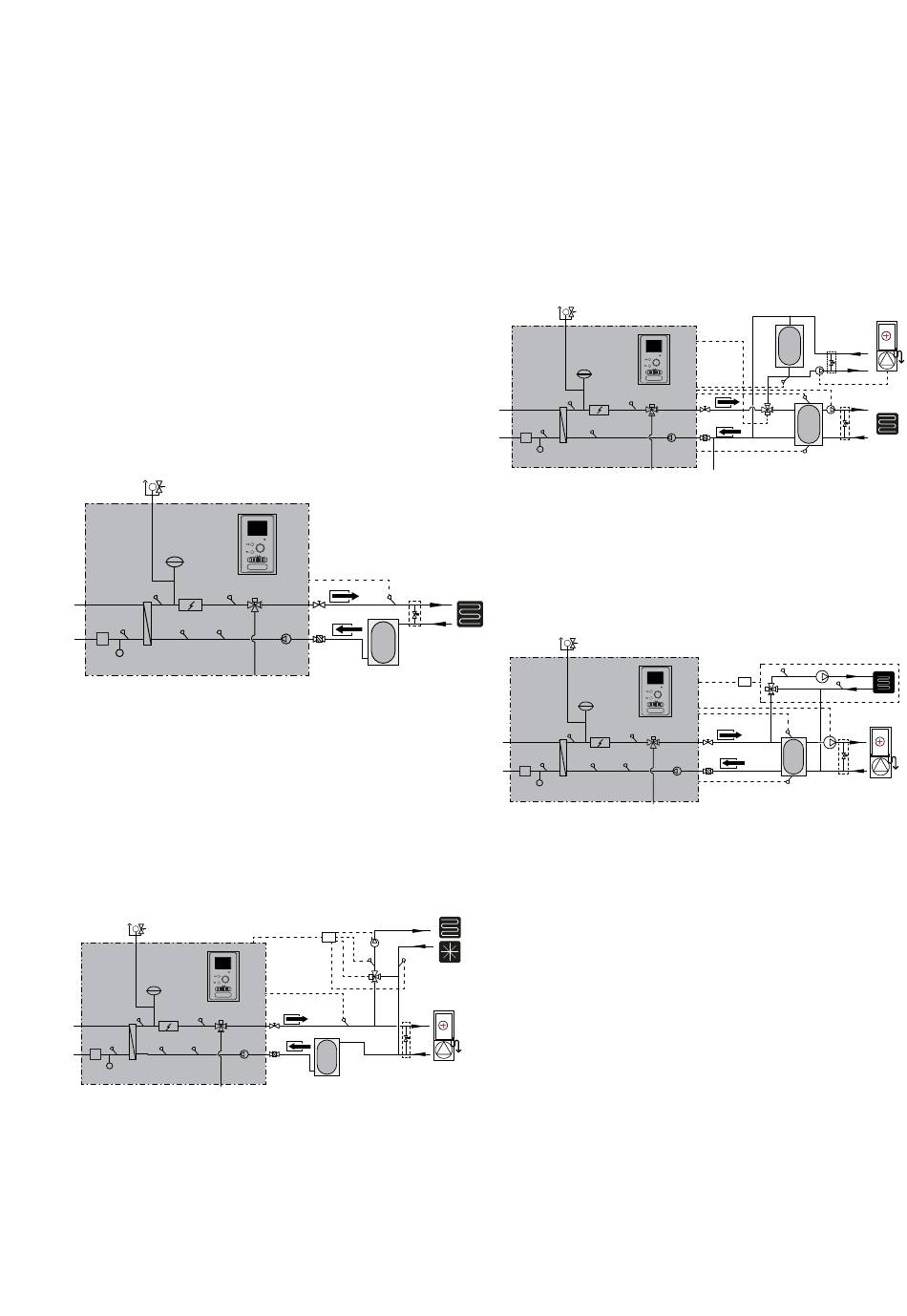

Aansluiting van het verwarmingssysteem
Bij aansluiting op een systeem waarbij alle radiators/
vloerverwarmingsleidingen zijn voorzien van ther-
mostatische of elektroventielen, moeten passende
hydraulische oplossingen worden gebruikt om te zor-
gen voor een voldoende lading van het verwarmings-
middel en een minimale, ongestoorde doorstroming.
Zie "Buffertank" en "Minimale installatiestroom".
De BT25-sensor wordt meegeleverd met het appa-
raat, dat op een externe voedingsleiding moet wor-
den geïnstalleerd op een afstand van ten minste 1
m. van SHB10 gemeten langs de pijpleiding. In het
geval van een systeem dat is uitgerust met een pa-
rallel geïnstalleerde buffer, moet de BT25-sensor in
de buffer worden geïnstalleerd of op een plaats die
een correcte aflezing van de toevoertemperatuur van
het verwarmingssysteem garandeert. In geval van in-
stallatie met buffer in een parallel systeem is het aan
te raden om de BT71 sensor te verplaatsen naar het
onderste deel van de buffer.
SHB10
P
-BT12
-BT15
HS1
P
-BP4
Aansluiting van het 2-pijps koelingsysteem
Bij 2-pijps koeling worden de minuten geteld volgens
BT25.
Het principe van het 2-pijps systeem is om hetzelf-
de circuit te gebruiken voor het koelen of verwarmen
(het 2-pijps koelingsysteem). Zodra de koeling is ge-
activeerd, werkt de koeling standaard in een 2-pijps
systeem.
SHB10
P
-BT12
-BT15
-BT3
HS1
P
-BP4
18
Hoofdstuk 4 |
Pijpaansluitingen
-BT63
XL1
-QN10
-BT3
-BT71
XL2
-GP12
AA25
-QN25
-BT63
-BT25
XL1
-QN10
-BT71
XL2
-GP12
Aansluiting van het 4-pijps koelingsysteem
Het principe van de werking van het 4-pijpsysteem is
gebaseerd op afzonderlijke verwarmings- en koelcir-
cuits. In een 4-pijps systeem is een koeltank nodig.
De BT64 moet worden geplaatst in een gekoelde
opslagtank of op een stroomvoorziening op een ge-
meenschappelijke koelleiding. De BT64 wordt aange-
sloten onder de AUX-ingangen. De selectie van het
4-pijps systeem is te vinden in de SERVICE sectie,
menu 5.2.4.
SHB10
-BT15
HS1
Aansluiten van het extra verwarmingscircuit
Bij gebruik van een extra uitbreidingskaart kan het
systeem met extra verwarmingscircuits worden uit-
gebreid AA5. Met de AXC 30 kaart of een kant-en-
klare set ECS 40 / ECS 41 in de regelaar kan een extra
-BT25
verwarmingscircuit worden geactiveerd.
SHB10
-BT15
HS1
De AXC 30 of ECS 40 / ECS 41 handleiding beschrijft
de extra accessoires en de mogelijkheden en hoe
deze aan te sluiten.
-GP20
-BT2
-BT3
P
-BT12
-BT63
-QN10
-BT3
-GP12
P
-BP4
P
-BT12
-BT63
-QN10
-BT3
-BT71
-GP12
P
-BP4
-GP13
-BT64
-BT25
-GP10
XL1
-QN12
XL2
-BT71
-BT3
-GP20
-AA25
-BT2
-QN25
-B
T25
-GP10
XL1
XL2
-BT71
SHB10
