Aansluiting KVR-kit
De KVR 10-kit is een accessoire voor het veilig verwijde-
ren van het grootste deel van het condensaat uit de lucht/
water-warmtepomp naar een vorstvrije opslagruimte.
HYDRAULISCHE AANSLUITING
Voor de aansluiting van de KVR 10 hydraulische kit,
zie de handleiding van de KVR-kit.
ELEKTRISCHE AANSLUITING
Om een elektrische KVR-kit aan te sluiten is het
noodzakelijk:
1.
Open het bedieningspaneel en schakel de uitspa-
ringen in de behuizing van het bedieningspaneel
voor de aardlekschakelaar uit.
Knockoutplaten
2. Bevestig de aardlekschakelaar RCD.
Aardlekschakelaar RCD
3. Gebruik een zekering (F3), afhankelijk van de
lengte van de KVR-kabel, zoals aangegeven in de
onderstaande tabel.
Lengte
P
(W)
(m)
tot
1
15
3
45
6
90
*Vooraf geïnstalleerd
SHB10
F3
Onder-
Zekering (F3)
deel nr.
T100mA/250V
718085
T250mA/250V
518.900*
T500mA/250V
718086

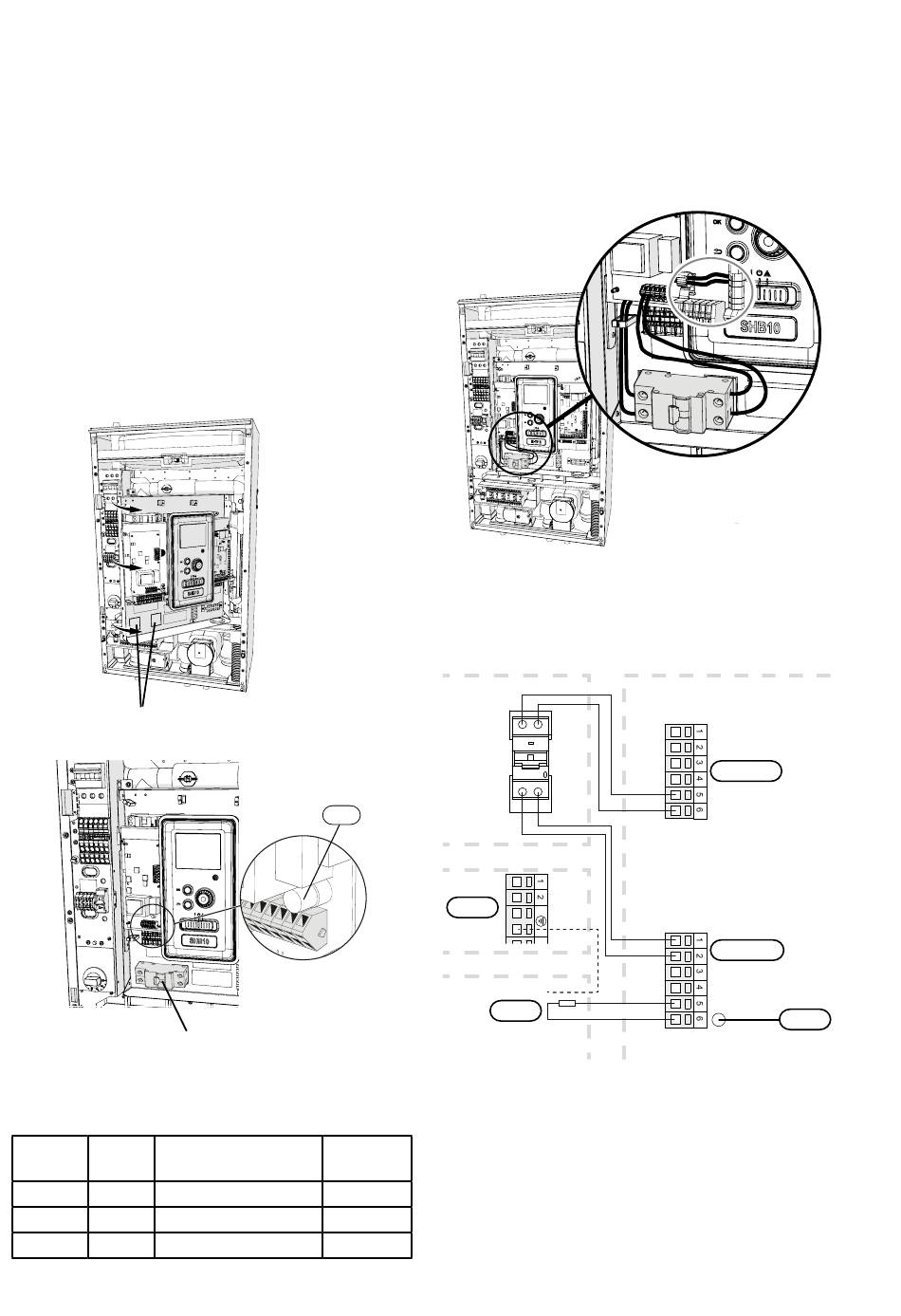

4. Sluit een aardlekschakelaar aan op de AA2-X1
strip onder de klemmen 5(N) en 6(L).
5. Sluit een aardlekschakelaar aan op de AA23-X1
strip op de klemmen 1(L) en 2(N).
6. Sluit de externe verwarmingskabel (EB14) aan op
de AA23-X1 strip op de klemmen: 4 (PE), 5 (N),
6 (L).
Lekstroomvoorziening
Wyłącznik
RCD
różnicowoprądowy RCD
SHB10
X1
PE
KVR
10
PE
EB14
Externe verwar-
Zewnętrzny kabel
grzejny
mingskabel
SHB10
AA2-X1
N
L
L
AA23-X1
N
N
L
Hoofdstuk 12 |
Accessoires
F3
