13.3 Onderhoudswerkzaamheden
1
2
3

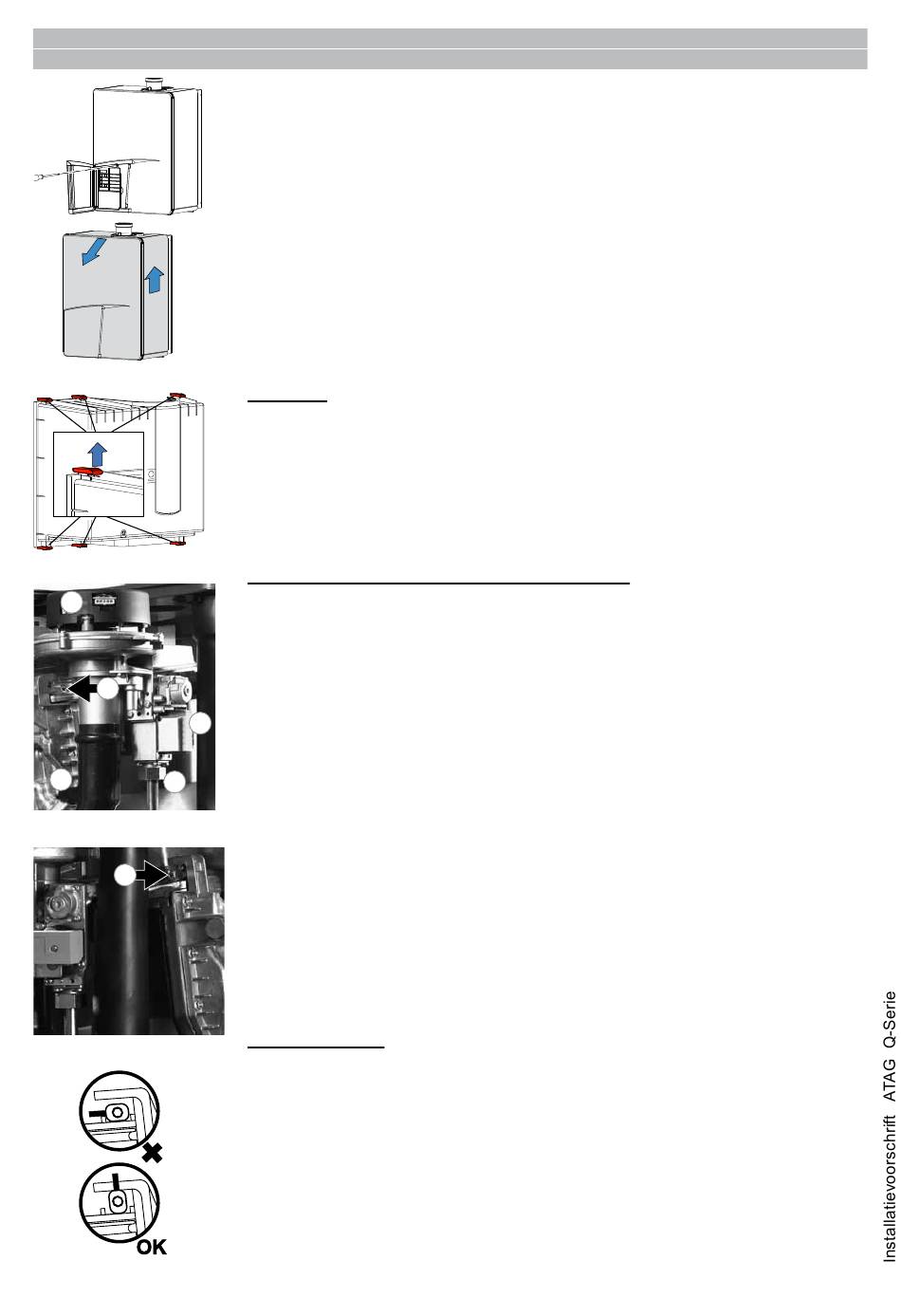

Mantel verwijderen figuur 15
OPEN
Openen luchtkast
figuur 16
2
9
1
4
3
ventilator en gasklep
figuur 17
10
figuur 18
Klemstangen
figuur 19
Om onderhoud te kunnen verrichten moeten de volgende handelingen uitgevoerd
2
3
worden:
-
schakel het toestel uit;
Zie figuur 15:
-
verwijder de schroef achter het deurtje (1);
-
til de mantel iets op (2) en neem de mantel naar voren weg (3).
Luchtkast
Zie figuur 16:
-
verwijder de luchtkast;
-
reinig de luchtkast met een doek en een niet schurend schoonmaakmiddel;
Ventilatorunit en brandercassette (zie fig. 17-19)
-
haal de stekkerverbinding van het gasblok (1) en de ventilator (2) los;
-
draai de koppeling (3) van het gasblok los;
-
vervang de gasblokpakking door een nieuwe;
-
draai de voorste kruiskopschroef (4) van de luchtaanzuigdemper los;
-
draai nu de linker (9) en rechter knevelstang (10) een kwartslag en trek deze naar
voren eruit. Let hierbij op de draairichting (rode controlenokjes);
-
neem nu de complete ventilatorunit met gasblok van de warmtewisselaar naar
voren weg;
-
verwijder de brandercassette uit de ventilatorunit;
-
controleer de brandercassette op slijtage, vervuiling en eventuele breuk. Reinig
de brandercassette met een zachte borstel en een stofzuiger. Vervang bij breuk
altijd de hele brandercassette;
-
vervang de pakking tussen brander en bovenbak en de pakking tussen bovenbak
en wisselaar;
-
controleer de venturi en de gasluchtverdeelplaat op vervuiling en reinig deze,
indien noodzakelijk, met een zachte borstel in combinatie met een stofzuiger. Als
de luchtkast sterk vervuild is met stof, is het aannemelijk dat de ventilatorwaaier
ook vervuild is. Om deze te reinigen moet de ventilator gedemonteerd worden
van de bovenbak en van de venturi. Reinig de waaier met een zachte borstel
en stofzuiger. Vervang daarbij de pakking en let op tijdens het monteren van de
ventilatoronderdelen dat de nieuwe pakking juist gemonteerd wordt.
Warmtewisselaar
-
controleer de warmtewisselaar op vervuiling. Reinig deze, indien nodig, met een zachte
borstel en een stofzuiger. Voorkom dat eventuele vervuiling naar beneden valt.
Het van bovenaf doorspoelen met water van de wisselaar is niet toege-
staan.
Montage geschiedt in omgekeerde volgorde.
Let tijdens montage op het juist positioneren van de knevelstangen. Deze
dienen verticaal te staan.
