Stappen

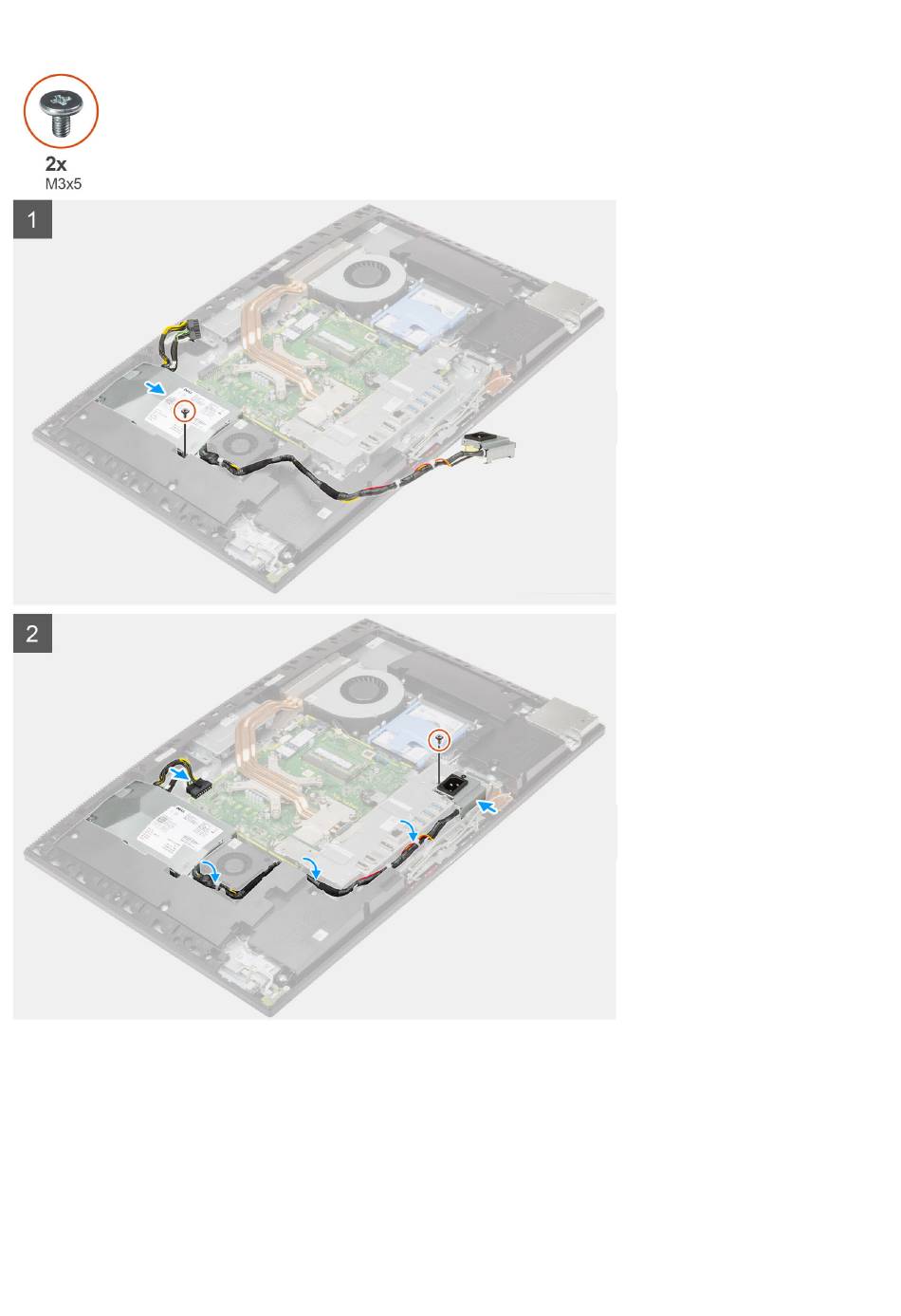

1. Lijn de PSU uit en plaats deze in de slot op de basis van de beeldschermeenheid.
2. Plaats de schroef (M3x5) terug waarmee de PSU aan de basis van de beeldschermeenheid wordt bevestigd.
3. Sluit de voedingskabel aan op de connector van de systeemkaart.
4. Leid de voedingskabel door de routeringsgeleiders op de achterste I/O-beugel en de PSU-ventilator.
5. Lijn het schroefgat op de voedingssocket uit met het schroefgat op de achterste I/O-beugel en plaats deze in de slot op de achterste
I/O-beugel.
6. Plaats de schroef (M3x5) terug waarmee de voedingssocket aan de achterste I/O-beugel wordt bevestigd.
50
Onderdelen verwijderen en plaatsen
