3. Verwijder de camerakabel uit de routeringsgeleiders op de basis van de beeldschermeenheid.
4. Verwijder de twee schroeven (M3x5) waarmee de camera-eenheid aan het middelste frame wordt bevestigd.
5. Schuif de camera-eenheid weg van het middelste frame en verwijder deze.
De camera-eenheid installeren
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens de installatieprocedure uit te voeren.
Over deze taak

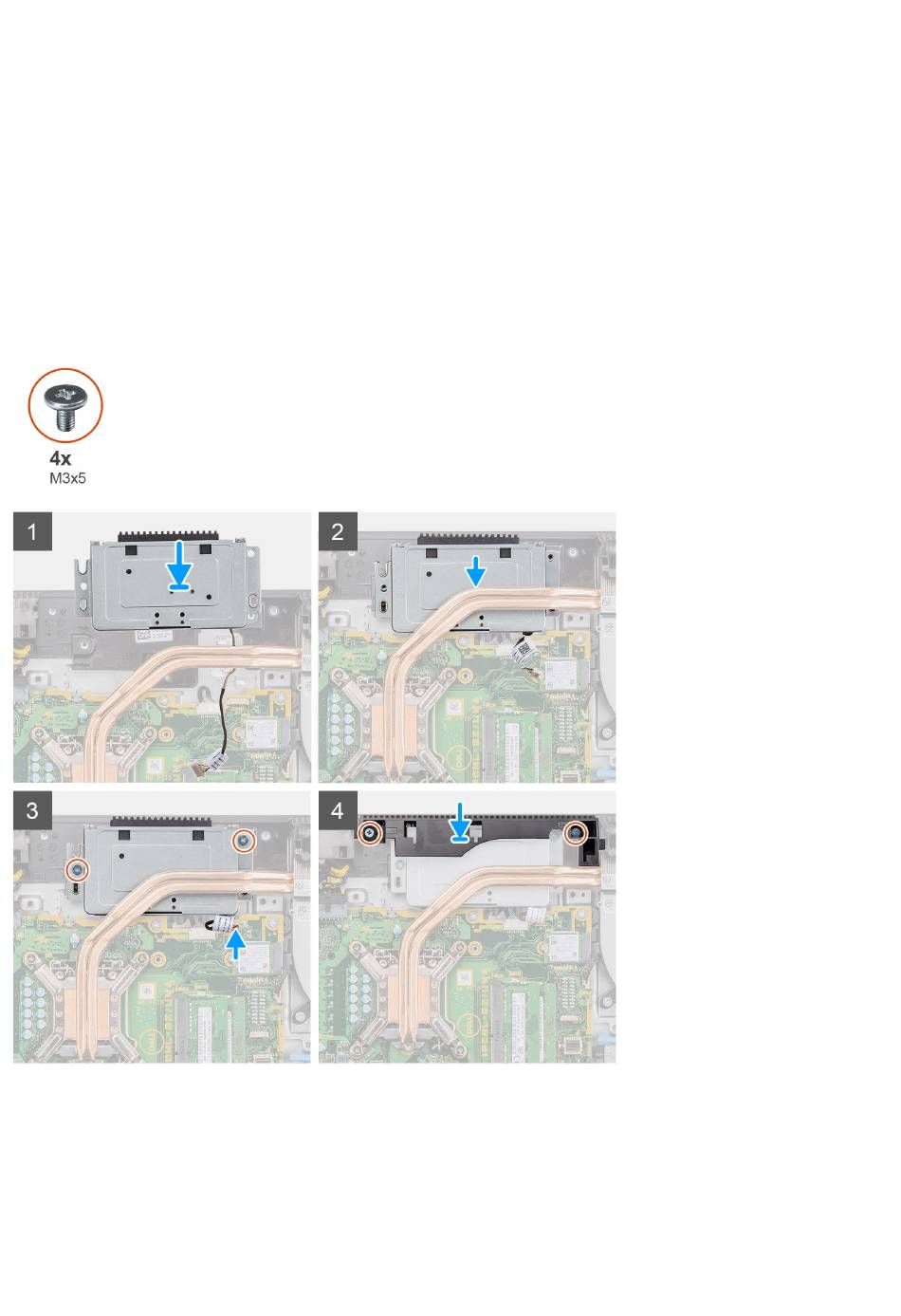

De volgende afbeelding biedt een visuele weergave van de installatieprocedure van de camera-eenheid.
Stappen
1. Schuif de camera-eenheid op het middelste frame en lijn de schroefgaten op de camera-eenheid uit met de schroefgaten op het
middelste frame.
2. Plaats de twee schroeven (M3x5) terug waarmee de camera-eenheid aan het middelste frame wordt bevestigd.
3. Leid de camerakabel door de geleiders op de basis van de beeldschermeenheid.
4. Sluit de camerakabel aan op de systeemkaart.
