Aan/uit-knop en vingerafdruklezer
De aan/uit-knopkaart verwijderen
Vereisten
1. Volg de procedure in
Voordat u in de computer gaat
2. Verwijder de standaard.
3. Verwijder de
kabelafdekplaat
4. Verwijder het achterpaneel.
5. Verwijder de
afdekplaat van de systeemkaart.
6. Verwijder de onderplaat.
7. Verwijder de
achterste
8. Verwijder de luidsprekers.
Over deze taak

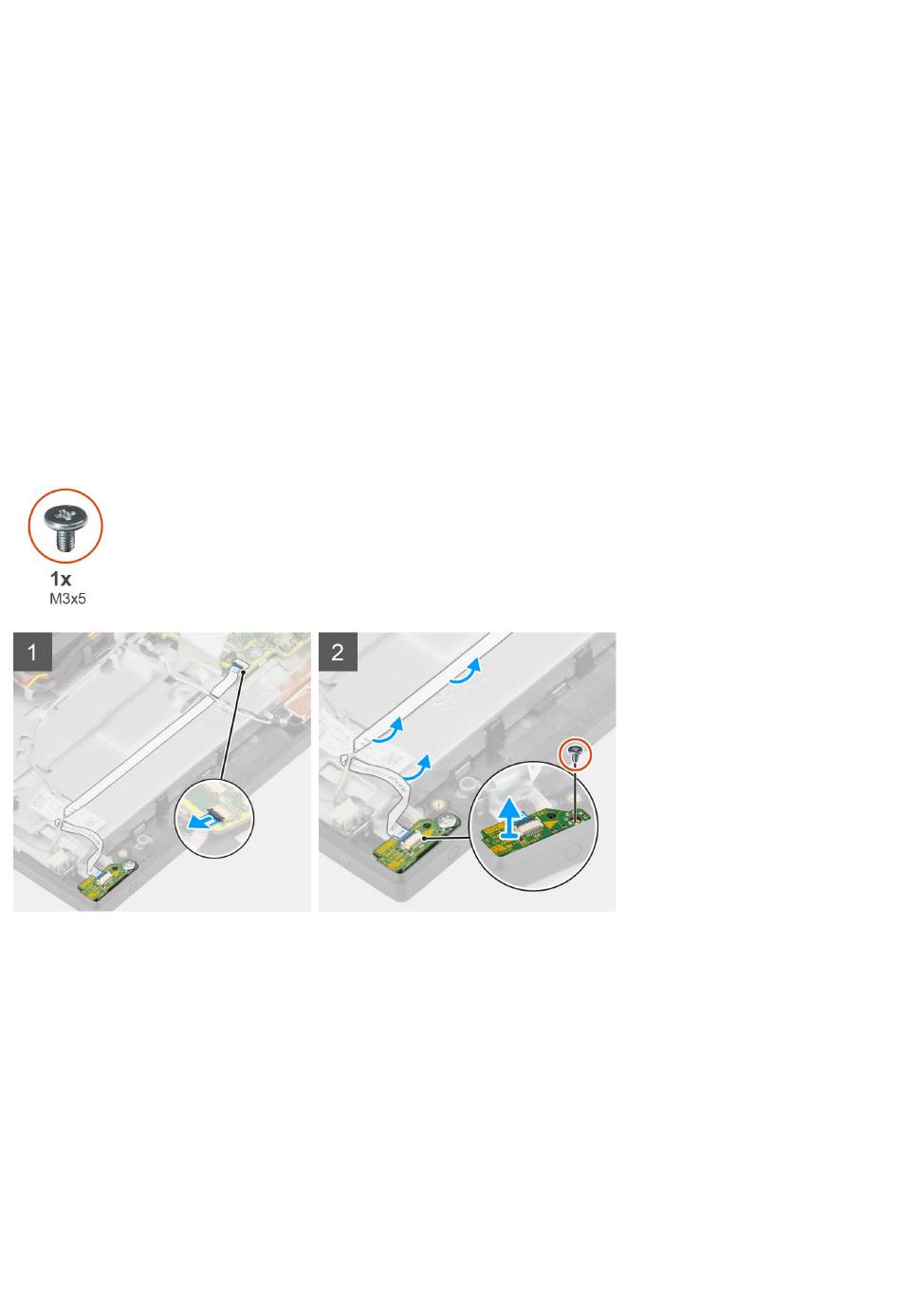

De volgende afbeelding biedt een visuele weergave van de verwijderingsprocedure van de aan/uit-knopkaart.
Stappen
1. Open de vergrendeling en koppel de kabel van de aan/uit-knopkaart los van de connector op de systeemkaart.
2. Verwijder de kabel van de aan/uit-knopkaart uit de basis van de beeldschermeenheid en schuif de kabel vervolgens weg van de
aan/uit-knopkaart van onder de antennekabels.
3. Verwijder de schroef (M3x5) waarmee de aan/uit-knopkaart aan het middelste frame wordt bevestigd.
4. Til de aan/uit-knopkaart samen met de bijbehorende kabel weg van het middelste frame.
De aan/uit-knopkaart plaatsen
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens de installatieprocedure uit te voeren.
(optioneel).
I/O-beugel.
werken.
Onderdelen verwijderen en plaatsen
71
