10 | Installatie (alleen voor de installateur)
3
Installatie (alleen voor de installateur)
Zie de planningdocumentatie of de aanbesteding
voor het gedetailleerde installatieschema van de
montage van de hydraulische componenten en de
bijbehorende besturingselementen.
Gevaar: Gevaar voor stroomschok!
B Voor montage van de toebehoren:
onderbreek de stroomverzorging
(230 VAC) naar het verwarmings-
toestel en andere Busdeelnemers.
3.1

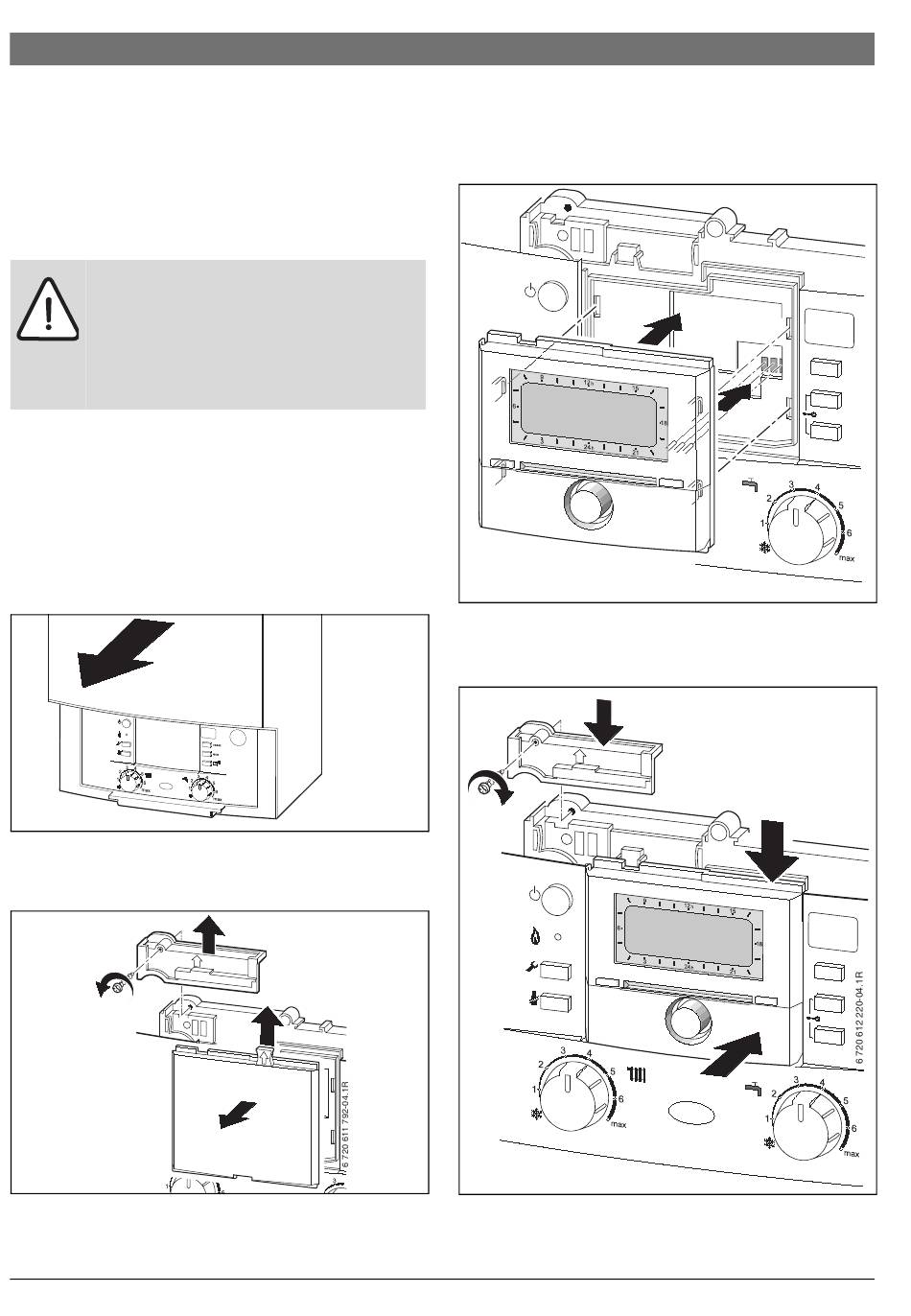

Montage
3.1.1
Montage in verwarmingstoestel
B Zie de installatiehandleiding van het verwar-
mingstoestel voor een gedetailleerde beschrij-
ving van de onderdelen van het toestel.
B Verwijder de mantel.
Afb. 4
B Verwijder de afdekking en het blinde deksel.
1.
Afb. 5
6 720 647 657 (2011/04)
6 720 611 792-03.1R
2.
3.
4.
Zet het bovenstuk in de geleidingen.
B
Afb. 6
B Klik het bovenstuk vast en monteer de afdekking.
3.
4.
Afb. 7
nl
6 720 612 220-03.1R
2.
1.
