Basiscomponenten
DMU25795
NOTA:
* Kan eventueel lichtjes verschillen van de afbeelding; kan ook niet als standaard uitrusting
op alle modellen voorzien zijn.
50G, 60F, 70B
11
10
9
8
7
6

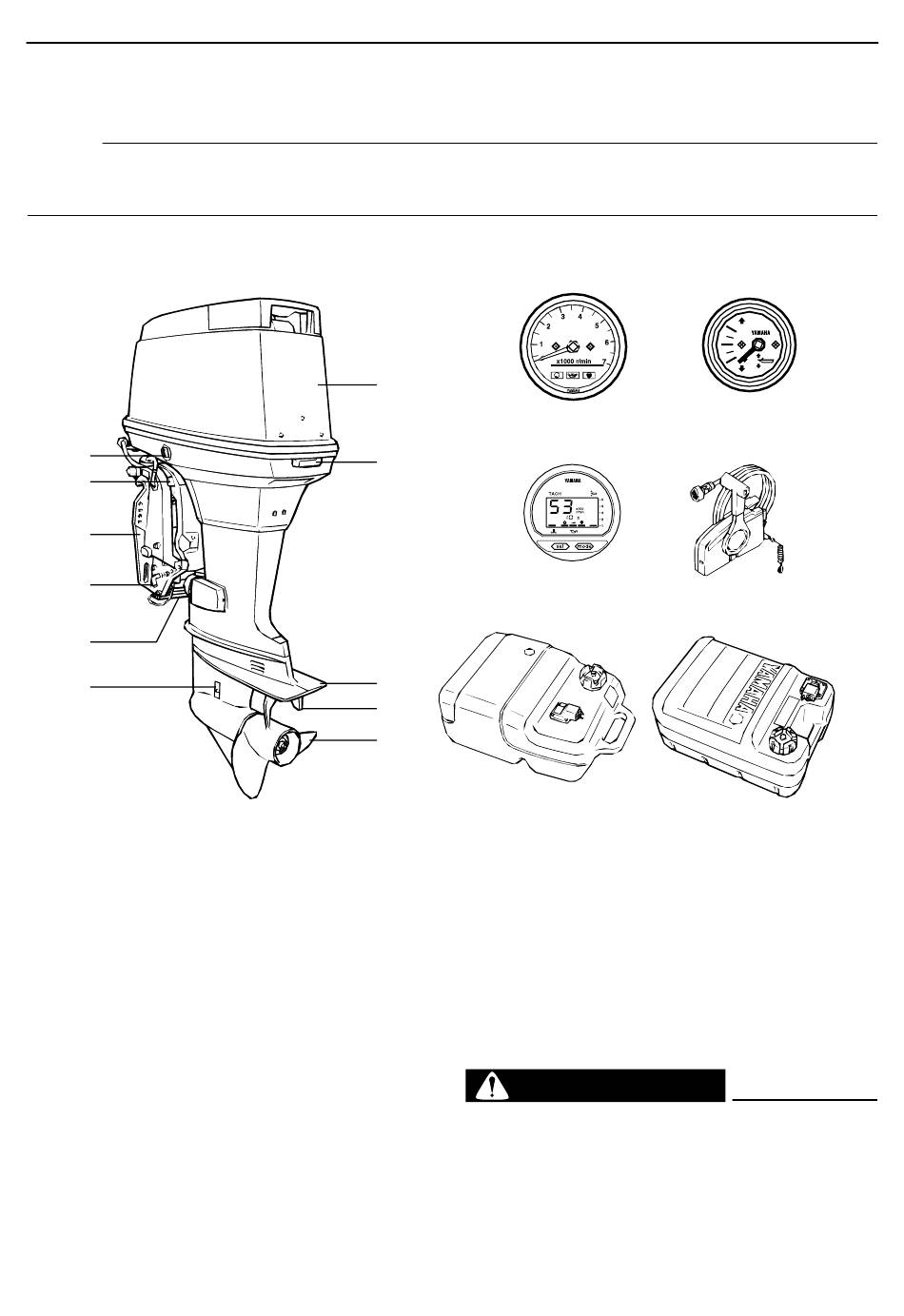

1. Motorkap
2. Motorkapvergrendelingshendel
3. Anti-cavitatieplaat
4. Trimtap (anode)
5. Propeller
6. Koelwaterinlaat
7. Anode
8. Trimstang
9. Klembeugel
10. Kantelsteunhendel
11. Trim- en kantelbekrachtigingsschakelaar*
12. Toerenteller*
13. Trimmeter*
14. Digitale toerenteller*
6
Hoofdcomponenten
1
2
16
3
4
5
15. Afstandsbedieningskast (voor opzij gemon-
teerd type)*
16. Brandstoftank*
DMU25802
Brandstoftank
Als uw model uitgerust is met een draagbare
brandstoftank, heeft die de volgende functie.
DWM00020
De brandstoftank die bij de motor wordt
bijgeleverd, is het brandstofreservoir van
de motor en mag niet worden gebruikt als
een container om brandstof in op te
12
14
16
WAARSCHUWING
13
15
ZMU04555
