9.4.1
Accuspanning
Weergeven:
9.4.2
Campster - 12/20-0 - PSL-MJ21-00NL
9.4
Bedieningspaneel LT 104
1
6
5

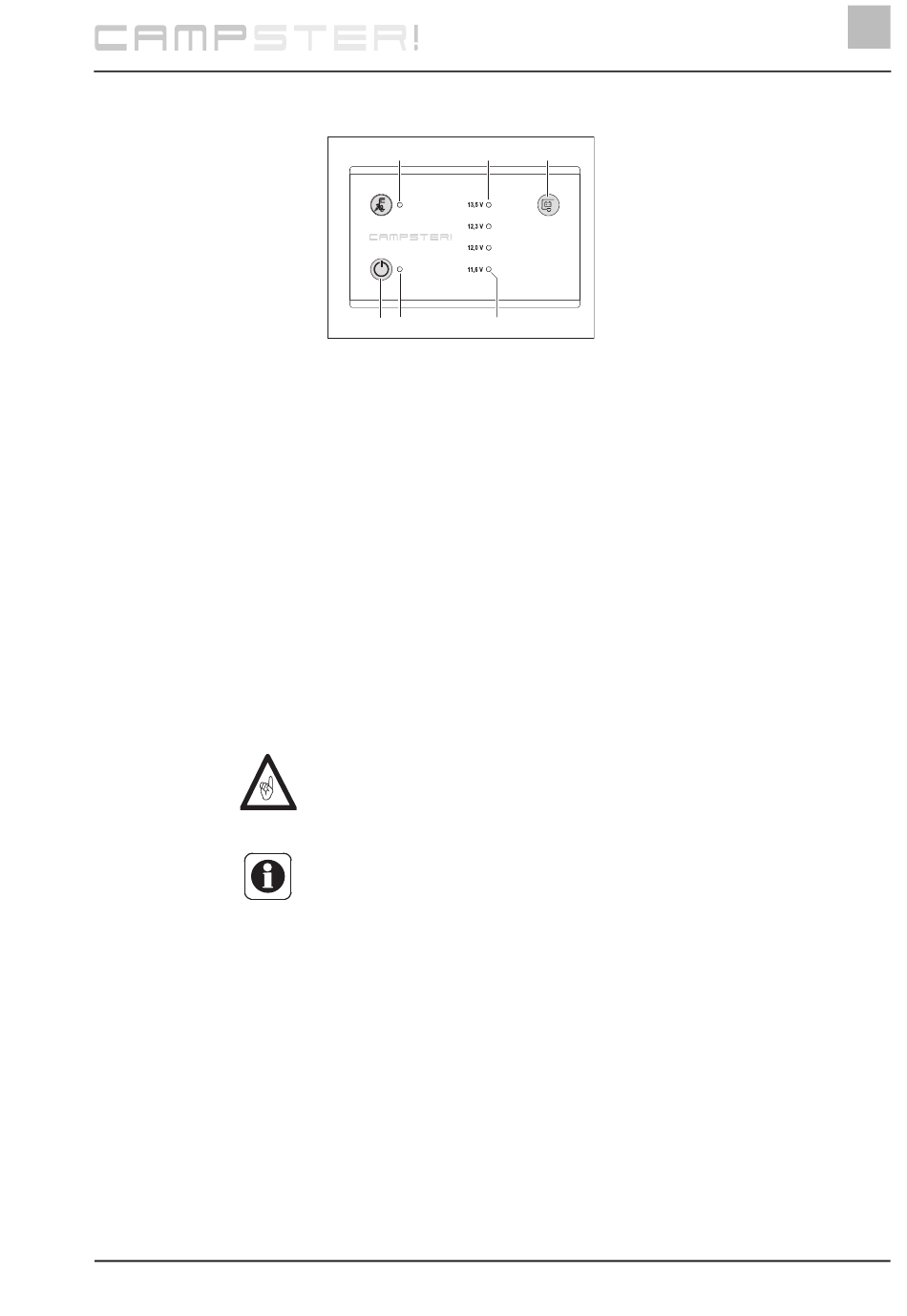

Afb. 74
Bedieningspaneel LT 104
Accuspanning opvragen
Met de sensortoets (Afb. 74,3) kan de accuspanning van de woonruimteaccu
worden weergegeven.
De controle-LED's (Afb. 74,2) geven de accuspanning aan.
Rode waarschuwings-LED (Afb. 74,4) brandt: accuspanning boven 11,6 V
Rode en gele LED branden: accuspanning boven 12,0 V
Rode, gele en onderste groene LED branden: accuspanning boven 12,3 V
Alle LED's branden: accuspanning boven 13,5 V
Accu-alarm voor de woonruimteaccu
De rode waarschuwings-LED (Afb. 74,4) brandt zodra de spanning van de
woonruimteaccu nog slechts 11 V bedraagt (meting tijdens bedrijf) en
daarmee diepontlading dreigt.
Schakel bij een accu-alarm verbruikers uit en laad de woonruimteaccu op,
door te rijden of door aan te sluiten op een 230 V-voeding
Diepontlading leidt tot beschadiging van de accu.
Wanneer de accuspanning onder 10,5 V zakt, schakelt de accubewaking
in het elektroblok alle 12 V-verbruikers uit.
Elektrische installatie
1 230 V-controlelamp; brandt bij
2
3
aangesloten netvoeding (geel)
2 Controle-LED's (groen-groen-geel-
rood); weergave van de
accuspanning in vier stappen met
spanningsaanduiding en
waarschuwing voor diepontlading
3 Opvragen accuspanning
woonruimteaccu
4 Waarschuwings-LED diepontlading
5 12 V-controlelamp (groen) bij
ingeschakeld systeem
4
6 Hoofdschakelaar 12 V AAN/UIT
9
