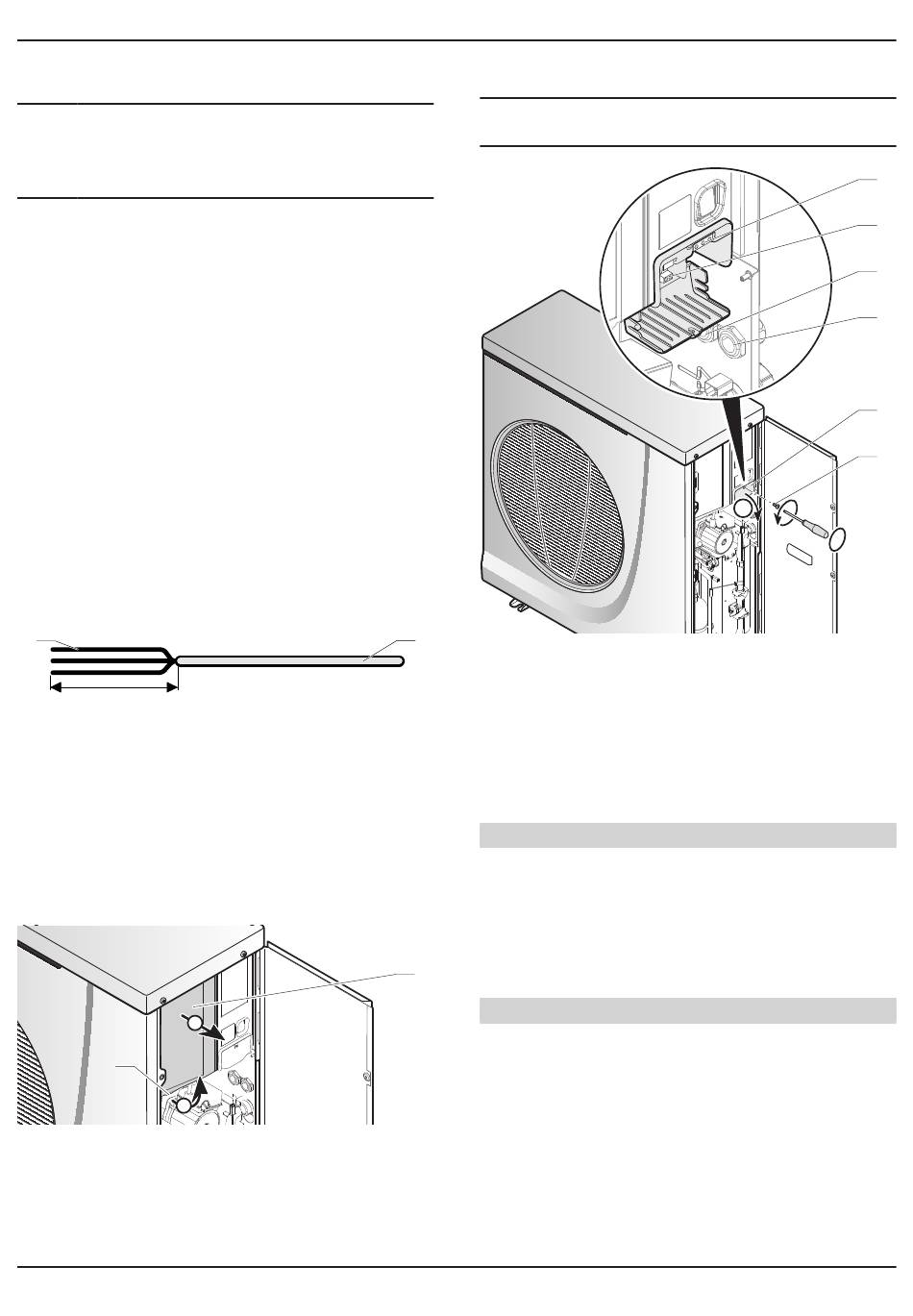

INSTALLATIE
10 Elektrische aansluitingen
Onjuiste installatie kan leiden tot een elektrische
e
schok of beschadiging van het toestel. De
elektrische aansluiting van het toestel mag
uitsluitend worden uitgevoerd door een erkend
installateur.
De buitenste bekabeling moet verbonden zijn met de aarding
conform de geldende normen.
De fabrikant weigert elke verantwoordelijkheid voor schade aan
personen of andere als gevolg van onjuiste aarding van het
toestel, inclusief het niet naleven van huidige normen.
De aansluitingskabels tussen de elektonica en de warmtepomp
moeten:
- aangepast zijn voor een vaste installatie.
- weerbestendig zijn.
- voorzien zijn van kabels met een doorsnede die aangepast is
aan het vermogen van het toestel
• Sluit de warmtepomp aan op de elektonica via een
afzonderlijk beveiligingssysteem (differentieelschakelaar
van 20A met een scheiding van ten minste 3 mm tussen elk
contact).
Een extra beveiliging kan noodzakelijk zijn tijdens de installatie
voor een overspanningscategorie II.
10.1
Elektronica
1
20 mm max.
Legende
1
Elektriciteitskabel
2
Omhulsel
Wanneer u elektriciteitskabels aansluit op een connector van de
elektronica:
• Bewaar een afstand van maximum 20 mm tussen de
connector en het ontblote omhulsel (2).
10.2
Toegang tot de hoofdprint
1
A
Legende
1
Handgreep
2
Kast
• Verwijder de kast (2) door deze naar u toe te trekken met
behulp van de handgreep (1).
- 14 -
B
10.3
Bekabeling
e
Steek de kabel Ebus 24V en de voedingskabel
230V in een afzonderlijke doorvoer.
2
Legende
1
Aansluitklem van de voeding 230V
2
Aansluitklem Ebus
3
Kabeldoorvoer voor Ebus-kabel
4
Kabeldoorvoer voor voedingskabel 230V
5
Toegangsluik tot elektrische aansluitingen
6
Schroef van het toegangsluik
• Verwijder de schroef (6) van het toegangsluik (5).
• Open het toegangsluik (5).
• Sluit een kabel van 2 x 0,75 mm² aan op de Ebus-klem (2)
van het toestel.
• Steek de kabel in de kabeldoorvoer (3).
• Sluit de Ebus-kabel aan op de regelaar van het systeem.
2
• Draai de wartel vast.
• Sluit een kabel van 3 x 2,5 mm² aan op de voedingsklem
230V (1) van het toestel.
• Steek de kabel in de kabeldoorvoer (4).
• Sluit de voedingskabel van het toestel aan op de elektronica
van de installatie : enkelfase net 230 V + nul + aarding.
• Sluit het toegangsluik aan het einde van de elektrische
aansluitingen met de schroef (6).
• Draai de wartel vast.
B
Ebus-aansluiting
Aansluiting 230V
0020111743_01 - 12/10 - AWB
1
2
3
4
5
6
A
