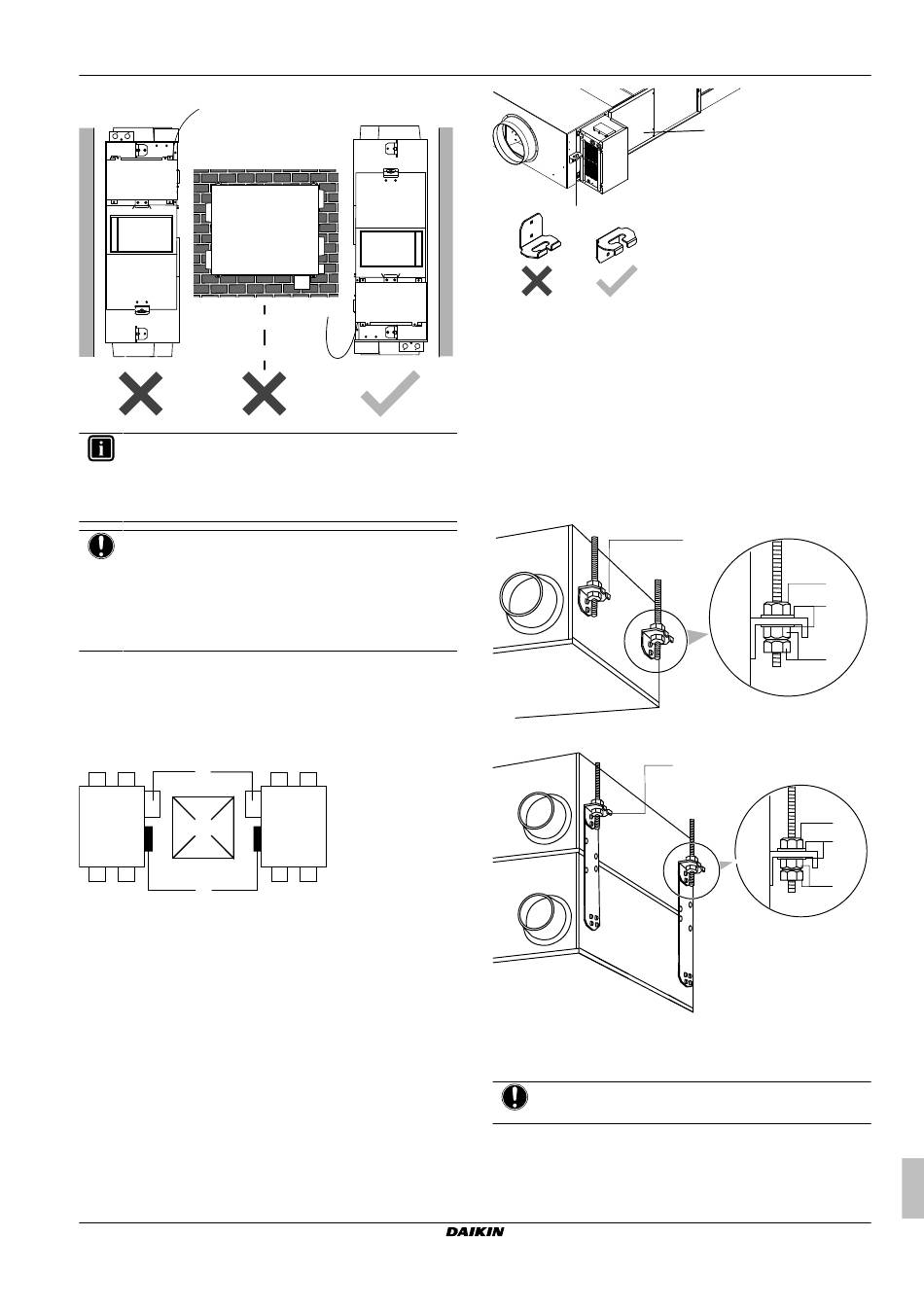

Verticale installatie
INFORMATIE
Bij een verticale installatie van de unit MOET de
installateur een steun onder de unit voorzien om het
gewicht van de unit te verdelen over de steun en de
montagebouten in de muur.
OPMERKING
Wanneer
de
ventilatie-unit
verticaal is geïnstalleerd in een omgeving met lage
buitentemperatuur, dan kan er dauw of ijs worden
gevormd.
Wanneer
verwachten zijn, moet u de gepaste maatregelen nemen,
bijv. een elektrische verwarming installeren.
Installatietips
▪ Wanneer u de unit ondersteboven installeert, kan de inspectie-
opening worden gedeeld, waardoor er minder onderhoudsruimte
vereist is. Wanneer bijvoorbeeld 2 units dicht bij elkaar zijn
geïnstalleerd, volstaat 1 inspectie-opening voor onderhoud of
vervangen van filters, warmtewisselaarelementen,...
a
c
b
a
Besturingskast
b
Servicedeksel
c
Inspectie-opening
▪ Vergeet niet dat de plafondhaken 180° MOETEN worden gedraaid
wanneer
de
ventilatie-unit
ondersteboven wordt geïnstalleerd (zie de afbeelding).
VAM350~2000J*VEB*
Ventilatie-unit met warmteterugwinning
4P664011-1B – 2024.01
met
warmteterugwinning
dergelijke
omstandigheden
met
warmteterugwinning
a
a
Plafondhaak
b
Servicedeksel
11.4
Ankerbouten installeren
Vereiste: Verwijder alvorens de ankerbouten te installeren vreemde
voorwerpen, zoals plastic of papier, uit de binnenkant van de
ventilatorbehuizing.
1 Installeer de ankerbouten (M10 tot M12).
2 Breng de metalen ophangbeugels over de ankerbouten.
3 Maak de ankerbouten vast met sluitring en moer.
Voor model 350~1000
te
Voor model 1500+2000
a
Plafondhaak
b
Moer
c
Vulring
d
Dubbele moer
OPMERKING
Hang de unit ALTIJD op aan de ophangbeugels.
11.5
Kanaalverbindingen
Sluit de kanalen NIET als volgt aan:
11 Installatie van de unit
b
a
b
c
d
a
Montagehandleiding en gebruiksaanwijzing
b
c
d
11
