Engels
An EKVDX unit and its
corresponding VAM-J* unit
should be connected to a
common power supply. Refer to
the installation manual of the
EKVDX unit for further details.
Transmission wiring
Ext. output - error state
Ext. output - R32 alarm
Caution when performing service
inside the el. compo. box
Caution for ELECTRIC SHOCK
Do not open the el. compo. box
cover for 10 minutes after the
power supply is turned off.
After opening the el. compo. box,
measure (on A1P~A5P) the
points shown at the right with a
tester and confirm that the
voltage of the capacitor in the
main circuit is less than DC50V.
Measuring points for voltage
Printed circuit board
VAM350~2000J*VEB*
Ventilatie-unit met warmteterugwinning
4P664011-1B – 2024.01
Vertaling
Een EKVDX-unit en de
overeenkomstige VAM-J*-unit
moeten worden aangesloten op
een gemeenschappelijke
voeding. Raadpleeg de
montagehandleiding van de
EKVDX-unit voor meer
informatie.
Transmissiebedrading
Externe uitgang - storing
Externe uitgang – R32-alarm
Let op bij servicewerkzaamheden
binnenin de elektrische
componentenkast.
Let op voor ELEKTRISCHE
SCHOKKEN
Open het deksel van de
elektrische componentenkast pas
10 minuten na het uitschakelen
van de voeding.
Meet na het openen van de
elektrische componentenkast
(aan A1P~A5P) de punten op de
afbeelding rechts met een tester
en controleer of de spanning van
de condensator in het
hoofdcircuit minder dan 50 V DC
bedraagt.
Meetpunten voor spanning
Printplaat

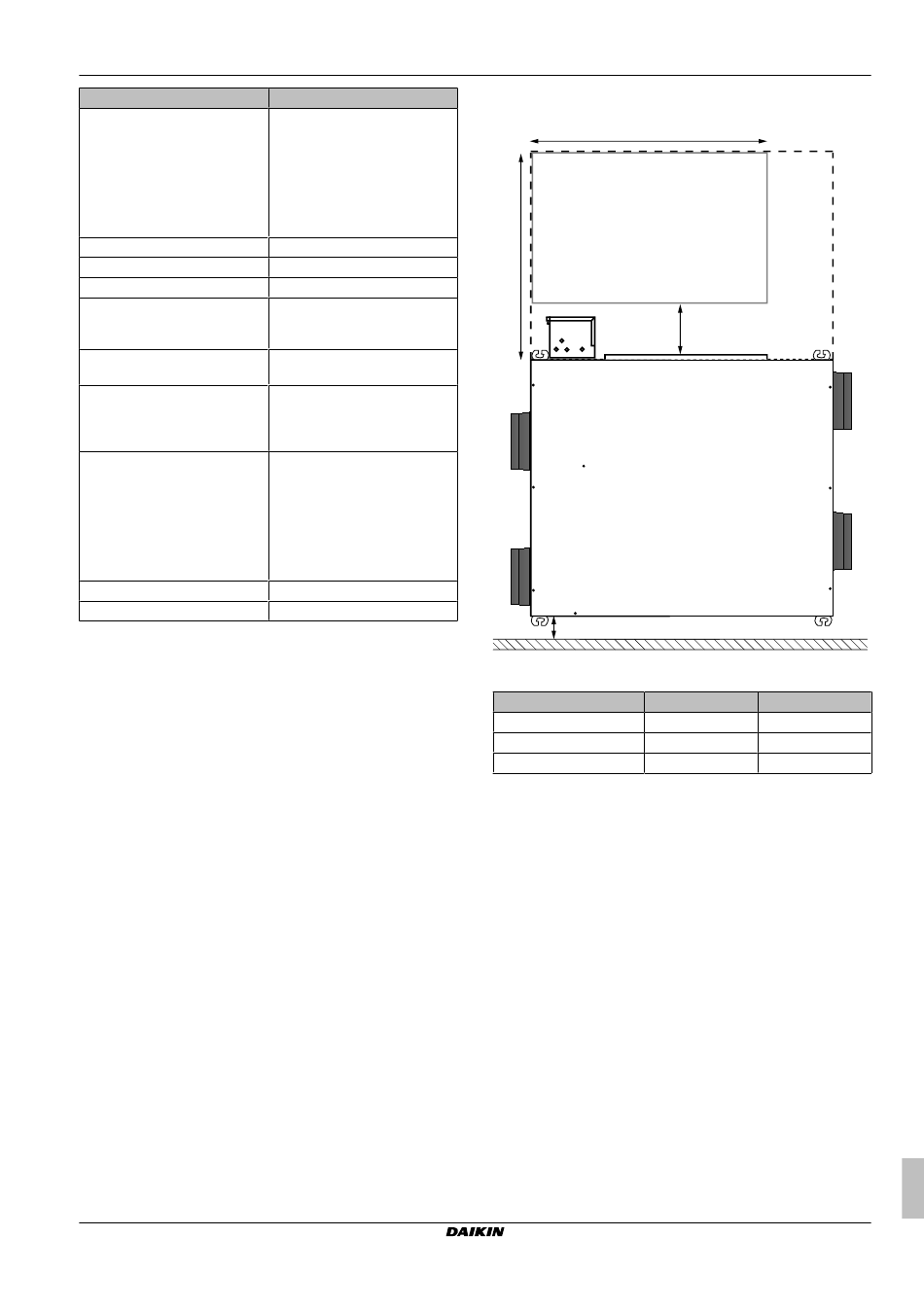

17 Technische gegevens
17.2
Serviceruimte
A
a
B
>50
a
Serviceruimte
Modellen
VAM350+500
VAM650
VAM800~2000
Montagehandleiding en gebruiksaanwijzing
150-250
(mm)
A
B
900 mm
675 mm
1100 mm
700 mm
1100 mm
850 mm
27
