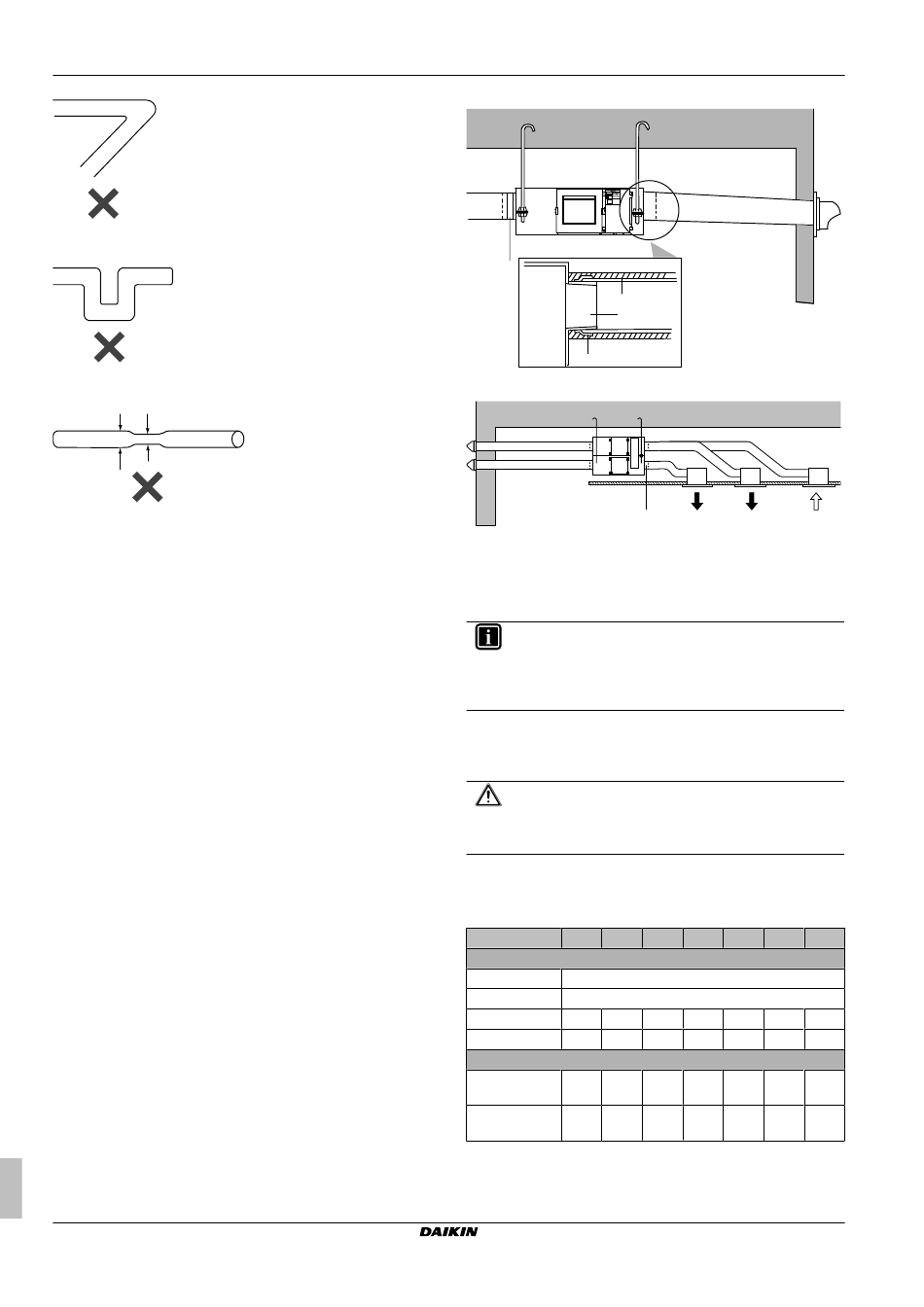

12 Elektrische installatie
Korte bocht. Buig het kanaal NIET meer dan 90°.
Meerdere bochten
Kleinere diameter. Verklein de diameter van het kanaal NIET.
▪ De minimale buigstraal voor flexibele kanalen is als volgt:
(Økanaal/2)×1,5
▪ Om luchtlekken te voorkomen, draai aluminiumtape rond het deel
waar de kanaalflenzen en de kanalen zijn aangesloten.
▪ Installeer de opening van de toevoerlucht zo ver mogelijk van de
opening van de kamerlucht.
▪ Gebruik kanalen met een diameter die past bij het model van de
unit. Zie het databook.
▪ Laat de twee buitenkanalen naar buiten toe aflopen (minimum
1:50) om te voorkomen dat er regenwater in terechtkomt. Voorzie
ook isolatie voor beide kanalen om de vorming van dauw te
voorkomen. (Isolatiemateriaal: 25 mm dikke glaswol)
▪ Voorzie ventilatie in het plafond als de temperatuur en de
vochtigheid erin altijd hoog zijn.
▪ Zorg voor een elektrische isolatie van het kanaal en de muur
wanneer een metalen kanaal door het metalen raster en het
draadraster of de metalen rand van een houten muur moet
worden gevoerd.
▪ Installeer de kanalen zodanig dat de wind er NIET in kan blazen.
▪ Alle 4 kanalen MOETEN ≥1,5 m lang zijn (uitzondering: VAM in
combinatie
met
optionele
montagehandleiding en gebruiksaanwijzing).
Montagehandleiding en gebruiksaanwijzing
12
EKVDX,
zie
EKVDX
Model 350~1000
Name Plate
a
b
c
a
Model 1500+2000
d
a
Aluminiumtape (lokaal te voorzien)
b
Isolatiemateriaal (lokaal te voorzien)
c
Kanaalflens (accessoires)
d
Helling minimum 1:50
e
Toevoerlucht
f
Kamertemperatuur
INFORMATIE
Voor
meer
informatie
combinatie met een EKVDX-module, zie de uitgebreide
handleiding voor de installateur en de gebruiker van de
EKVDX-unit.
12
Elektrische installatie
VOORZICHTIG
Zie
"2
Specifieke
installateur" [ 4 3] om te controleren of deze installatie aan
alle veiligheidsvoorschriften voldoet.
12.1
Elektrische specificaties
componenten
Model
350
500
Voeding
Spanning
Frequentie
MCA (A)
1,56
2,08
MFA (A)
6
6
Ventilatormotor
P (kW)
0,08×
0,08×
2
2
FLA (A)
0,62×
0,83×
2
2
MCA
Minimale belastbaarheid circuit
MFA
Maximale zekeringsstroom
P
Nominale belasting motor
FLA
Vollastbelastbaarheid
d
c
e
e
f
over
kanaalaansluitingen
veiligheidsinstructies
voor
650
800
1000 1500 2000
220~240 V ± 10%.
50/60 Hz
2,80
4,39
4,90
8,78
9,80
6
6
6
16
0,106
0,21×
0,21×
0,21×
0,21×
×2
2
2
4
1,12×
1,76×
1,96×
1,76×
1,96×
2
2
2
4
VAM350~2000J*VEB*
Ventilatie-unit met warmteterugwinning
4P664011-1B – 2024.01
in
de
16
4
4
