Over deze taak

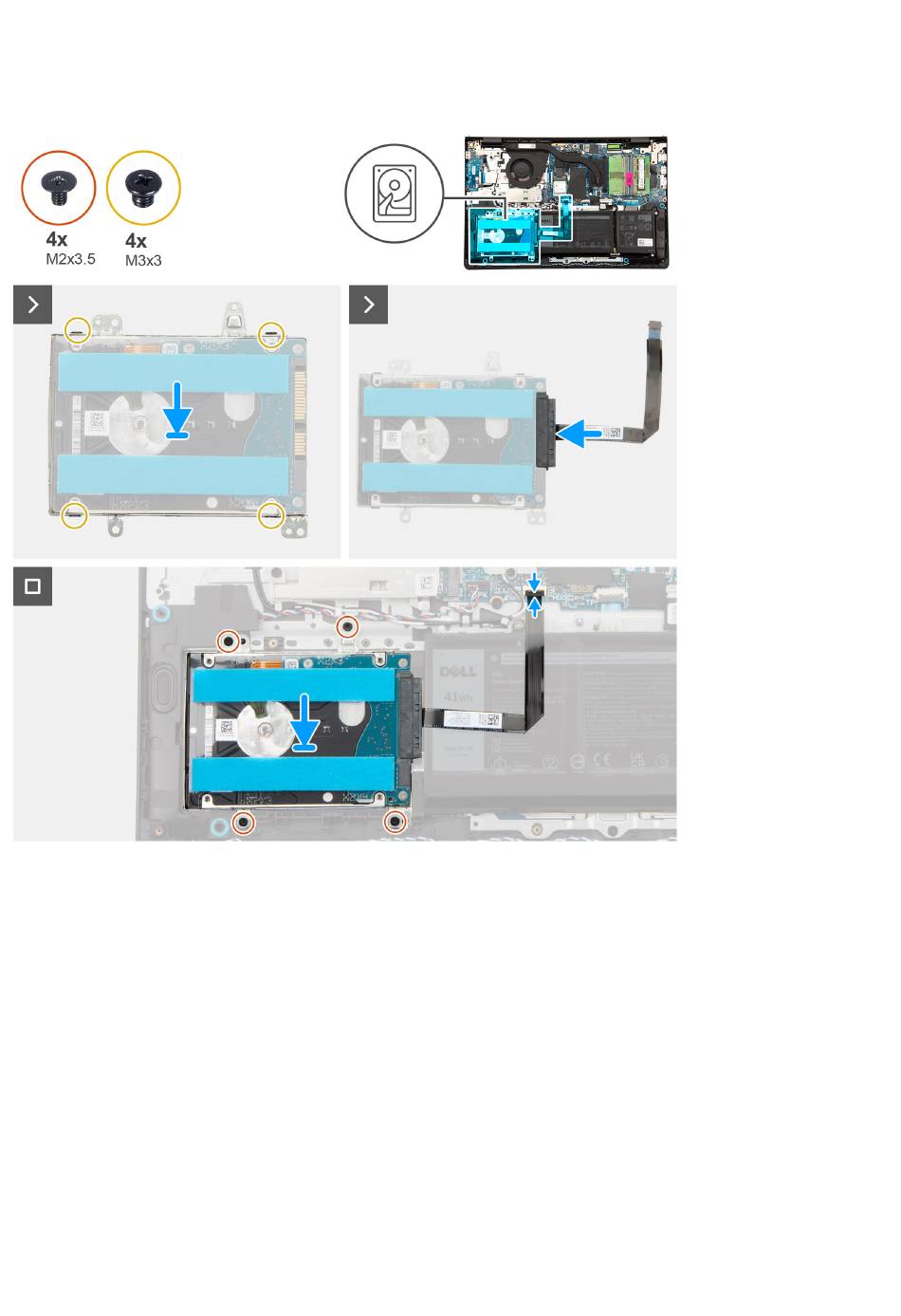

De volgende afbeeldingen geven de locatie van de 2,5 inch harde schijf aan en bieden een visuele weergave van de plaatsingsprocedure.
Stappen
1. Lijn de harde schijf uit en schuif deze in de harde-schijfbeugel.
2. Lijn de schroefgaten in de bracket van de harde schijf uit met de schroefgaten in de harde schijf.
3. Plaats de vier schroeven (M3x3) terug waarmee de harde schijf aan de beugel van de harde schijf wordt bevestigd.
4. Koppel de interposer met de flexibele platte kabel op de connector op de harde schijf.
5. Lijn de harde schijf met de interposer en de flexibele platte kabel uit in de gleuf en plaats deze op de palmsteun- en
toetsenbordeenheid.
6. Lijn de schroefgaten van de harde schijf uit met de schroefgaten op de palmsteun- en toetsenbordeenheid.
7. Plaats de vier schroeven (M2x3) terug die de harde-schijfeenheid aan de palmsteun- en toetsenbordeenheid bevestigen.
8. Sluit de flexibele platte kabel van de harde schijf aan op de connector op de systeemkaart en sluit de vergrendeling.
Vervolgstappen
1. Installeer de onderplaat.
2. Volg de procedure in
Nadat u in de computer hebt
gewerkt.
CRU's (door de klant zelf te vervangen onderdelen) verwijderen en installeren
51
