Dell P112F010 Gebruikershandleiding pagina 75
Met usb type-c
Inhoudsopgave
Over deze taak
OPMERKING:
Zorg ervoor dat de touchpad is uitgelijnd met de geleiders op de polssteun- en toetsenbordeenheid en dat de speling
aan beide zijden van de touchpad gelijk is.

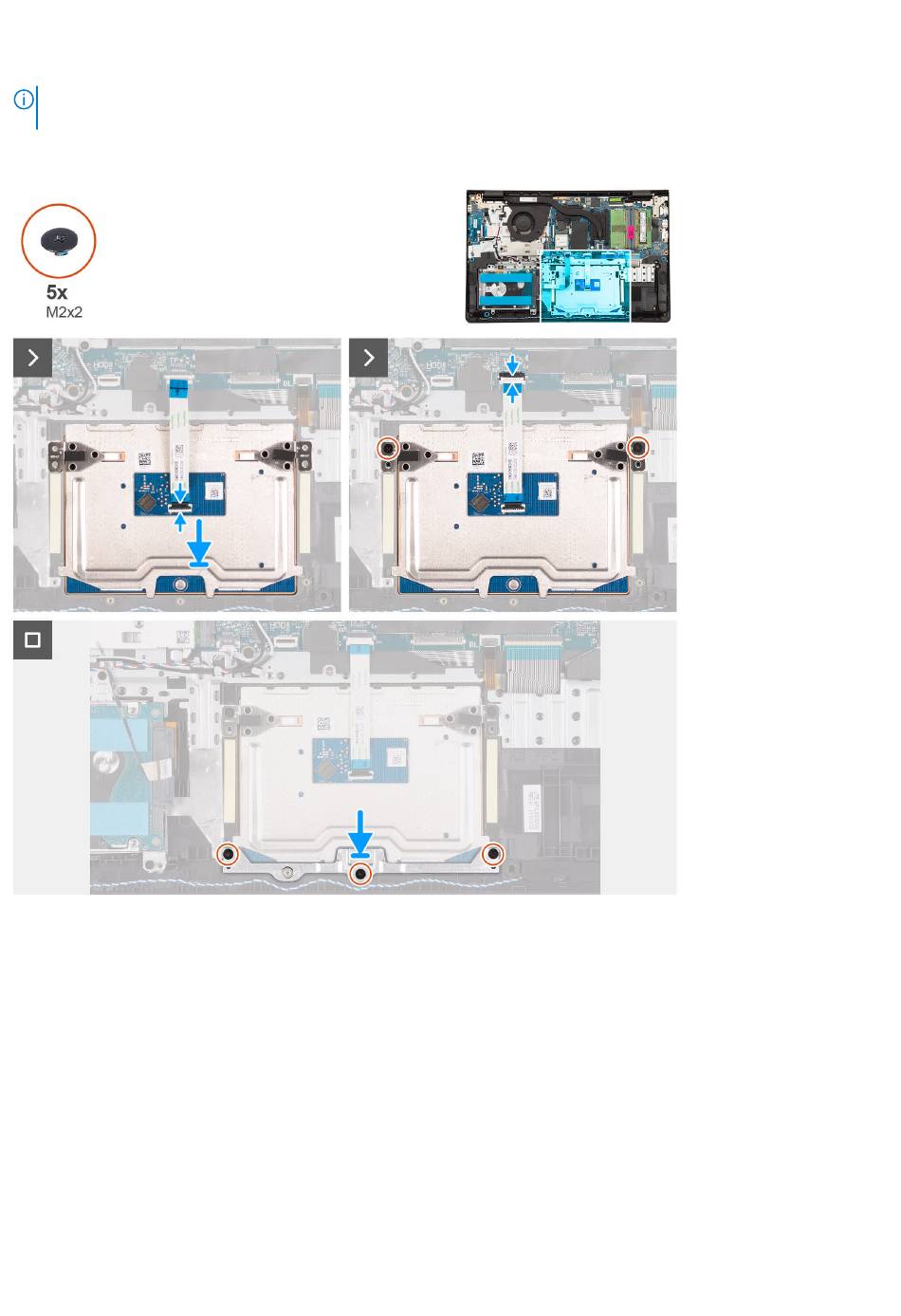

De volgende afbeeldingen geven de locatie van het touchpad aan en bieden een visuele weergave van de installatieprocedure.
Stappen
1. Sluit de touchpad-FFC aan op de connector op de systeemkaart en sluit de vergrendeling.
2. Lijn het touchpad uit met de palmsteun- en toetsenbordeenheid en plaats het samen met de touchpad-FFC in de slot op de
palmsteun- en toetsenbordeenheid.
3. Plaats de twee schroeven (M2x2) terug waarmee de touchpad aan de palmsteun- en toetsenbordeenheid wordt bevestigd.
4. Plaats de beugel van de touchpad in de slot op de palmsteun- en toetsenbordeenheid.
5. Lijn de schroefgaten op de touchpadbeugel uit met de schroefgaten op de palmsteun- en toetsenbordeenheid.
6. Plaats de drie schroeven (M2x2) terug die de touchpadbeugel aan de palmsteun- en toetsenbordeenheid bevestigen.
7. Sluit de touchpad-FFC aan op de connector op de systeemkaart en sluit de vergrendeling.
Vervolgstappen
1. Installeer de
3-cels batterij
2. Installeer de onderplaat.
3. Volg de procedure in
Nadat u in de computer hebt
of de
4-cels
batterij, afhankelijk van welke van toepassing is.
gewerkt.
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
75
