Als de poelies op één lijn staan, gaat u
verder met de installatie.
•
Gebruik de spanpoelie niet om de uitlijning
te controleren.
Belangrijk:
De riem kan het voortijdig
begeven als de poelies niet goed zijn
uitgelijnd.

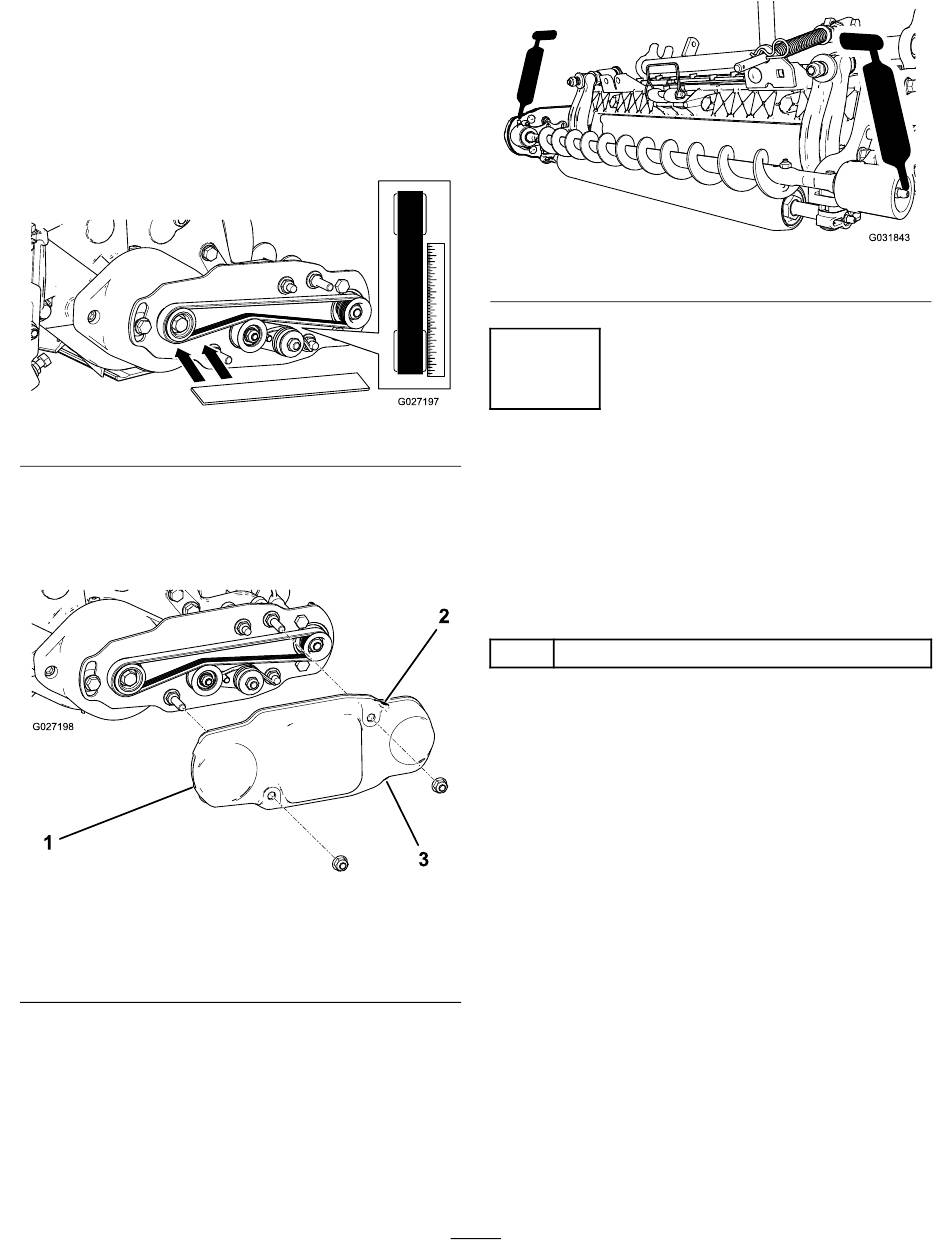

Figuur 18
2.
Schuif de riemkap over de montagebouten en
bevestig deze met 2 flensmoeren
Belangrijk:
Draai de moeren niet te vast om
schade aan de klep te voorkomen.
Figuur 19
1. Riemkap
2. Stelschroef gemonteerd
3. Stelschroef verwijderd
3.
Smeer de smeernippels op de beide
lagerbehuizingen van de rolborstels met nr. 2
vet op basis van lithium
eventueel overtollig vet weg, met name rond de
afdichtingen.
g027197
(Figuur
19).
g027198
(Figuur
20). Veeg
3
De borstel voor hoge
maaihoogte monteren
(optioneel)
(Optioneel)
Benodigde onderdelen voor deze stap:
—
Borstel voor hoge maaihoogte (optioneel)
Procedure
Monteer de borstel voor hoge maaihoogte (wordt
afzonderlijk verkocht) als de maaihoogte 2,5 cm
of meer bedraagt (5 of meer afstandsstukken
gemonteerd onder de zijplaat).
1.
Als er een rolborstel op het maaidek is
gemonteerd, verwijdert u de 2 bouten, ringen
en moeren waarmee de lagerbehuizing van de
niet-aangedreven rolborstel is bevestigd aan de
montagebeugel van de lagerbehuizing
21
en
Figuur
22).
9
Figuur 20
g031843
(Figuur
