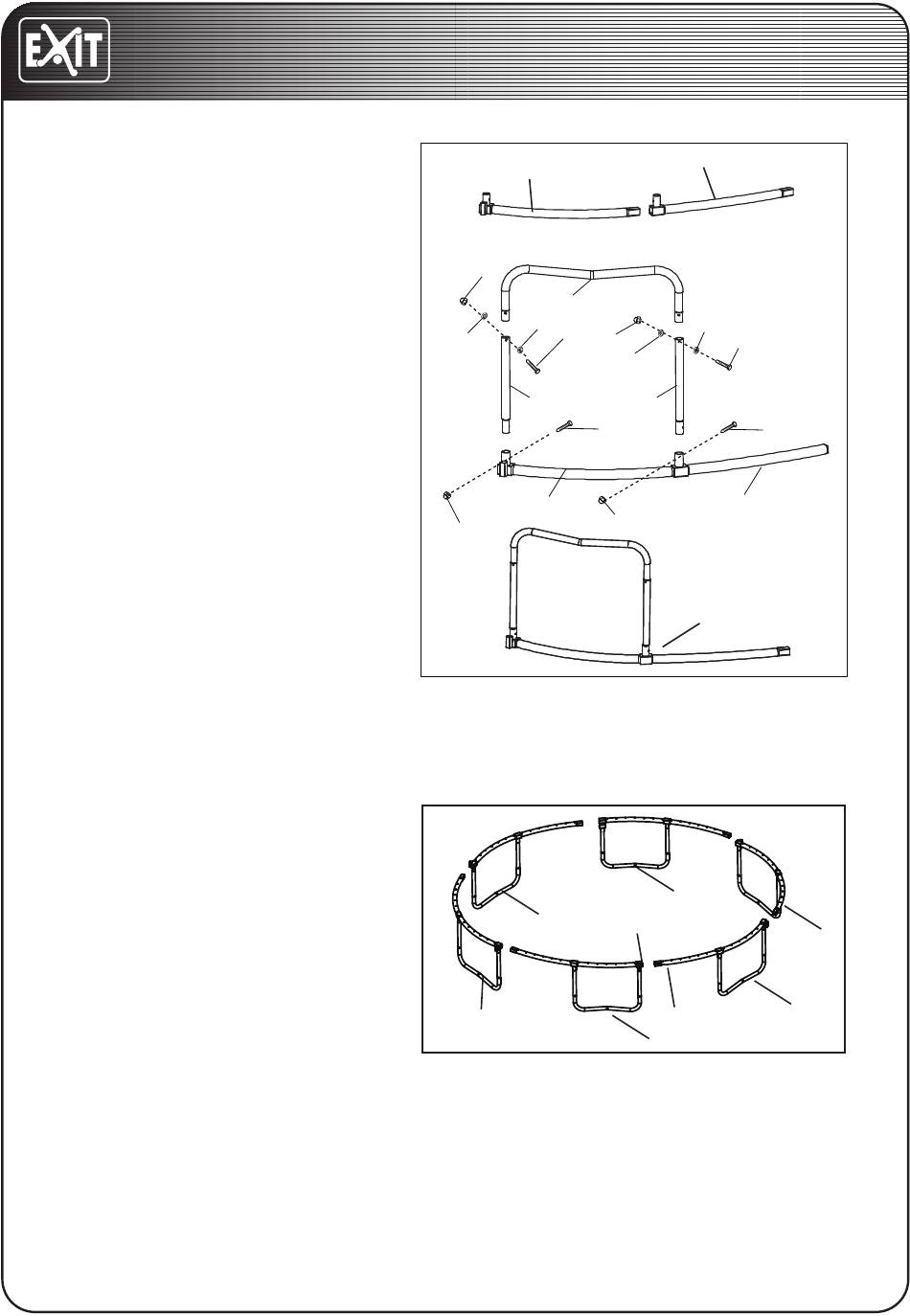

ÉTAPE 3
Poser le Tube Supérieur A-1 (1) et le Tube
Supérieur B-2 (4) sur le sol comme dans la
position affichée. S'assurer que les Tubes
Supérieurs soient tournés de manière à ce
que les petits trous (de ressort) soient face
au sol.
Insérer une extrémité du Tube Supérieur
B-2 (4) dans l'autre Tube Supérieur A-1 (1)
avec le Joint en T .
La pointe du renfort de pied doit être
dirigée vers la terre.
Insérer le renfort de pied (11) dans le
prolongateur de pied (12), le fixer avec un
boulon M6 (8), une rondelle M6 (10) et un
écrou M6 (9).
Insérer le pied à mi-chemin dans la douille
du Tube Supérieur B-2 (4), tirer sur
l'autres pied et l'insérer dans le Joint en
T du Tube Supérieur A-1 (1). Enfoncer les
deux pieds en même temps et les insérer
entièrement dans la douille et le Joint en
T bloqués avec le boulon M6 (8) et l'écrou
M6 (9).
Répéter l'étape 3 une fois de plus pour as-
sembler une section de pied C.
ÉTAPE 4
Note : Cette étape exige deux person-
nes
Au cours de cette étape, vous relierez les
six sections de pieds assemblées aux six
autres tubes supérieurs de pied.
Disposez deux sections de pied comme
dans la position affichée. Glissez la grande
extrémité d'un des tubes supérieurs
restants sur la petite extrémité du tube
supérieur indiqué sur une des sections de
pied. Insérez la petite extrémité du tube
supérieur dans le tube supérieur indi-
qué avec la douille sur l'autre section de
pied. Répétez cette étape jusqu'à ce que
chacune des six sections de pied soient re-
liées. Lorsque cette étape sera accomplie,
l'armature sera entièrement assemblée et
autoportée.
70
JumpArenA
3
4
9
11
10
8
10
12
4
9
4
C
B
Trampolines
1
10
9
8
10
12
8
8
1
9
C
A
Grande
extrémitré
Petite
extrémitré
A
B
C
