De AIS-unit

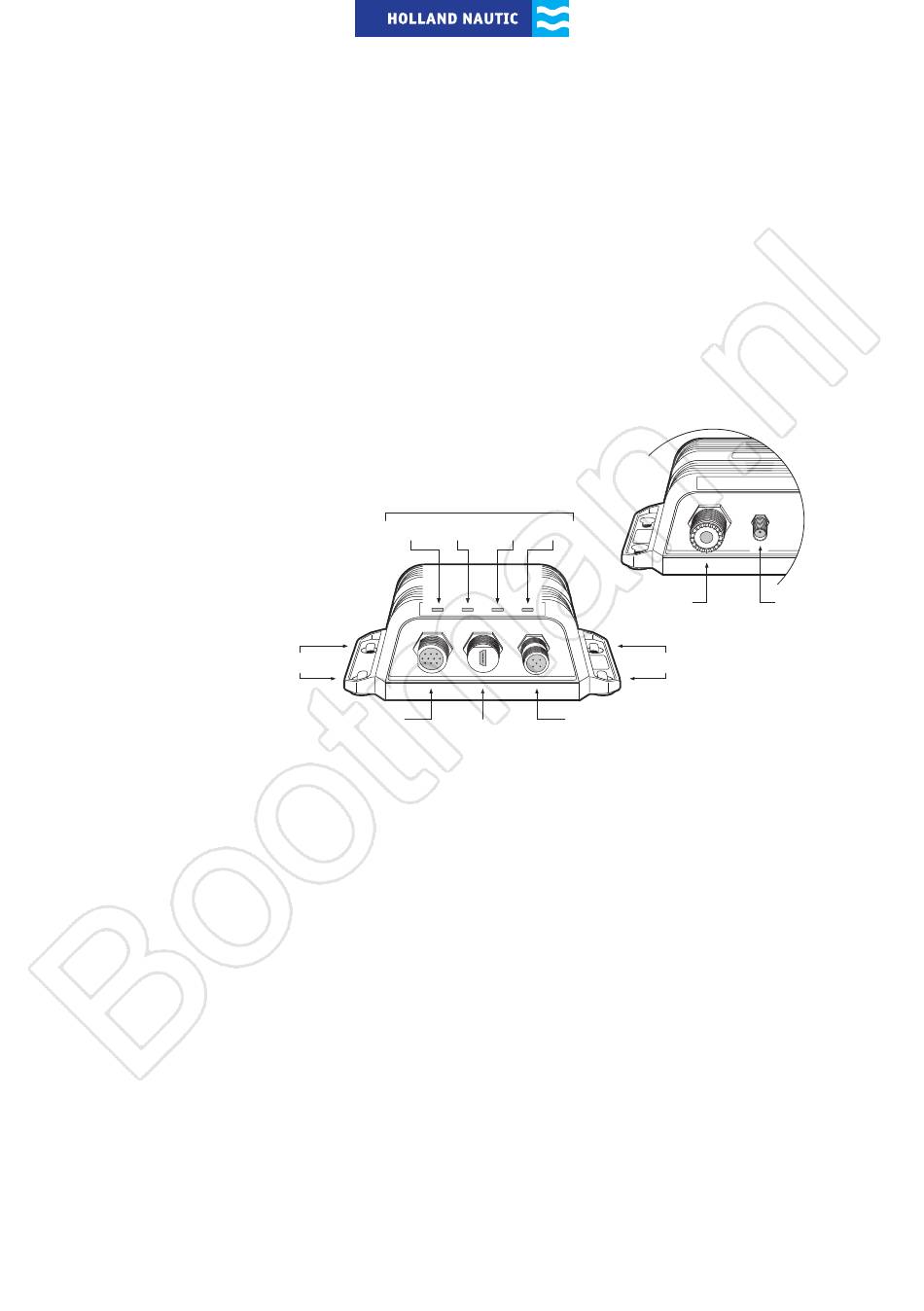

Figuur 2 toont een overzicht van de AIS-unit.
De AIS-transceiver heeft een aantal indicatielampjes die de gebruiker
informatie verschaffen over de status van de transceiver. Raadpleeg
hoofdstuk 5, Functies indicatorlampjes, voor meer informatie.
De AIS-transceiver heeft een externe GPS-antenne. Zorg vooral dat
de GPS-antenne gemonteerd wordt op een plaats met onbeperkt
Fig. 2 Overview
zicht op de hemel.
Voedings- en datakabel
De voedings- en datakabel sluit aan op de AIS-transceiver en maakt
de verbinding met voeding, NMEA0183 en een externe stillemodus-
schakelaar.
Montagegaten
Mounting holes
Voeding en data
Power and data
Niets van deze uitgave mag zonder de uitdrukkelijke schriftelijke toestemming van Holland Nautic in enige vorm
worden verveelvoudigd, gekopieerd, opgeslagen in een bestand of op andere wijze openbaar worden gemaakt.
Indicatielampjes
Indicator lights
Groen Geel Rood Blauw
Green
Amber
Red
Blue
USB
USB
Figuur 2 Overzicht AIS-transceiver
VHF-antenne
VHF antenna
Montagegaten
Mounting holes
NMEA 2000
NMEA 200
GPS-antenne
GPS antenna
