Fig. 9 Location - VHF
18 |
Niets van deze uitgave mag zonder de uitdrukkelijke schriftelijke toestemming van Holland Nautic in enige vorm
worden verveelvoudigd, gekopieerd, opgeslagen in een bestand of op andere wijze openbaar worden gemaakt.
•
Leid de kabel naar uw AIS-unit en gebruik eventueel verlengkabels.
•
Sluit de kabel vanaf de GPS-antenne naar de GPS-connector op de
AIS-transceiver zoals getoond in figuur 8.
VHF-antenne
VHF antenna
Stap 3 - Aansluiten van de VHF-antenne
Leid de kabel van de VHF-antenne naar de AIS-transceiver en sluit
deze aan op de VHF-connector op de AIS-transceiver zoals getoond
in figuur 9.
VHF-antenne
VHF antenna
Er dient een standaard VHF-scheepsbandantenne of AIS-antenne
gebruikt te worden met de AIS-transceiver. Het connectorype op de
AIS-transceiver is SO239. Voor de aansluiting hierop heeft uw VHF-
antenne een PL259-connector nodig. Als uw VHF-antenne dit type
connector niet heeft, neemt u dan contact op met uw leverancier
voor informatie over beschikbare adapters.
Stap 4 - Aansluiten van de accessoirekabel
Er is een accessoirekabel met het product meegeleverd voor de
aansluiting aan voeding, de externe schakelaar en de NMEA 0183
datapoorten. De kabel heeft aan één kant een voorgevormde con-
nector die moet worden aangesloten op de connector op de unit
die gemarkeerd is met 'PWR/DATA' . Het andere eind van de kabel

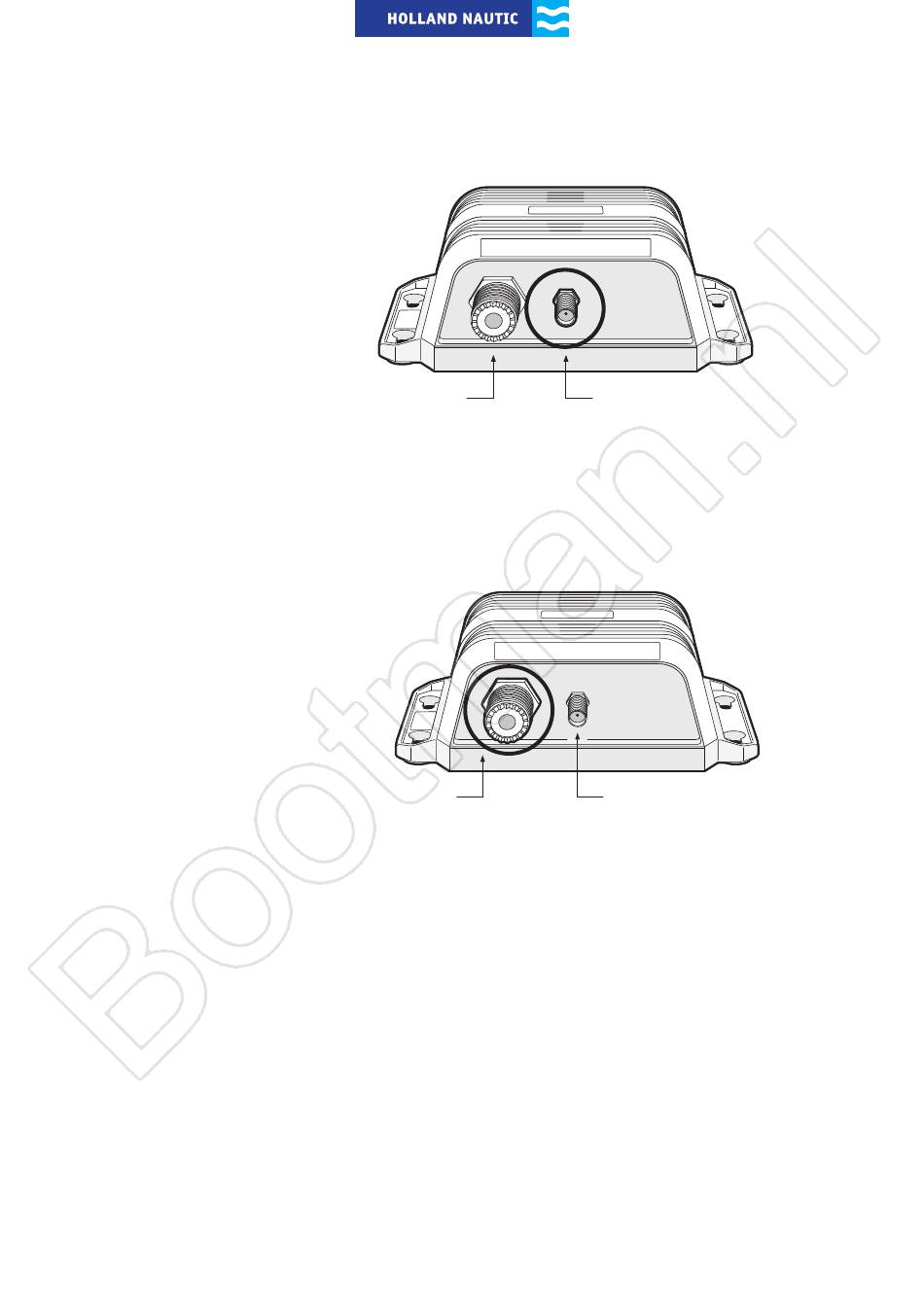

Figuur 8 Plaats van de GPS-antenneconnector
Figuur 9 Plaats van de VHF-antenneconnector
GPS-antenne
GPS antenna
GPS-antenne
GPS antenna
